ОПТИЧЕСКИЕ ПАТЧ-КОРДЫ

Оптический патч-корд FC(UPC)-FC(UPC) SM 3mm duplex LSZH 1m
Цена при общей сумме заказа от 100 т.р.
от 178 Р
1 м. FC FC UPC UPC
  • Коннекторы FC
  • Одномодовый
  • Полировка UPC
  • Длина 1 метр
Оптический патч-корд LC(UPC)-LC(UPC) SM 3mm duplex LSZH 1m
Цена при общей сумме заказа от 100 т.р.
от 178 Р
1 м. LC LC UPC UPC
  • Коннекторы LC
  • Одномодовый
  • Полировка UPC
  • Длина 1 метр
Оптический патч-корд SC(UPC)-LC(UPC) SM 3mm duplex LSZH 1m
Цена при общей сумме заказа от 100 т.р.
от 178 Р
1 м. SC LC UPC UPC
  • Коннекторы SC-LC
  • Одномодовый
  • Полировка UPC
  • Длина 1 метр
Оптический патч-корд SC(UPC)-SC(UPC) SM 3mm duplex LSZH 1m
Цена при общей сумме заказа от 100 т.р.
от 177 Р
1 м. SC SC UPC UPC
  • Коннекторы SC
  • Одномодовый
  • Полировка UPC
  • Длина 1 метр
Оптический патч-корд FC(UPC)-FC(UPC) SM 3mm simplex LSZH 5m
Цена при общей сумме заказа от 100 т.р.
от 108 Р
5 м. FC FC UPC UPC
  • Коннекторы FC-FC
  • Одномодовый
  • Полировка UPC
  • Длина 5 метров
Оптический патч-корд FC(UPC)-FC(UPC) SM 3mm simplex LSZH 3m
Цена при общей сумме заказа от 100 т.р.
от 99,10 Р
3 м. FC FC UPC UPC
  • Коннекторы FC-FC
  • Одномодовый
  • Полировка UPC
  • Длина 3 метра
Оптический патч-корд FC(UPC)-FC(UPC) SM 3mm simplex LSZH 2m
Цена при общей сумме заказа от 100 т.р.
от 94,60 Р
2 м. FC FC UPC UPC
  • Коннекторы FC-FC
  • Одномодовый
  • Полировка UPC
  • Длина 2 метра
Оптический патч-корд FC(UPC)-FC(UPC) SM 3mm simplex LSZH 1m
Цена при общей сумме заказа от 100 т.р.
от 88,29 Р
1 м. FC FC UPC UPC
  • Коннекторы FC-FC
  • Одномодовый
  • Полировка UPC
  • Длина 1 метр
Оптический патч-корд LC(UPC)-LC(UPC) SM 3mm simplex LSZH 5m
Цена при общей сумме заказа от 100 т.р.
от 108 Р
5 м. LC LC UPC UPC
  • Коннекторы LC-LC
  • Одномодовый
  • Полировка UPC
  • Длина 5 метров
Оптический патч-корд LC(UPC)-LC(UPC) SM 3mm simplex LSZH 3m
Цена при общей сумме заказа от 100 т.р.
от 99,10 Р
3 м. LC LC UPC UPC
  • Коннекторы LC-LC
  • Одномодовый
  • Полировка UPC
  • Длина 3 метра

Оптические патч-корды

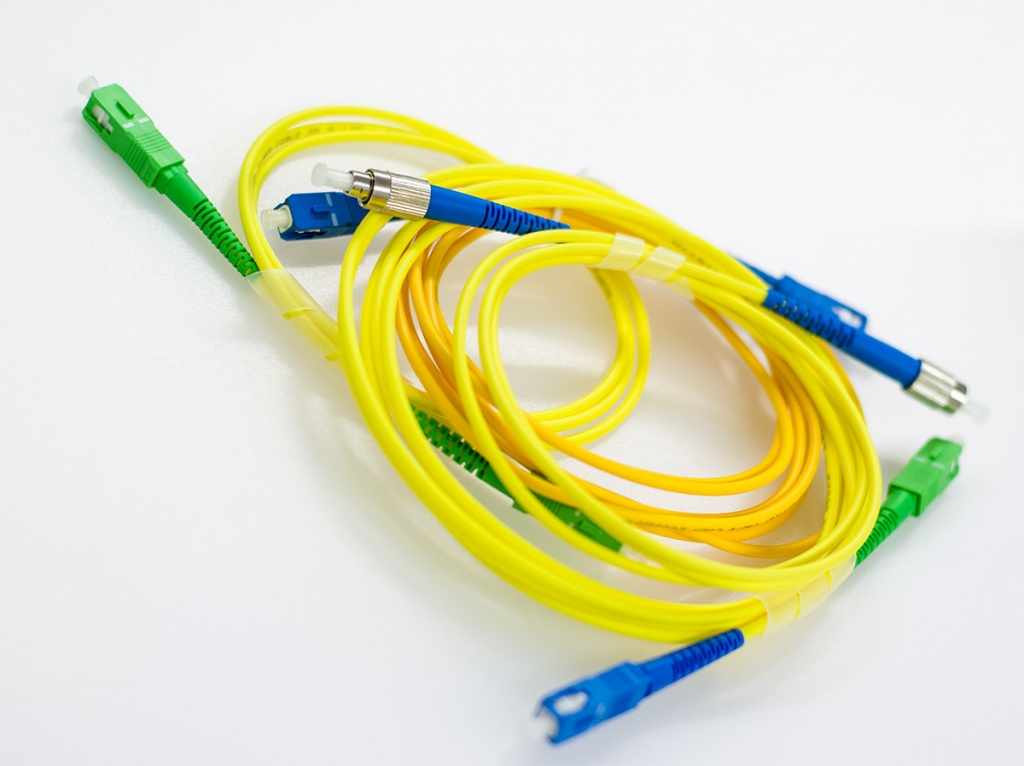

Оптический патч-корд (patch cord) представляет собой кусок оптоволокна с разъёмами (коннекторами) на обоих его концах; для защиты от механических воздействий оптическое волокно размещено внутри специальной оболочки. Несмотря на кажущуюся простоту патч-кордов, входящих в состав ВОЛС, их качество, а также соответствие технических характеристик требованиям ТЗ влияет на надежность работы всей системы. Поэтому при проектировании СКС столь важен тщательный подбор оптических патч-кордов.


Патч-корды оптические характеризуются следующими параметрами:

  • Тип оптического волокна
  • Типы разъёмов
  • Тип полировки разъёмов
  • Количество оптических волокон
  • Геометрические размеры
  • Материал оболочки

Необходимый тип патч-корда волоконно-оптического по его наименованию определяется путем выбора каждого из перечисленных параметров, описание которых приводится ниже.

Тип оптического волокна

В оптических патч-кордах используется как одномодовое оптоволокно – обозначение в названии патч-корда SM (single mode), так и многомодовое оптическое волокно – обозначение MM (multimode).

Сами по себе оптические волокна являются достаточно тонкими:

  • Одномодовое (SM) волокно выполняется из кварцевого стекла диаметром 125 мкм, внутри которого проходит сердцевина из другого типа стекла диаметром 9 мкм (в котором за счет полного внутреннего отражения и происходит основное распространение оптического сигнала)
  • Многомодовое (MM) волокно выполняется с сердцевиной большего диаметра: 50/125 мкм или 62,5/125 мкм (за счет чего и обеспечивается большее число мод, то есть траекторий распространения световых волн)

Механическую прочность оптоволокну придает лаковое покрытие, а также оболочка. Тем не менее, работать с патч-кордом следует осторожно.

В общем случае одномодовое оптоволокно обеспечивает существенно большую дальность передачи сигналов по сравнению с многомодовым оптоволокном. Однако при использовании оптических волокон в патч-кордах, длины которых исчисляются метрами, данный фактор оказывается малосущественным.

Типы разъёмов

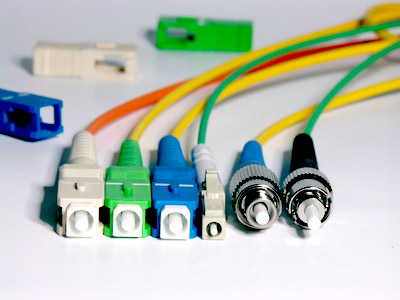

Патч-корд волоконно-оптический может содержать следующие типы разъёмов (нередко их называют коннекторами):

  • FC (Fiber Channel)
  • ST (Straight Tip)
  • SC (Subscriber Connector)
  • LC (Little Connector)

FC — разъёмы обеспечивают высокую надежность соединения, они устойчивы к воздействию ударов и вибраций. Эти разъёмы отличаются прочностью, поскольку выполнены из металла.

ST — разъёмы изготавливаются из цинкового сплава, покрытие – никель. Фиксация такого разъёма осуществляется с помощью байонетного соединения. Жесткость самой конструкции обуславливает несколько худшую по сравнению с FC стойкость к  воздействию вибраций и ударов. Достоинства таких разъёмов: простота, надёжность, удобство в работе.

SC — разъёмы пластмассовые, поэтому по прочности они уступают FC-разъёмам, но зато обеспечивают более оперативное подключение/отключение, поскольку при этом не требуется заворачивание гайки (особенно, при значительной плотности монтажа лицевой панели), а фиксация осуществляется простым защелкиванием.

LC — разъёмы аналогичны SC-разъёмам, однако у них существенно меньше габаритные размеры, что удобно при большом числе рядом расположенных разъёмов, обеспечивая повышенную плотность монтажа.


В некоторых случаях может потребоваться, так называемый, переходной патч-корд, в котором используются разъёмы разного типа, например, SC-FC.

Типы полировки разъёмов

Патчкорд оптический имеет в своем наименовании одновременно с типом разъёма еще и обозначение типа полировки его торца.

Дело в том, что при стыковке оптических волокон возникают потери сигнала за счёт вносимого затухания, а также вызванные отражением сигнала в сторону источника света из-за воздушного зазора между волокнами. Плоский вариант торца разъёма не может обеспечить эффективное подавление отраженного сигнала. Поэтому существуют различные варианты полировки торца разъёма, которые имеют следующие обозначения:

  • PC (Physical Contact) — это близкая к плоской, слегка закруглённая полировка, выполняемая в ручную, обратные потери при этом составляют –(25… 30) дБ;
  • SPC (Super Physical Contact) — это машинная полировка, она обеспечивает обратное отражение –(35… 45) дБ
  • UPC (Ultra Physical Contact) — также машинная полировка, при которой учитывается кривизна наконечника, отражения при этом оказываются на уровне –(45… 55) дБ
  • APC (Angled Physical Contact) — торец оптоволокна полируется под углом (8… 12)°, при этом отражённые волны покидают сердцевину оптоволокна, а обратные потери составляют –(60… 65) дБ
Сегодня наиболее распространёнными видами полировок являются два последних — UPC и APC:


Количество оптических волокон

Коммутационный оптический шнур (такое наименование оптического патчкорда тоже встречается) может состоять из одного оптического волокна — это, так называемый, одинарный патч-корд или "Simplex". Данный патч-корд обеспечивает коммутацию одного оптоволоконного канала, и количество таких оптических шнуров в системе может быть значительным.

Однако в тех случаях, когда необходимо упростить монтаж СКС и сделать его более эстетичным, общее количество используемых в системе патч-кордов можно минимизировать практически вдвое. Достигается это за счет использования сдвоенных патч-кордов (в одной оболочке находится два оптоволокна). Подобный патч-корд содержит в своем названии обозначение "Duplex" – это указывает на наличие двух оптических волокон (каждое из которых с обоих концов имеет собственные разъёмы).

Геометрические размеры патч-корда, материал оболочки

В наименовании каждого оптического патч-корда присутствует его диаметр (мм) и длина (м).

Оптические шнуры выпускаются с диаметром оболочки 2 мм и 3 мм.

Длина выбирается из соображений удобства монтажа. Наиболее распространенными являются следующие типоразмеры длин: 1 м, 2 м, 3 м, 5 м.

Что касается материала оболочки, то здесь надо помнить, что PVC-оболочка, то есть выполненная из материала ПВХ (поливинилхлорида) при своем горении выделяет токсичные вещества.

Поэтому при выборе оптического шнура следует отдавать предпочтение такому, в наименовании которого содержится обозначение LSZH (Low Smoke Zero Halogen), что указывает: данная оболочка не поддерживает горение, выделение дыма незначительно и при этом полностью отсутствуют токсичные галогены.

Монтаж и обслуживание патч-кордов

Следует помнить, что разъём с полировкой APC не может стыковаться с разъёмом, имеющим полировку другого типа. Попытка соединить разъёмы APC-полировки с разъёмами, имеющими полировку другого типа, может привести к выходу их из строя. В качестве отличительного признака разъёмы с полировкой APC имеют зеленую окраску.

Во избежание ухудшения контактов из-за пыли и грязи (что ведет к возрастанию потерь сигнала) разъёмы патч-кордов необходимо периодически протирать безворсовой тканью, смоченной спиртом.

Наличие запасных патч-кордов существенно упрощает эксплуатацию ВОЛС.

Справочные данные

Технические характеристики многомодового оптического волокна OM (Optical Multimode) регламентируются стандартом ISO/IEC 11801, в соответствии с которым существуют 4 категории: ОМ1 (62,5/125 мкм), ОМ2 (50/125 мкм), ОМ3 (50/125 мкм – оптимизация для работы с лазером), ОМ3 (50/125 мкм – улучшенные характеристики, оптимизация для работы с лазером).

Для одномодового оптического волокна существуют обозначения, регламентированные стандартом ITU-T. Например, G.652D – это одномодовое волокно с несмещенной дисперсией (низкое затухание на длине волны 1383 нм, может использоваться в системах CWDM).
