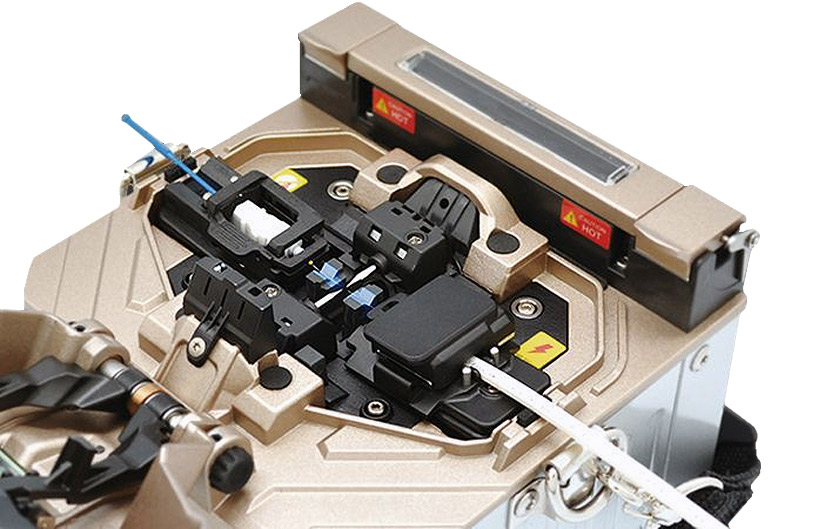

Оптический сварочный аппарат FiberFox MINI 6S
узнать цену
Аппарат для сварки оптических волокон
Оптический сварочный аппарат KIWI-6170
Цена при общей сумме заказа от 100 т.р.
от 130 130 Р
  • Среднее время сварки – 10 секунд
  • Среднее время термоусадки - 30 секунд
  • Литиевая батарея емкостью 6 Ач
  • Раздельное увеличение волокна по оси X или Y –в 400 раз, увеличение по X и Y – в 300 раз
  • Защита от ветра и влаги

сварочный аппарат для оптоволокна (сварочник оптики)

Оптический сварочный аппарат (Arc Fusion Splicer) – это высокотехнологичный многофункциональный прибор, предназначенный для сварки оптоволоконного кабеля (точнее, для сварки оптоволокна).


Cобственно сварка оптических волокон электрическим разрядом – это лишь одна из операций общего технологического процесса получения неразъемного соединения двух оптических волокон (поэтому в комплект поставки некоторых оптических сварочных аппаратов входят стриппер для зачистки оптического волокна, а также скалыватель – и то, и другое служит для подготовки оптоволокна).

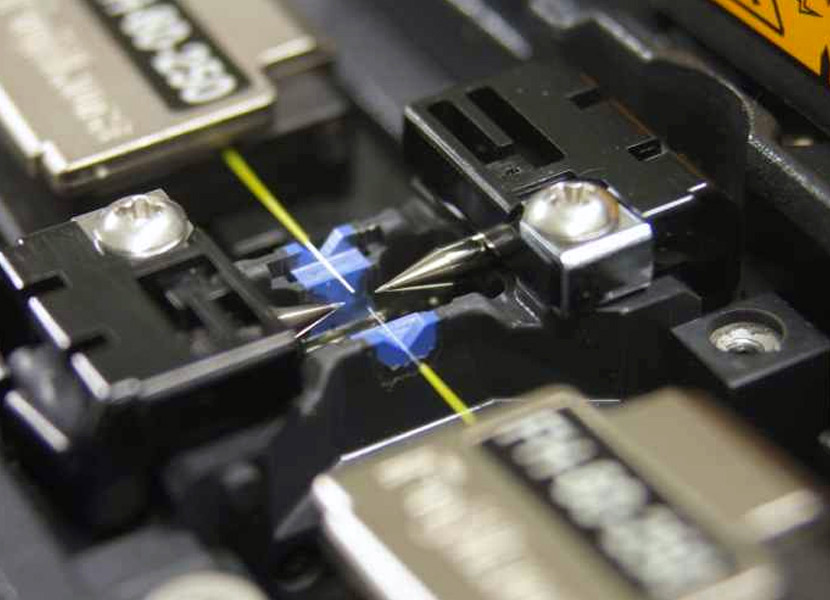

При сварке оптических волокон их концы, сведенные до микрозазора между их торцами, расплавляются электрической дугой, после чего они сближаются еще больше; при отключении разряда и остывании расплава происходит выравнивание свариваемых волокон силами поверхностного натяжения.

Сам процесс сварки двух оптических волокон состоит из следующих фаз:

  • фиксация волокон
  • короткая электрическая дуга (для очищения волокон)
  • юстировка (сведение) волокон
  • основная электрическая дуга
  • оценка качества сварки (визуально, а также по цифровым показаниям прибора; кроме того, осуществляется механическое тестирование на разрыв волокна при заданном усилии)
  • защита места сварки разогреваемой гильзой КДЗС (ее допустимая длина указывается в паспорте прибора)

Качество того или иного оптического сварочного аппарата оценивают по тому, как в нем реализуется каждая из данных технологических операций.

Фиксация и юстировка оптических волокон

Оптические сварочные аппараты содержат в себе элементы фиксации оптических волокон: для обеих частей неочищенных от лака волокон используются каретки с магнитными фиксаторами (конструкция зажимов определяет диапазон возможных диаметров оптоволокна). Зачищенные концы сколотого  оптоволокна размещаются в направляющих, имеющих вид V-образных канавок. Точность и качество фиксации волокон определяет их исходное положение.


Юстировка – это наиболее ответственная операция при сварке двух волокон, поскольку их взаимное расположение в пространстве в момент образования электрической дуги во многом определяет результирующий уровень потерь сигнала в сварном стыке - это влияет на максимальное расстояние передачи сигнала по сваренному оптоволокну. Кроме потерь на сварном соединении, в паспорте прибора указывается также уровень отраженного сигнала от места сварки.

Информация о взаимном положении свариваемых волокон обрабатывается встроенным микропроцессором по тем изображениям "X" и "Y", которые формируются двумя перпендикулярно друг к другу расположенными видеокамерами и направленными в бока оптических волокон; с других боков волокон навстречу объективам камер светят два светодиода. Зона сварки на просвет оптических волокон отображается на LCD-экране, где также указывается вычисляемый уровень потерь сигнала после проведенной сварки.

Юстировка оптических волокон в оптических сварочных аппаратах осуществляется автоматически – с помощью миниатюрных серводвигателей. Их количество (как и количество степеней свободы оптических волокон) является одним из показателей достижимого качества сварки оптического кабеля с помощью данного аппарата:

  • 2 двигателя позволяют осуществлять взаимное осевое сближение волокон при их юстировке по оболочке
  • 4 двигателя обеспечивают не только осевое сближение, но и перемещение волокон в пространстве по горизонтали "X" и вертикали "Y" с помощью подвижных V-образных канавок, что обеспечивает более точное совмещение волокон
  • 6 двигателей позволяют добиться наивысшего качества сварки (с юстировкой по сердцевине оптоволокна) - не только за счет точного перемещения волокон, но и путем оптимальной настройки фокусных расстояний видеокамер, предоставляющих микропроцессору максимум информации (технология PAS - Profile Alignment System)

Микропроцессор сварочного аппарата позволяет распознавать типы оптических волокон; он хранит в своей памяти оптимальные программы режимов сварки для каждого типа оптоволокна, а также сохраняет результаты проведенных сварок.

Как выбирать сварочные аппараты для сварки оптических волокон

Первое, на что следует обращать внимание при выборе сварочного аппарата – оптоволокно (тип, диаметр), с которым данный прибор может работать. Кроме того, следует принять во внимание гарантируемые потери в сварном соединении.


В процессе работы сварочного аппарата его высоковольтные электроды постепенно изнашиваются, выгорают, их концы деформируются и через какое-то время уже не позволяет получать сварки требуемого качества (в некоторых приборах имеется функция автоматической подстройки мощности электрической дуги, что продлевает жизнь электродов). Поэтому важно знать:

  • какое количество сварок гарантируется установленными в аппарат электродами
  • имеются ли в комплекте поставки прибора запасные электроды.

Количество сварок можно увеличить удалением с электродов крошек напыленного стекла, шлифовкой изношенных электродов.

Разогрев гильзы КДЗС осуществляется в термоусадочной печке оптического сварочного аппарата (для охлаждения КДЗС должен иметься специальный лоток).

Поскольку энергия для сварки оптических волокон, для разогрева КДЗС, а также для работы всех узлов оптического сварочного аппарата берется от аккумулятора, то важно знать емкость аккумуляторной батареи, а также гарантированное количество циклов сварки и термоусадки. Некоторые приборы допускают также работу и от сети 220 В.

Наличие USB-входа позволяет обновлять программное обеспечение сварочного аппарата.

Условия эксплуатации оптического сварочного аппарата (диапазон рабочих температур, допустимой влажности, скорости ветра, высотой над уровнем моря и пр.) позволяют оценить возможность работы с прибором в полевых условиях. Также важно представлять степень защиты прибора от пыли, от механических воздействий.
