Антивандальный шкаф 7U (520*400*320) пенального типа, ТЛ-524032
Цена при общей сумме заказа от 100 т.р.
от 2 457 Р
7U глубина: 320 мм ширина: 400 мм
  • монтажная высота - 7U
  • антивандальный шкаф 19″
  • тип двери - пенальная
  • сувальдный замок
Шкаф напольный 42U 2000*600*600(800,1000)
Цена при общей сумме заказа от 100 т.р.
от 26 600 Р
42U ширина: 600 мм
Вариации глубины: 2000*600*600
2000*600*800
2000*600*1000
Вариации исполнения двери: стекло,
перф. металл, металл
Макс. нагрузка 400(700) кг.

Шкаф напольный 33U 1600*600*600(800,1000)
Цена при общей сумме заказа от 100 т.р.
от 16 491 Р
33U ширина: 600 мм
Вариации глубины: 1600*600*600
1600*600*800
1600*600*1000
Вариации исполнения двери: стекло,
перф. металл, металл
Макс. нагрузка 400(700) кг.
Шкаф напольный 24U 1200*600*600(800,1000)
Цена при общей сумме заказа от 100 т.р.
от 14 042 Р
24U ширина: 600 мм
Вариации глубины: 1200*600*600
1200*600*800
1200*600*1000
Вариации исполнения двери: стекло,
перф. металл, металл
Макс. нагрузка 250(500) кг.
Шкаф напольный 18U 880*600*600(800)
Цена при общей сумме заказа от 100 т.р.
от 14 448 Р
18U ширина: 600 мм
Вариации глубины: 880*600*600
880*600*800
Вариации исполнения двери: стекло,
перф. металл, металл
Макс. нагрузка 250(500) кг.

Навесной шкаф 6U сборный 345*506*450(600)
Цена при общей сумме заказа от 100 т.р.
от 3 347 Р
6U ширина: 506 мм
Вариации глубины: 345*506*450
345*506*600
Вариации исполнения двери: стекло,
перф. металл, металл
Степень защиты IP 21, вес 14(17) кг,
Макс. нагрузка 45 кг.
Навесной шкаф 6U сварной 345*600*450(600)
Цена при общей сумме заказа от 100 т.р.
от 5 009 Р
6U ширина: 600 мм
Вариации глубины: 345*600*450
345*600*600
Вариации исполнения двери: стекло,
перф. металл, металл
Степень защиты IP 21, вес 17(20) кг,
Макс. нагрузка 50 кг.
Навесной шкаф 9U сборный 480*506*450(600)
Цена при общей сумме заказа от 100 т.р.
от 3 934 Р
9U ширина: 506 мм
Вариации глубины: 480*506*450
480*506*600
Вариации исполнения двери: стекло,
перф. металл, металл
Степень защиты IP 21, вес 17(21) кг,
Макс. нагрузка 45 кг.
Навесной шкаф 9U сварной 480*600*450(600)
Цена при общей сумме заказа от 100 т.р.
от 5 354 Р
9U ширина: 600 мм
Вариации глубины: 480*600*450
480*600*600
Вариации исполнения двери: стекло,
перф. металл, металл
Степень защиты IP 21, вес 19(24) кг,
Макс. нагрузка 50 кг.
Навесной шкаф 12U сборный 615*506*450(600)
Цена при общей сумме заказа от 100 т.р.
от 4 448 Р
12U ширина: 506 мм
Вариации глубины: 615*506*450
615*506*600
Вариации исполнения двери: стекло,
перф. металл, металл
Степень защиты IP 21, вес 20(24) кг,
Макс. нагрузка 45 кг.

Телекоммуникационные шкафы 19 (Рэковые шкафы)

Телекоммуникационные шкафы – это термин, объединяющий в себе конструкции, предназначенные для защиты и размещения активного и пассивного телекоммуникационного оборудования СКС (структурированных кабельных сетей), ЦОД (центров обработки данных), а также шкафы, в которых может размещаться различное слаботочное оборудование систем телефонии, оповещения, систем безопасности и пр.

Телекоммуникационные шкафыВся совокупность телекоммуникационных шкафов по своему функциональному назначению может быть разделена на следующие типы:

  • Серверные шкафы,
  • Стойки телекоммуникационные (несущая конструкция как у серверных шкафов, однако без дверей, крыши и обшивки),
  • Климатические шкафы (обеспечивают работоспособность размещенного в них оборудования в широком диапазоне температур окружающей среды),
  • Антивандальные шкафы (с повышенной механической стойкостью к несанкционированному доступу),
  • Напольные шкафы (достаточно высокие шкафы, размещаемые на полу помещения),
  • Настенные шкафы (укороченный вариант телекоммуникационных шкафов),
  • Шкафы на столб (в их названии содержится особенность их крепления).

Отдельным направлением в данной группе оборудования являются Аксессуары для шкафов и стоек.

Размеры телекоммуникационных шкафов

Практически для всех типов шкафов характерным является то, что их вертикальные размеры привязаны к специфической единице измерения – одному юниту (1U), численно равному 1,75 дюйма (44,45 мм). Поэтому высота оборудования, размещаемого в телекоммуникационных шкафах, также выражается целыми числами юнитов: 1U, 2U и т.д. (при этом максимальная высота внутреннего пространства шкафа, как правило, не превышает 42U).

Телекоммуникационный шкаф (конструкция)Определяющими параметрами телекоммуникационного шкафа являются следующие основные размеры:

  • стандартная ширина от края до края направляющих телекоммуникационного шкафа составляет 19 дюймов (482,6 мм) – отсюда и происходит одно из названий данного вида оборудования: "19-дюймовые шкафы";
  • расстояние между осями крепежных отверстий в этих направляющих равняется 465,1 мм;
  • ширина рэкового шкафа может быть от 600 мм до 800 мм;
  • глубина шкафа может составлять от 400 мм до 1200 мм.

Конструкция телекоммуникационного шкафа может содержать одну пару направляющих, либо две пары (что обеспечивает более надежное крепление оборудования).

При выборе шкафа следует учитывать необходимый запас в 150 мм между установленным оборудованием и задней стенкой телекоммуникационного шкафа).

Размещение оборудования

Стандартная ширина оборудования (без кронштейнов), размещаемого внутри телекоммуникационного шкафа, составляет 450 мм (свободные боковые пространства шкафов используются для прокладки кабелей).

Телекоммуникационный шкаф (размещение оборудования)Размещение оборудования в телекоммуникационном шкафу/телекоммуникационной стойке может осуществляться двояко:

  • на полке,
  • креплением к направляющим с помощью кронштейнов - либо болтами и гайками, либо только болтами (при этом используются резьбовые отверстия шкафа), либо болтами и специальными гайками на защелках, фиксируемыми в квадратных перфорациях направляющих.

Специальный крепеж для телекоммуникационного шкафаПри выборе шкафа по размещаемому в нем комплекту оборудования рекомендуется закладывать (20…30)% запас объема – как для лучшего отвода тепла активного оборудования, так и для возможного расширения существующей системы.

Двери телекоммуникационных шкафов

Для телекоммуникационных шкафов используются различного вида двери:

  • сплошные металлические двери;
  • металлические двери с перфорацией;
  • стеклянные двери.

Каждый вид дверей имеет свои достоинства и недостатки.

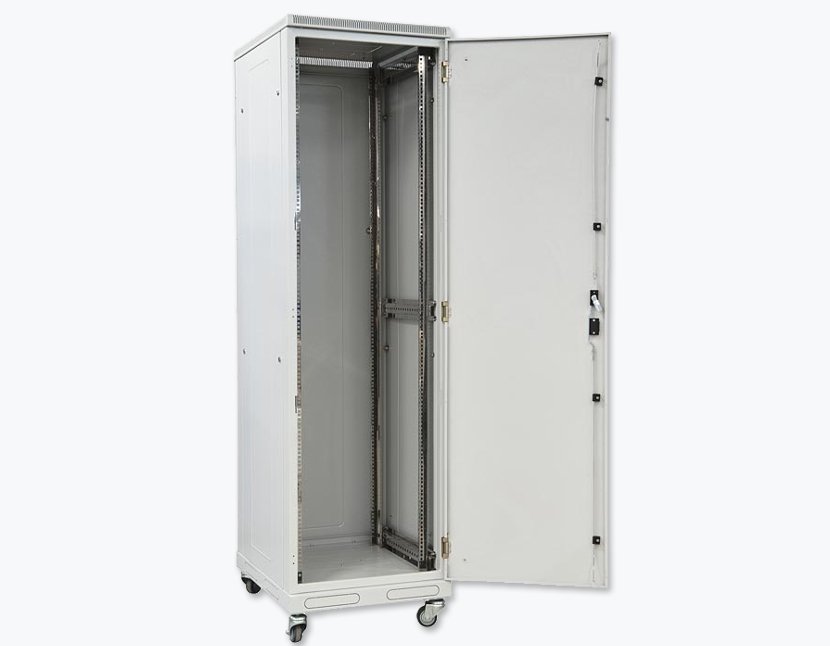

Сплошная металлическая дверь телекоммуникационного шкафаСплошные металлические двери ограничивают несанкционированный доступ к содержимому шкафа (это особенно важно для Антивандальных шкафов); они служат для защиты информации, а также для противодействия саботажу. Кроме того, эти двери обеспечивают наилучший уровень электромагнитной экранировки (при условии заземления телекоммуникационного шкафа).

Перфорированная дверь телекоммуникационного шкафаПерфорация современной металлической двери обычно составляет (60… 70)% от ее площади, что существенно облегчает тепловой режим установленного в шкафу активного оборудования (при сохранении достаточной прочности самой двери).

Стеклянная дверь телекоммуникационного шкафаДостоинство стеклянных дверей – возможность визуально контролировать индикацию работающего оборудования без необходимости открывать для этого дверь.

Обычно в шкафах применяются одностворчатые двери, однако там, где мало свободного места, с успехом могут использоваться двухстворчатые распашные двери, либо раздвижные двери.

Ввод кабелей

Ввод кабелей в телекоммуникационных шкафах может осуществляться различными способами:

  • сверху (через крышу) – простой и надежный вариант физической защиты кабелей;
  • снизу – это удобно, когда в помещении имеется фальшпол;
  • сбоку;
  • сзади.

В последних двух случаях кабели подводятся к телекоммуникационным шкафам в коробах.

Кабельные вводы могут иметь резиновые сальники; для ввода кабелей в шкаф могут использоваться готовые отверстия в нем, либо для этого удаляются специально предусмотренные заглушки.

Щеточные кабельные вводы в телекоммуникационный шкафДля ввода кабелей удобно использовать щеточные кабельные вводы, которые не деформируют оболочку кабеля, препятствуют проникновению пыли, мелких грызунов и пр., а также способствуют оптимальной температуре внутри шкафа.

Дополнительная информация

Прежде, чем купить телекоммуникационный шкаф, следует выяснить, каков он по виду сборки/степени готовности, поскольку поставляемые шкафы подразделяются на два вида:

  • цельносварной;
  • сборный.

Достоинство цельносварного шкафа в том, что он полностью готов к работе.

Преимущества сборного шкафа заключаются в том, что его проще транспортировать, его детали можно проносить в самые узкие двери и осуществлять сборку шкафа непосредственно в выделенном для него помещении, даже в условиях существенно ограниченного пространства.

Важным параметром шкафа является максимальная нагрузка, то есть максимально допустимый суммарный вес размещаемого внутри него оборудования.

При выборе типа телекоммуникационного шкафа следует учитывать условия его эксплуатации, в частности, диапазон рабочих температур, а также уровень защиты: если для работы в помещении достаточно уровня защиты IP20, то для уличных шкафов это значение должно быть существенно выше.
