ИЗМЕРИТЕЛИ ТВ СИГНАЛОВ

Анализатор телевизионных сигналов ИТ-09А
Цена при общей сумме заказа от 100 т.р.
от 14 690 Р
  • Диапазон рабочих частот: 45…865 МГц
  • Шаг перестройки: 0,125 МГц

Измеритель уровня телевизионного радиосигнала ИТ-081
Цена при общей сумме заказа от 100 т.р.
от 34 821 Р
Диапазон рабочих частот: 5…900 МГц
Шаг перестройки по частоте: 125 кГц
Универсальный измеритель уровня телевизионных сигналов «ТСВ Комбо»
Цена при общей сумме заказа от 100 т.р.
от 20 680 Р
  • Поддержка стандартов S/S2+T/T2+C

измерители уровня ТВ сигналов (Измерители телевизионных сигналов)

Измерители уровня ТВ сигналов – будь то измерители уровня сигнала спутникового ТВ или анализаторы телевизионных сигналов, или измерители ТВ сигналов и т.д. – всё это приборы для измерения параметров телевизионных сигналов. Такие измерители телевизионных сигналов имеют различные электрические схемы, у них имеются конструктивные особенности, они отличаются своими функциональными возможностями, однако у всех у них единое предназначение – помочь специалистам при работе с системами вещательного телевидения.

Измерительное оборудование для КТВ

Для конкретности можно рассмотреть характеристики трех различных измерителей уровня ТВ сигналов:

  • анализатор телевизионных сигналов ИТ-09А,
  • измеритель уровня телевизионного радиосигнала ИТ-081,
  • универсальный измеритель уровня телевизионных сигналов "ТСВ Комбо".

Cхемотехнически каждый из этих измерителей уровня телевизионных сигналов представляет собой супергетеродинный приемник с ручной, либо автоматической перестройкой частоты; продетектированный сигнал измеряется с помощью аналого-цифрового преобразователя (АЦП).

Измерение параметров ТВ радиосигнала

Одной из важнейших функций измерителей ТВ сигналов является получение максимально полной и точной характеристики телевизионного сигнала. Информация, соответствующая выбранной частотной точке, отображается на жидкокристаллическом (ЖК) экране каждого из приборов, а именно:

  • уровень радиосигнала,
  • частота радиосигнала,
  • номер канала,
  • название канала,
  • отношение уровней несущих видео и звука,
  • отношение сигнал/шум,
  • значение напряжения дистанционного питания.

Измерение параметров ТВ радиосигнала прибором IT09A

Измерение параметров ТВ радиосигнала прибором IT081

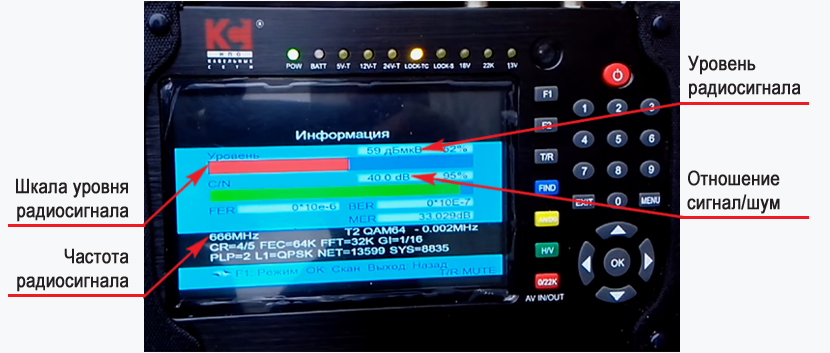

Измерение параметров ТВ радиосигнала прибором ТСВ Комбо

Кроме того, измерителям уровня ТВ сигналов присуща возможность анализировать спектры этих сигналов (измеряя, например, неравномерность уровней сигналов в заданной полосе частот, либо выбирая для анализа дискретные несущие маркером).

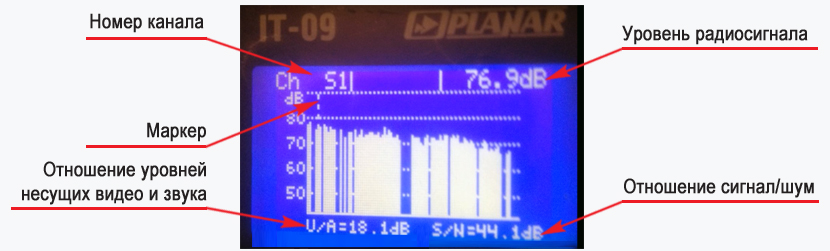

Анализ спектра прибором IT09A

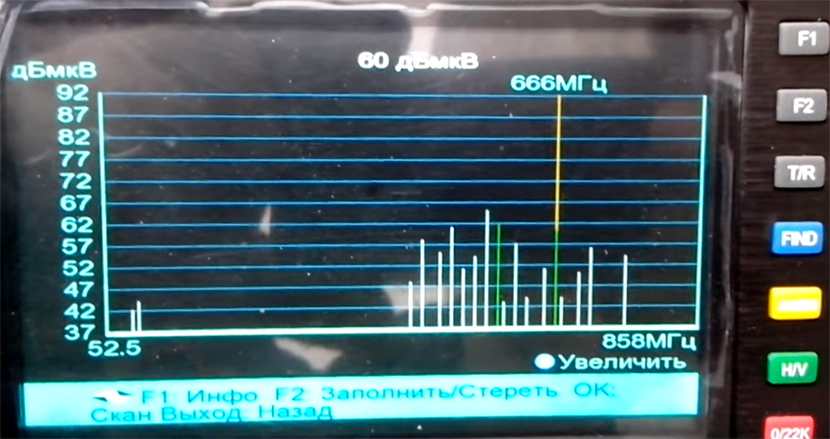

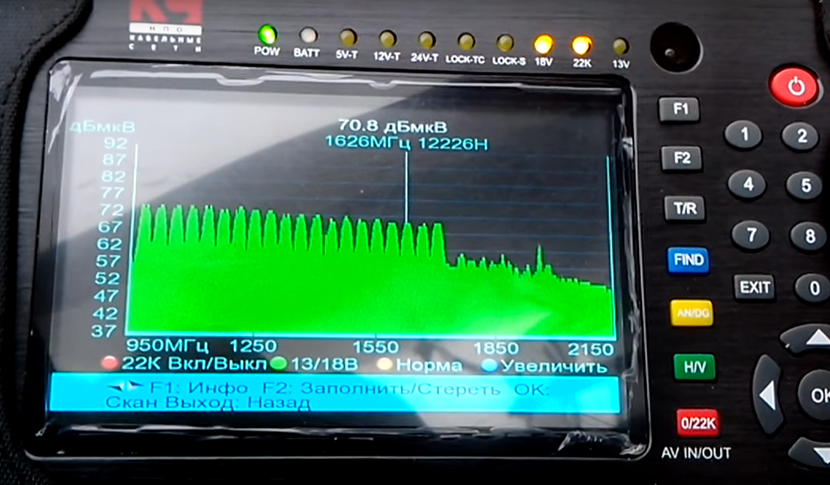

Анализ спектра 1 (Прибор "ТСВ Комбо")

Измеренные значения могут храниться в так называемой записной книжке прибора.

Настройка спутниковых и эфирных антенн

Измеритель уровня телевизионных сигналов "ТСВ Комбо" может использоваться для измерения спутникового, эфирного и кабельного телевизионного сигнала. С этой целью в меню прибора имеются следующие пункты:

  • Конфигурация LNB (Low-Noise Block downconverter) – спутникового конвертора,
  • Настройка антенны,
  • Настройка DVB-T/T2,
  • Настройка DVB-C,
  • Системные настройки,
  • Расчет угла.

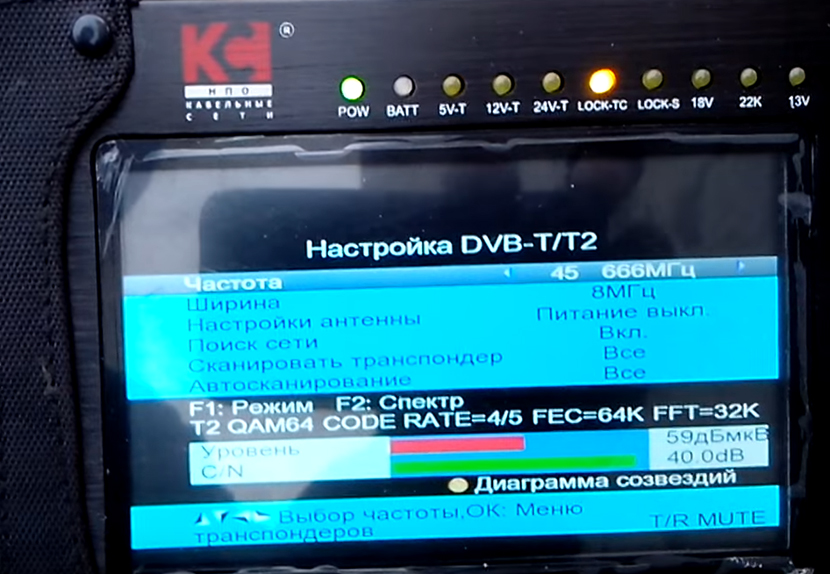

Настройка эфирной антенны

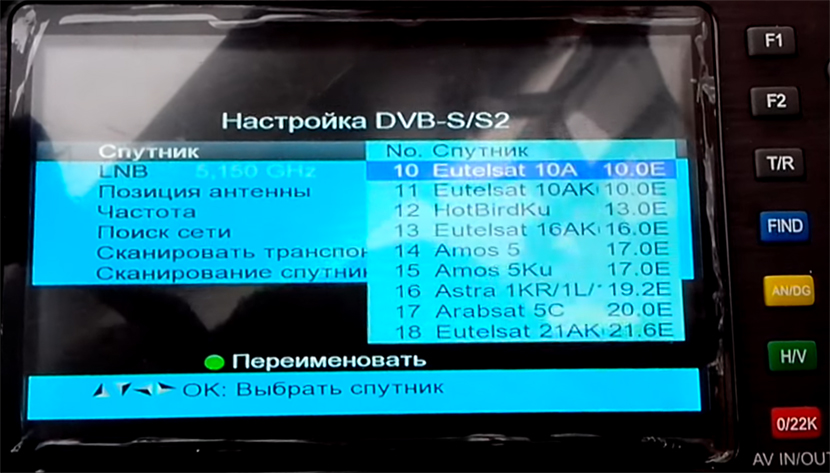

Настройка спутниковой антенны

Прибор "ТСВ Комбо" позволяет просматривать телевизионные программы, соответствующие анализируемым каналам – на собственном ЖК экране, либо на телевизоре, подключенном к HDMI выходу прибора.

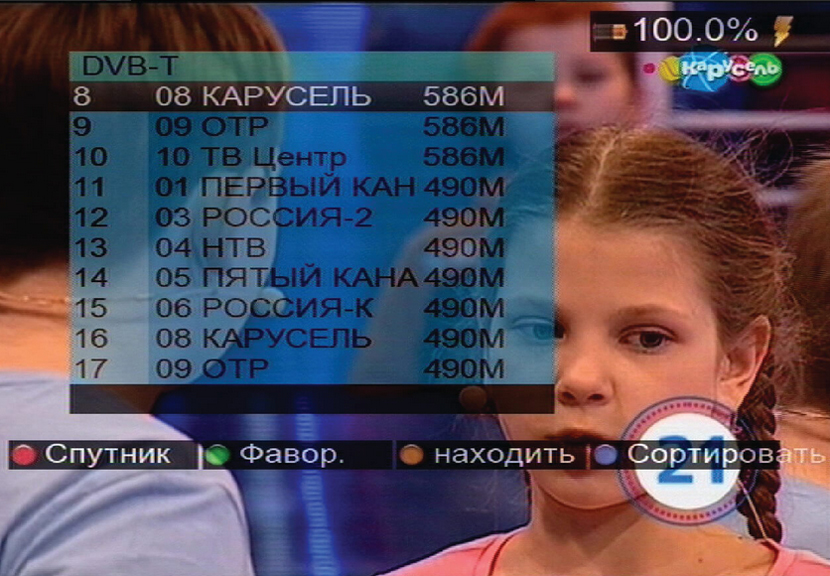

Просмотр телевизионных программ

В комплект поставки прибора входит пульт дистанционного управления

Особенности работы с измерителями уровней ТВ сигналов

У измерителей ТВ сигнала имеется возможность подключения компьютера, что существенно расширяет возможности данного вида измерительного оборудования.

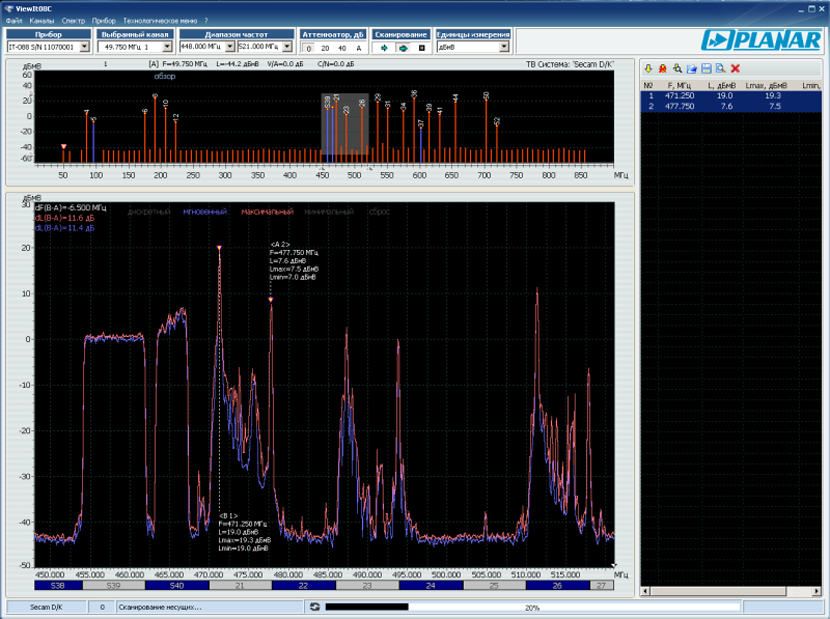

Работа с компьютером

Питание измерителей телевизионных сигналов может осуществляться различными способами:

  • от внешнего источника питания,
  • от встроенного в прибор аккумулятора,
  • от бортовой сети автомобиля.

Некоторые образцы измерителей уровня ТВ сигнала имеют встроенный громкоговоритель для контроля сигналов звукового сопровождения.
