Инструмент для заделки кабеля

HT-304B инструмент для заделки кабеля, тип Krone 110/88
Инструмент для разделки контактов 110/88 типа и Krone
HT-315DR забивочный инструмент для 110 типа, 5 пар
  • Одновременная заделка 5-ти пар кабеля в кросс-панели или модули 110 типа
  • Быстрая заделка контактов с одновременной обрезкой проводников
  • Заделка проводников диаметром AWG 24

Ножи для заделки витой пары

Инструмент для заделки (Punch Down Tool) используется в СКС для подключения кабеля витой пары к патч-панелям, кроссам, розеткам, плинтам. Принцип работы прибора основан на использовании технологии IDC (Insulation Displacement Connection – создание контакта смещением изоляции).

Особенности IDC-технологии

Основу конструкции разъемов составляют V-образные контакты, внутрь каждого из которых при монтаже с усилием порядка 120 Н вдавливается провод – при этом изоляция врезается ножевыми контактами разъема, которые проникают в металл провода.

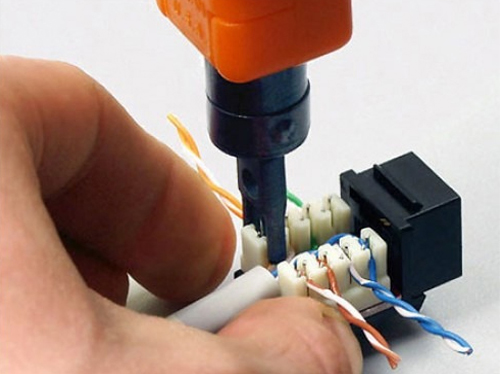

Заделка кабеля

Благодаря оборудованию одномоментно осуществляется механическое и электрическое соединение (неважно, производится ли заделка UTP-кабеля под RJ-45 или FTP под RJ-11).

Достоинства IDC-технологии:

  • простота реализации (устройство не требует высокой квалификации исполнителей);
  • высокая производительность (не нужно удалять изоляцию провода, излишки удаляются за один технологический проход с "забивкой" провода);
  • герметичность зоны соединения (изоляция полностью не удаляется, защищая место от коррозии и воздействия агрессивной среды);
  • высокая временная и температурная стабильность, стойкость к вибрациям (за счет диффузии металлов качество контакта со временем улучшается, его переходное сопротивление уменьшается);
  • возможность многократного подключения различных проводов.

Практика работы с инструментом для заделки кабеля

Существует несколько типов инструмента для заделки кабеля: тип 110, тип Krone (LSA-Plus), KATT – приспособления отличаются различной конфигурацией и расположением контактов.

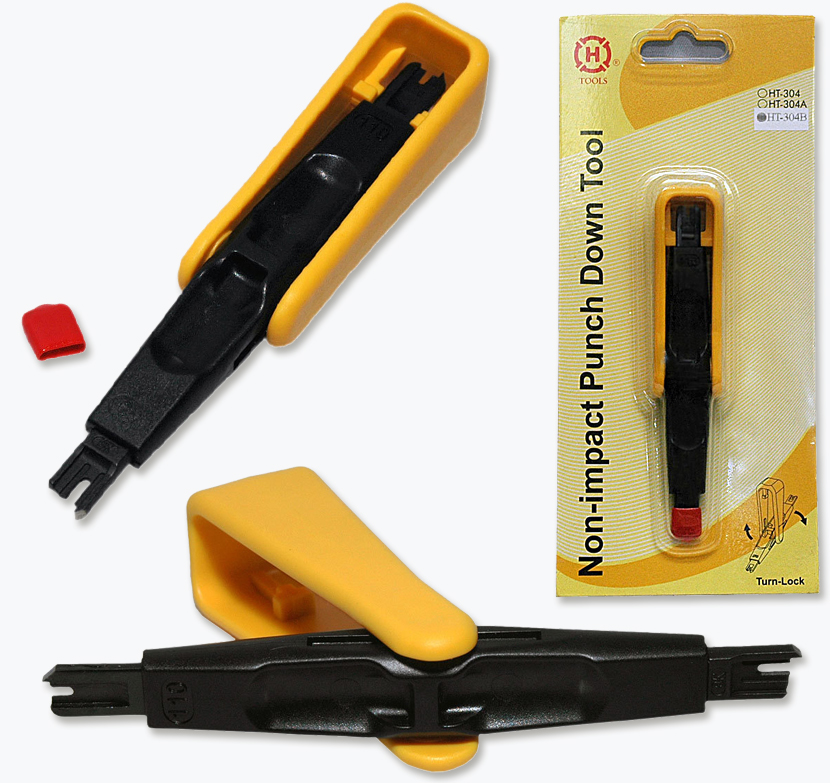

Модель HT-304B

Нож для заделки кабеля – это специальный инструмент, предназначенный для последовательного подключения проводов диаметром (0,7… 1,4) мм к каждому разъему по технологии IDC, их можно приобрести в рамках монтажного набора (иногда они снабжены кусачками).

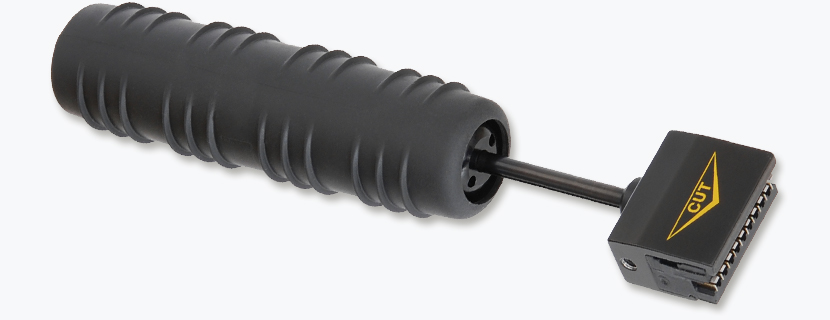

Забивочный инструмент HT-315DR

Однако существуют забивочные инструменты, значительно повышающие производительность труда – с их помощью осуществляется одновременная заделка сразу 5 пар кабеля витой пары. Требования к выполнению операции:

  • заделочный нож в форме следует устанавливать перпендикулярно основанию,
  • движение "забивки" должно быть резким и четким (при плавном, медленном движении изоляция может оказаться не поврежденной – при этом соединения не будет или оно окажется ненадежным).

Перед началом работы необходимо проверить форму ножа – она должна соответствовать конфигурации патч-панели. Проверяется это чисто практически: нож должен свободно, без усилия заходить в пластиковую форму. В противном случае происходит деформация контакта и электрическое соединение окажется ненадежным.
