SFP+ модуль CWDM, 10G, до 80 км, TX 1330 нм, LC, DDM, FIBO
коннектор: LC до 10 Гбит/с до 80 км длина волны передатчика: 1330 нм двухволоконный
  • Скорость передачи данных, Гбит/с: до 10
  • Длина волны (Tx), нм: 1330
  • Расстояние передачи данных, км: до 80
  • Тип разъема: LC
SFP+ модуль CWDM, 10G, до 80 км, TX 1310 нм, LC, DDM, FIBO
коннектор: LC до 10 Гбит/с до 80 км длина волны передатчика: 1310 нм двухволоконный
  • Скорость передачи данных, Гбит/с: до 10
  • Длина волны (Tx), нм: 1310
  • Расстояние передачи данных, км: до 80
  • Тип разъема: LC
SFP модуль CWDM, 1.25 G, до 160 км, TX 1610 нм, LC, DDM, FIBO
коннектор: LC до 1,25 Гбит/с до 160 км длина волны передатчика: 1610 нм двухволоконный опт. бюджет: 41

  • Скорость передачи данных, Гбит/с: до 1,25
  • Расстояние передачи данных, км: до 160
  • Длина волны (Tx), нм: 1610
  • Оптический бюджет, dB: 41
  • Тип разъема: LC
SFP модуль CWDM, 1.25 G, до 120 км, TX 1610 нм, LC, DDM, FIBO
Цена при общей сумме заказа от 100 т.р.
от 7 810 Р
коннектор: LC до 1,25 Гбит/с до 120 км длина волны передатчика: 1610 нм двухволоконный опт. бюджет: 34

  • Скорость передачи данных, Гбит/с: до 1,25
  • Расстояние передачи данных, км: до 120
  • Длина волны (Tx), нм: 1610
  • Оптический бюджет, dB: 34
  • Тип разъема: LC
SFP модуль CWDM, 1.25 G, до 160 км, TX 1590 нм, LC, DDM, FIBO
коннектор: LC до 1,25 Гбит/с до 160 км длина волны передатчика: 1590 нм двухволоконный опт. бюджет: 41

  • Скорость передачи данных, Гбит/с: до 1,25
  • Расстояние передачи данных, км: до 160
  • Длина волны (Tx), нм: 1590
  • Оптический бюджет, dB: 41
  • Тип разъема: LC
SFP модуль CWDM, 1.25 G, до 120 км, TX 1590 нм, LC, DDM, FIBO
Цена при общей сумме заказа от 100 т.р.
от 7 810 Р
коннектор: LC до 1,25 Гбит/с до 120 км длина волны передатчика: 1590 нм двухволоконный опт. бюджет: 34

  • Скорость передачи данных, Гбит/с: до 1,25
  • Расстояние передачи данных, км: до 120
  • Длина волны (Tx), нм: 1590
  • Оптический бюджет, dB: 34
  • Тип разъема: LC
SFP модуль CWDM, 1.25 G, до 160 км, TX 1570 нм, LC, DDM, FIBO
коннектор: LC до 1,25 Гбит/с до 160 км длина волны передатчика: 1570 нм двухволоконный опт. бюджет: 41
  • Скорость передачи данных, Гбит/с: до 1,25
  • Расстояние передачи данных, км: до 160
  • Длина волны (Tx), нм: 1570
  • Оптический бюджет, dB: 41
  • Тип разъема: LC
SFP модуль CWDM, 1.25 G, до 120 км, TX 1570 нм, LC, DDM, FIBO
Цена при общей сумме заказа от 100 т.р.
от 7 810 Р
коннектор: LC до 1,25 Гбит/с до 120 км длина волны передатчика: 1570 нм двухволоконный опт. бюджет: 34
  • Скорость передачи данных, Гбит/с: до 1,25
  • Расстояние передачи данных, км: до 120
  • Длина волны (Tx), нм: 1570
  • Оптический бюджет, dB: 34
  • Тип разъема: LC
SFP модуль CWDM, 1.25 G, до 160 км, TX 1550 нм, LC, DDM, FIBO
коннектор: LC до 1,25 Гбит/с до 160 км длина волны передатчика: 1550 нм двухволоконный опт. бюджет: 41
  • Скорость передачи данных, Гбит/с: до 1,25
  • Расстояние передачи данных, км: до 160
  • Длина волны (Tx), нм: 1550
  • Оптический бюджет, dB: 41
  • Тип разъема: LC
SFP модуль CWDM, 1.25 G, до 120 км, TX 1550 нм, LC, DDM, FIBO
Цена при общей сумме заказа от 100 т.р.
от 7 810 Р
коннектор: LC до 1,25 Гбит/с до 120 км длина волны передатчика: 1550 нм двухволоконный опт. бюджет: 34
  • Скорость передачи данных, Гбит/с: до 1,25
  • Расстояние передачи данных, км: до 120
  • Длина волны (Tx), нм: 1550
  • Оптический бюджет, dB: 34
  • Тип разъема: LC

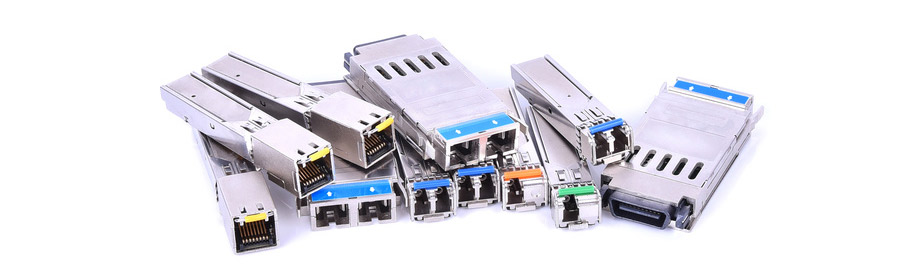

Трансивер SFP, SFP+, XFP (SFP модуль оптический)

Трансиверы оптические – это достаточно миниатюрные электронные устройства, позволяющие гибко, под конкретные задачи, осуществлять переход с медных проводов на оптоволокно и обратно.


Трансивер оптический содержит внутри себя передатчик (transmitter), преобразующий электрические сигналы в оптические с последующей передачей их по ВОЛС. Кроме того, внутри этого оптического модуля имеется приёмник (receiver), позволяющий при установке трансивера на приемной стороне осуществлять обратное преобразование – данная комбинация функций и породила название прибора (transceiver).

Применение оптического трансивера оправдано там, где требуется подключение сетевого устройства, имеющего соответствующие электрические порты, к оптическому кабелю (по одному оптоволокну или двум), причём, в одном коммутаторе возможно подключение различных типов оптических трансиверов к разным каналам. Возможность замены существующих трансиверов на аналогичные оптические модули другого типа обеспечивает масштабируемость сети.

Выбор оптического трансивера

При выборе трансивера в первую очередь рекомендуется принимать во внимание следующие основные параметры:

  • Скорость передачи данных,
  • Расстояние передачи данных,
  • Мощность излучения,
  • Чувствительность приемника,
  • Оптический бюджет,
  • Длина волны,
  • Форм-фактор,
  • Тип разъёма: SC (Subscriber Connector) – применяется только в одноволоконных трансиверах, LC (Little Connector) – в одноволоконных и двухволоконных трансиверах.

Скорость передачи данных является одной из важнейших характеристик трансивера: если в паспорте указано "1 Гбит/с", то не следует ожидать, что данный трансивер позволит передавать информацию со скоростью 10 Гбит/с.

Расстояние передачи данных и длина волны

К указанному в технических характеристиках значению расстояния передачи данных следует относиться достаточно осторожно. Дело в том, что реально достижимое расстояние определяется оптическим бюджетом (разностью между мощностью излучения и чувствительностью приемника) с учетом потерь в конкретном оптическом волокне используемого кабеля, в разъёмах, в сварках; также оно зависит от уровня шума. Чем больше оптический бюджет, тем большим может быть расстояние передачи данных.

Что касается длины волны, то это указывает на используемое "окно прозрачности" в спектральной характеристике применяемого оптоволокна (благодаря чему удается получить минимальные потери сигнала при их передаче). Поэтому наибольшая мощность передаваемого сигнала соответствует "окнам": для одномодового оптического волокна (SM) это длины волн 1310 нм и 1550 нм, для многомодового волокна (MM) длины волн равны 850 нм и 1310 нм.

Передача нескольких сигналов по одному оптоволокну

Существуют трансиверы, имеющие 2 оптических порта (для передачи сигналов в противоположных направлениях): один из них служит для подключения оптоволокна к оптическому излучателю, передатчику (Tx); с помощью второго порта другое оптоволокно подключается к фотоприемнику (Rx). В данном случае для передачи сигналов в каждом из волокон используется одна и та же рабочая длина волны.

Для повышения пропускной способности оптических кабелей существуют трансиверы, обеспечивающие двунаправленную передачу сигналов по одному оптоволокну: в этом случае длины волн передатчика и приемника различаются. Подобное решение в трансивере достигается применением технологии спектрального уплотнения WDM (Wavelength Division Multiplexing) за счет использования световых волн различных длин - для этого в оптическом модуле имеется встроенный мультиплексор. Подобные оптические модули устанавливаются парами – по одному с каждой стороны оптоволокна, причем для каждой пары устройств длина волны передатчика должна соответствовать длине приемника на другом конце волокна (и наоборот).

Для WDM-технологии используются следующие длины волн: при скорости 1 Гбит/с и дальности до 40 км - 1310 нм и 1550 нм, при дальности более 40 км - 1490 нм и 1550 нм; при скорости 10 Гбит/с – 1270 нм и 1330 нм.

Дальнейшее повышение пропускной способности достигается с помощью технологии CWDM (Coarse Wavelength-Division Multiplexing), позволяющей передавать по одному оптическому волокну до 9 дуплексных каналов.

Форм-факторы трансиверов

Широко используются трансиверы следующих форм-факторов (имеющих и различные интерфейсы):

  • SFP (скорость передачи информации 100 Мбит/с и 1 Гбит/с),
  • SFP+ (10 Гбит/с),
  • XFP (10 Гбит/с) – имеет более эффективный по сравнению с SFP+ отвод тепла, что важно при работе передатчика на больших расстояниях.

Электропитание на sfp трансивер берется с оборудования, к которому он подключен.

Требуемый диапазон рабочих температур диктуется условиями эксплуатации sfp модуля.

Малые размеры модулей SFP (Small Form-factor Pluggable) обеспечивают высокую плотность монтажа (на панели 1U оборудования 19" можно разместить до 48 портов для их подключения).

Металлический корпус оптического модуля обеспечивает его прочность, отвод тепла и экранировку схемы.

SFP трансиверы допускают "горячую замену" (HotSwap), то есть без выключения оборудования.

Тип лазера

В оптических трансиверах для передачи сигналов по оптоволокну используются лазерные диоды, различающиеся спектральной характеристикой излучаемого сигнала. Чем более узким является диапазон излучаемых частот, тем выше эффективность лазера (ниже указаны типы лазеров в порядке возрастания их  эффективности и стоимости):

  • FP (лазеры Фабри-Перо),
  • VCSEL (вертикально излучающие лазеры),
  • DFB (динамические одномодовые лазеры с распределенной обратной связью,
  • EML (лазеры с внешним резонатором).

Режим работы лазера (ток смещения, мощность) можно контролировать с помощью специальной функции DDM (Digital Diagnostics Monitoring), которая через интерфейс используемого оборудования позволяет судить также и о других параметрах sfp модуля (уровень входного сигнала, мощность исходящего сигнала, напряжение, температура).

Справочные данные

Параметры трансиверов оптических регламентируются спецификацией MSA SFF-8704i, стандартами Ethernet: 802.3u (100BASE-X), 802.3ae (1000BASE-X), 802.3ae (10GBASE-X), стандартом ITU G.694.2, стандартом SFF-8472.
