ПОДВЕСНОЙ С ТРОСОМ

Кабель ОПЦ-8А-9,0 (9 КН)
узнать цену
  • Количество ОВ в кабеле, шт: 8
  • Растягивающая нагрузка, кН: 9,0
Кабель ОПЦ-8А-6,0 (6 КН)
узнать цену
  • Количество ОВ в кабеле, шт: 8
  • Растягивающая нагрузка, кН: 6,0
Кабель ОПЦ-8А-4,0 ( 4 КН)
узнать цену
  • Количество ОВ в кабеле, шт: 8
  • Растягивающая нагрузка, кН: 4,0
Кабель ОПЦ-4А-9,0 (9 КН)
узнать цену
  • Количество ОВ в кабеле, шт: 4
  • Растягивающая нагрузка, кН: 9,0
Кабель ОПЦ-4А-6,0 (6 КН)
узнать цену
  • Количество ОВ в кабеле, шт: 4
  • Растягивающая нагрузка, кН: 6,0
Кабель ОПЦ-4А-4,0 КН
узнать цену
  • Количество ОВ в кабеле, шт: 4
  • Растягивающая нагрузка, кН: 4,0
Кабель ОПЦ-2А-4,0 (4 КН)
узнать цену
  • Количество ОВ в кабеле, шт: 2
  • Растягивающая нагрузка, кН: 4,0
Кабель ОПЦ-24А-9.0 (9 КН)
узнать цену
  • Количество ОВ в кабеле, шт: 24
  • Растягивающая нагрузка, кН: 9,0
Кабель ОПЦ-24А-6,0 (6 КН)
узнать цену
  • Количество ОВ в кабеле, шт: 24
  • Растягивающая нагрузка, кН: 6,0
Кабель ОПЦ-24А-4,0 (4 КН)
узнать цену
  • Количество ОВ в кабеле, шт: 24
  • Растягивающая нагрузка, кН: 4,0

Оптический кабель подвесной с тросом (Подвесной оптический кабель)

Оптический кабель подвесной с тросом используется для подвески и эксплуатации на опорах воздушных линий связи, городского электротранспорта и воздушных линиях электропередачи в условиях воздействия нагрузок от ветра, гололеда или их комбинации, а также между зданиями и сооружениями. Чтобы оценить применимость того или иного оптоволоконного кабеля (еще до того, как оптический кабель купить), надо четко представлять возможности его использования.

Для этого необходимо хорошо ориентироваться в маркировке того обилия оптических волоконных кабелей, которые в настоящее время представлены на рынке. Рассмотрим маркировку популярных оптических кабелей подвесных с тросом.

Маркировка кабелей завода "Еврокабель-1"

Первые три буквы маркировки оптического кабеля подвесного с тросом производства "Еврокабель-1" - это тип кабеля:

  • ОПД - оптический кабель для подвески, с несущим силовым элементом в виде стального троса с полиэтиленовым покрытием, с диэлектрическим силовым элементом;

  • ОПЦ – оптический кабель для подвески, с несущим силовым элементом в виде стального троса с полиэтиленовым покрытием, с центральным силовым элементом.

Для кабелей ОПД вслед за дефисом указывается количество оптических модулей в кабеле многомодульной конструкции (например, кабель ОПД-8*4А-7 содержит 8 модулей); в кабелях ОПЦ используется всего один модуль.


Следующее (после знака умножения) число указывает на количество оптических волокон в оптическом модуле (например, в кабеле ОПЦ-16А-4,0 имеется 16 оптических волокон); одновременно с этим указывается тип оптоволокна (например, А - одномодовое стандартное).


В конце обозначения кабеля указывается допустимое растягивающее усилие в килоньютонах (4; 6; 7; или 9) кН.

Маркировка кабелей завода "Минсккабель"

Наименование кабелей "Минсккабель" (конструкция с центральной трубкой) начинается с аббревиатуры КСО-ВСЦЗПКс, что расшифровывается как (К)абель (С)вязи (О)птический – для (В)оздушной прокладки, конструкция оболочки оптоволокна со (С)плошной оболочкой; (Ц)ентральный оптический модуль; (З)аполнитель свободного пространства в оптическом модуле и межмодульного пространства; (П)олиэтиленовая оболочка.

Последующая цифра 1 указывает, что в кабеле имеется один оптический модуль. Число после знака умножения – это количество оптических волокон в модуле (буква Е говорит о том, что используется одномодовое стандартное оптоволокно) – например, кабель КСО-ВСЦЗПКс 1*24Е-6 содержит 24 оптических волокна.


Значение 6 через дефис в конце обозначения кабеля – это допустимое растягивающее усилие (в килоньютонах).

Маркировка кабелей завода "Южкабель"

Все кабели завода "Южкабель" в начале своего обозначения имеют определенное сочетание букв, которое характеризует данный кабель:

  • ОПТ - волоконно-оптический подвесной кабель с сердечником модульной конструкции, с наружной оболочкой из полиэтилена (применяется для подвески и эксплуатации на опорах воздушных линий связи, городского электротранспорта и воздушных линиях электропередачи в условиях воздействия нагрузок от ветра, гололеда или их комбинации);

  • ОЦПТ - волоконно-оптический подвесной кабель с сердечником трубчатой конструкции, с наружной оболочкой из полиэтилена (применяется для подвески и эксплуатации на опорах воздушных линий связи, городского электротранспорта и воздушных линиях электропередачи в условиях воздействия нагрузок от ветра, гололеда или их комбинации, а также между зданиями и сооружениями);

  • ОЦПТп - волоконно-оптический подвесной кабель с сердечником трубчатой конструкции, с наружной оболочкой из полиэтилена (применяется для подвески и эксплуатации на опорах воздушных линий связи, городского электротранспорта и воздушных линиях электропередачи в условиях воздействия нагрузок от ветра, гололеда или их комбинации, а также между зданиями и сооружениями).

Если нет специального обозначения, то следует помнить, что центральный силовой элемент кабеля диэлектрический.

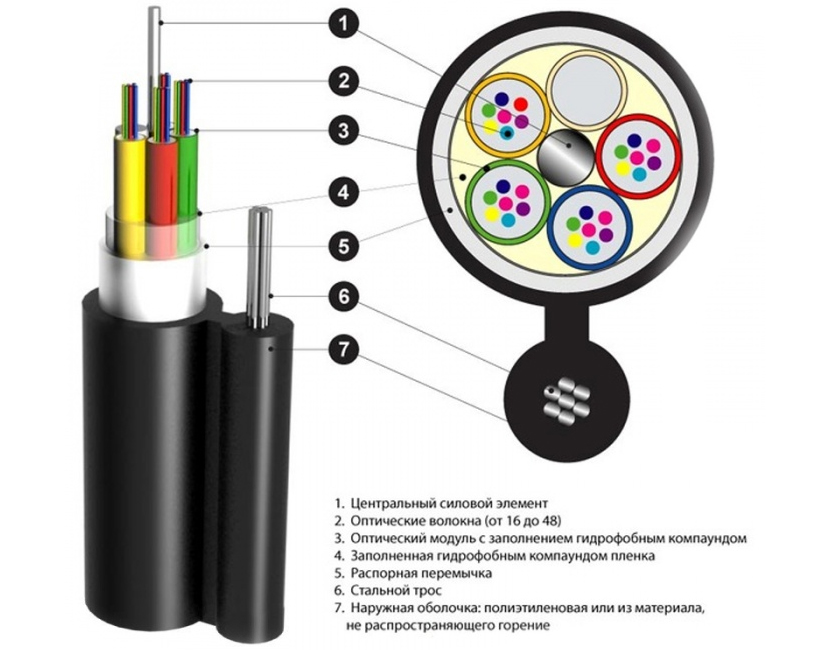

Числа, следующие через дефис после буквенных обозначений, соответствуют количеству оптических волокон в кабеле, а буква А указывает на то, что используется одномодовое оптоволокно с расширенной полосой длин волн (ITU-T G.652D): например, в кабеле ОПТ-144А12(12х12)-8,0 имеется 144 оптических волокна.


Произведение в скобках обозначает количество оптических модулей в кабеле и количество оптических волокон в модуле (например, в кабеле ОПТ-24А4(4х6)-8,0 имеется 4 оптических модуля, а в модуле 6 оптических волокон).


Число после знака сложения указывает на количество изолированных медных жил в кабеле (например, в кабеле ОПТ-16А4(2х8+2)-4,0 имеются 2 медные жилы).

В конце обозначения, через дефис, указывается допустимое растягивающее усилие (в килоньютонах): 1,5; 2; 4; 8,0.
