Прессуемый наконечник CPTAU 95 луженый
Цена при общей сумме заказа от 100 т.р.
от 287 Р
  • Сечение проводника, мм²: 95
  • Внешний диаметр, мм: 24
  • Внутренний диаметр клеммы, мм: 13
  • Длина, мм: 98,5
Прессуемый наконечник CPTAU 70 луженый
Цена при общей сумме заказа от 100 т.р.
от 283 Р
  • Сечение проводника, мм²: 70
  • Внешний диаметр, мм: 24
  • Внутренний диаметр клеммы, мм: 13
  • Длина, мм: 98,5
Прессуемый наконечник CPTAU 50 луженый
Цена при общей сумме заказа от 100 т.р.
от 287 Р
  • Сечение проводника, мм²: 50
  • Внешний диаметр, мм: 24
  • Внутренний диаметр клеммы, мм: 13
  • Длина, мм: 98,5
Прессуемый наконечник CPTAU 35 луженый
Цена при общей сумме заказа от 100 т.р.
от 287 Р
  • Сечение проводника, мм²: 35
  • Внешний диаметр, мм: 24
  • Внутренний диаметр клеммы, мм: 13
  • Длина, мм: 98,5
Прессуемый наконечник CPTAU 25 луженый
Цена при общей сумме заказа от 100 т.р.
от 287 Р
  • Сечение проводника, мм²: 25
  • Внешний диаметр, мм: 24
  • Внутренний диаметр клеммы, мм: 13
  • Длина, мм: 98,5
Прессуемый наконечник CPTAU 16 луженый
Цена при общей сумме заказа от 100 т.р.
от 287 Р
  • Сечение проводника, мм²: 16
  • Внешний диаметр, мм: 20
  • Внутренний диаметр клеммы, мм: 10,5
  • Длина, мм: 73
Зажим соединительный MJPT 95
Цена при общей сумме заказа от 100 т.р.
от 119 Р
  • Проводник А, B, мм²: 95
  • Длина гильзы, мм: 135
  • Диаметр гильзы, мм: 20
  • Цвет герметизирующего кольца: серый
  • Масса, кг: 0,18
Зажим соединительный MJPT 70
Цена при общей сумме заказа от 100 т.р.
от 109 Р
  • Проводник А, B, мм²: 70
  • Длина гильзы, мм: 100
  • Диаметр гильзы, мм: 20
  • Цвет герметизирующего кольца: белый
  • Масса, кг: 0,1
Зажим соединительный MJPT 50
Цена при общей сумме заказа от 100 т.р.
от 116 Р
  • Проводник А, B, мм²: 50
  • Длина гильзы, мм: 100
  • Диаметр гильзы, мм: 20
  • Цвет герметизирующего кольца: жёлтый
  • Масса, кг: 0,1
Зажим соединительный MJPT 35
Цена при общей сумме заказа от 100 т.р.
от 111 Р
  • Проводник А, B, мм²: 16
  • Длина гильзы, мм: 100
  • Диаметр гильзы, мм: 20
  • Цвет герметизирующего кольца: красный
  • Масса, кг: 0,1

Арматура СИП (Арматура для провода сип)

Кабельная арматура СИП – это современный комплекс устройств и приспособлений, предназначенных для монтажа линий электропередачи до 1 кВ с использованием самонесущих изолированных проводов (СИП), сечение которых может быть в пределах (16… 120) мм2.

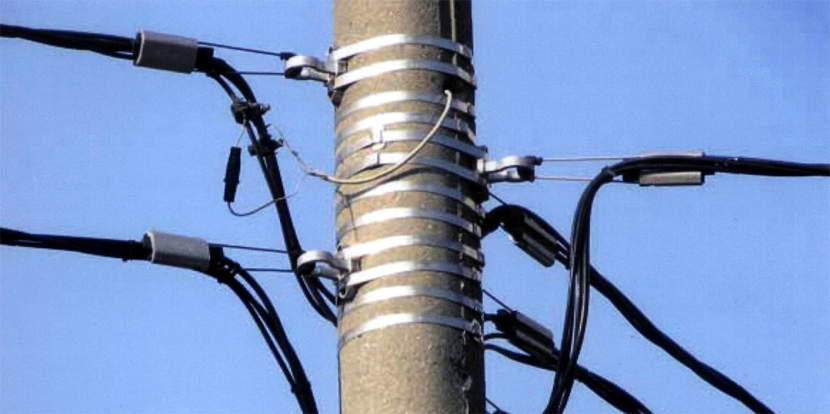

Кабельная арматура СИП

Кабельная арматура СИП

В процессе эксплуатации арматура СИП непрерывно подвергается атмосферному воздействию, поэтому данная технология требует использования качественных материалов:

  • металлические части должны быть коррозионно-стойкими (алюминиевый сплав, нержавеющая сталь или сталь с цинковым покрытием);
  • пластмассовые части должны обладать достаточной механической и электрической прочностью, быть стойкими к воздействию ультрафиолетового излучения.

Использование качественной арматуры СИП – это одна из предпосылок для достижения высокой надежности, безопасности и практически полного отсутствия эксплуатационных затрат при оснащении объектов с данной технологией.

Монтаж СИП

Для монтажа СИП используется арматура двух видов: натяжная и поддерживающая. Упрощенно монтаж самонесущих изолированных проводов (на примере СИП-2 – с изолированной нулевой жилой большего диаметра) может быть представлен следующим образом:

  • нулевая жила крепится с помощью монтажного крюка или анкерного зажима и кронштейна на конечной опоре данного участка (при этом оставляемая длина свободного конца жгута СИП должна быть достаточной для последующего электрического соединения проводов);
  • на первой опоре крепится лебедка с динамометром и тандером-лягушкой;
  • на промежуточных опорах, крепятся поддерживающие зажимы (в них на время протяжки СИП, а также на концевой опоре участка устанавливаются раскаточные ролики);
  • после протяжки СИП по опорам данного участка и его натяжения монтируется второй анкерный зажим на первой опоре, раскаточные ролики с промежуточных опор снимаются, а несущая нулевая жила отделяется от фазных с помощью отделительных клиньев, вкладывается в углубления поддерживающих зажимов и крепится фиксаторами;
  • для монтажа абонентских проводов, ответвляемых от магистрали, используют анкерные зажимы.

Электрическое подключение СИП

Для организации электрического подключения СИП используется контактная и соединительная арматура.

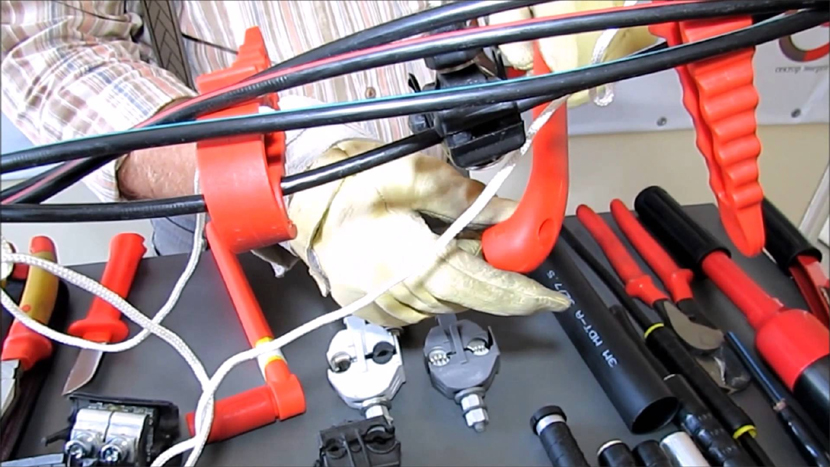

Монтаж кабельной арматуры СИП

Монтаж кабельной арматуры СИП

Ключевая особенность самонесущих изолированных проводов содержится в самом названии данной технологии: СИП – это изолированные провода! По сравнению с ранее использовавшимися неизолированными алюминиевыми проводами, СИП имеет массу преимуществ: надежность электроснабжения, повышенная прочность, отсутствие замыкания проводов, повышенная электробезопасность, меньшая вероятность самовольного подключения, а также хищения проводов (не пригодных для переработки), отсутствие налипания снега на полиэтиленовую изоляцию проводов, возможность выполнения работ под напряжением и пр.

Наличие изоляции проводов повлекло за собой и появление уникального способа подключения абонентских проводов к магистральным линиям - с помощью герметичных прокалывающих зажимов, применение которых имеет следующие достоинства:

  • при осуществлении контакта алюминий провода не окисляется;
  • ускоряется монтаж (не тратится время на удаление изоляции и зачистку жил).

Чтобы объединить смонтированные участки СИП в единую систему используют герметичные соединительные зажимы.

Особенности монтажа и обслуживания СИП

Хотя самонесущие изолированные провода способны нормально работать при достаточно низких температурах, технология СИП предписывает проведение монтажных работ лишь при температуре не ниже -20°С.

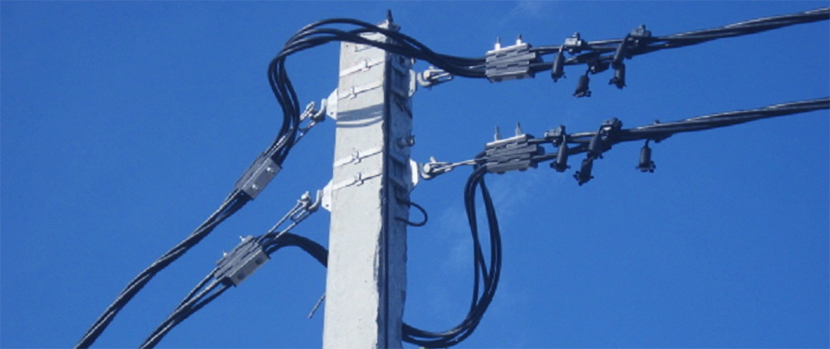

Эксплуатация кабельной арматуры СИП

Эксплуатация кабельной арматуры СИП

Сама арматура СИП достаточно надежна: она рассчитана на эксплуатацию в течение не менее 40 лет, однако профилактический ремонт линий СИП производить рекомендуется, причем, в следующие сроки:

  • при использовании деревянных опор – не реже одного раза в 6 лет;
  • при использовании железобетонных опор – не реже одного раза в 12 лет.

Номенклатура различных видов кабельной арматуры СИП достаточно широка: она охватывает все технологические операции по монтажу и подключению проводов. Поэтому для проведения экономически оправданного монтажа самонесущих изолированных проводов необходимо предварительно рассчитать реальную потребность всего необходимого для выполнения данных работ, с тем чтобы купить арматуру СИП действительно нужного ассортимента и в требуемом количестве.
