Поддерживающая арматура СИП

Зажим поддерживающий PS-25/95
Цена при общей сумме заказа от 100 т.р.
от 230,00 Р
  • Максимальная разрушающая нагрузка, кН: 22
  • Сечение несущей жилы, мм²: 25-95
  • Масса, кг: 0,24
Зажим поддерживающий ES-1500
Цена при общей сумме заказа от 100 т.р.
от 125,00 Р
  • Максимальная разрушающая нагрузка, кН: 6
  • Сечение несущей жилы, мм²: 25-95
  • Масса, кг: 0,4
Комплект поддерживающий PS-1500
Цена при общей сумме заказа от 100 т.р.
от 230,00 Р
  • Минимальная разрушающая нагрузка, кН: 8
  • Сечение несущей жилы, мм²: 25-95
  • Масса, кг: 0,34
Комплект поддерживающий ES-1500
Цена при общей сумме заказа от 100 т.р.
от 230,00 Р
  • Минимальная разрушающая нагрузка, кН: 6
  • Сечение несущей жилы, мм²: 25-95
  • Масса, кг: 0,31
Зажим поддерживающий PS-1500
Цена при общей сумме заказа от 100 т.р.
от 135,00 Р
  • Максимальная разрушающая нагрузка, кН: 8
  • Сечение несущей жилы, мм²: 25-95
  • Масса, кг: 0,34
Зажим поддерживающий шлейфовый ЗКШ-3
  • Прочность заделки не менее, кН: 0,5
  • Диаметр кабеля, мм: 11-14
  • Толщина плашки, мм: 2/4
Зажим поддерживающий 1.1A
  • Максимальная разрушающая нагрузка, кН: 6
  • Сечение несущей жилы, мм²: 25-120
  • Масса, кг: 0,26
Зажим поддерживающий SHC-1
  • Максимальная рабочая нагрузка, кН: 4
  • Сечение проводника, мм²: 4 x (16-35)

Поддерживающие зажимы и комплекты

Поддерживающая арматура СИП – устройства, которые крепятся к опоре и обеспечивают фиксацию натяжной арматуры.

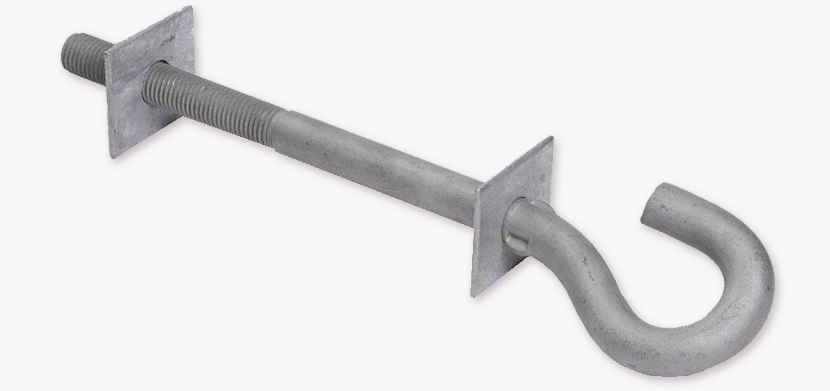

В качестве поддерживающей арматуры выступают монтажные крюки – они используются в тех случаях, когда в столбах (концевых или угловых опор) имеются сквозные технологические отверстия (с обратной стороны столба монтажный крюк фиксируется гайкой).

Крюк монтажный

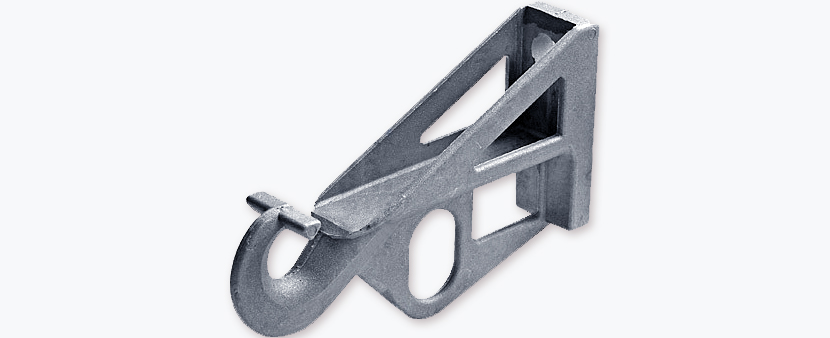

В более общем случае используются кронштейны с нормированной разрушительной нагрузкой до 18 кН, крепление которых возможно как с помощью болтов, так и стальной бандажной лентой со скрепой.

Кронштейн

На каждой из промежуточных опор (при углах поворота в горизонтальной плоскости до 50° или 90°) используют 2 варианта поддержки:

  • выбирают специальный поддерживающий зажим, а также кронштейн для подвески на нем зажима;
  • используют готовый комплект.

Подвижное соединение обеспечивает движение зажима в продольном и поперечном направлениях.

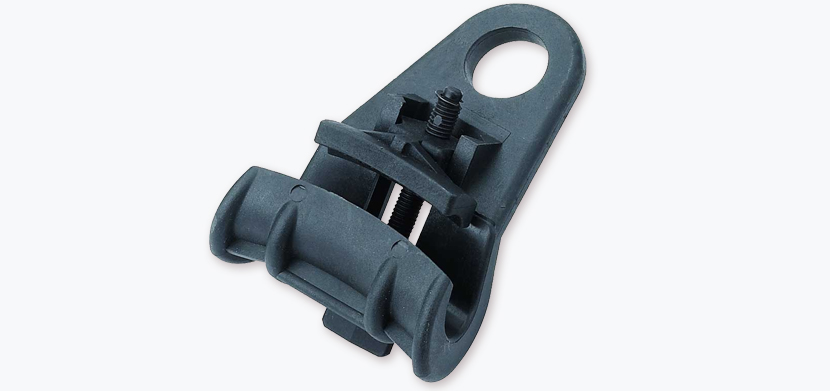

Зажим поддерживающий

При выборе поддерживающего зажима хорошо знать ответ на вопрос "Будут закладываться все четыре жилы или только один нейтральный провод определенного диаметра?

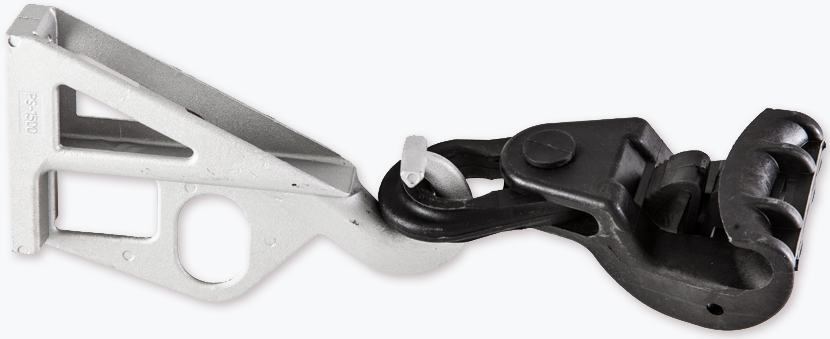

Готовый комплект

Кронштейны, предназначенные для установки на опорах, должны иметь специальные отверстия для подвеса раскаточных роликов на время монтажа.

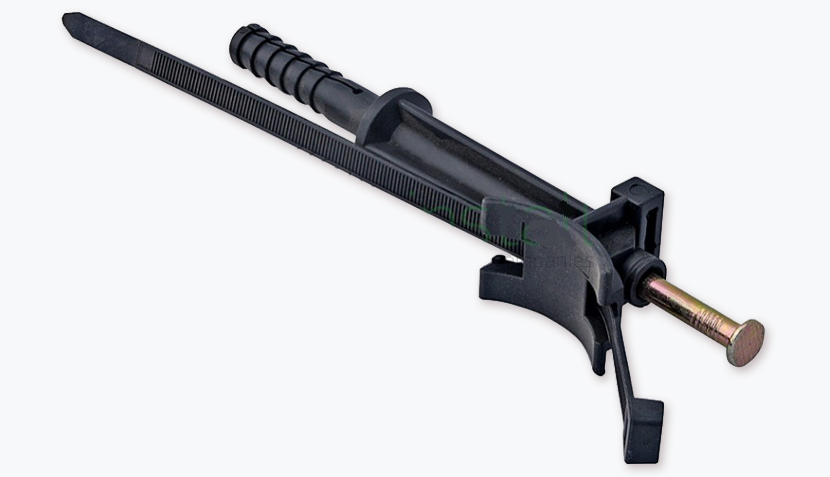

Достоинство технологии СИП — возможность монтажа по фасадам зданий с помощью фасадного крепления, монтируемого с помощью гвоздя и дюбеля (при монтаже на деревянном основании дюбель предварительно удаляется).

Фасадное крепление

Для регулировки натяжения может использоваться талреп. Его основной параметр – длина регулировочного винта (указывается в его технических характеристиках, например, 180 мм).

Талреп
