УСИЛИТЕЛИ ТВ СИГНАЛА

Усилители ТВ сигнала необходимы для компенсации потерь в коаксиальных кабелях передаваемого по ним телевизонного сигнала на всем пути от головной станции КТВ до абонентов. Решение этой задачи выходит за рамки создания только лишь широкополосного усилителя с заданным коэффициентом усиления, минимальными нелинейными искажениями, малым коэффициентом шума, допустимым коэффициентом несогласованности и пр. – реальные условия эксплуатации диктуют специфические требования к усилителям ТВ сигнала, которые регламентируются стандартом EN 50083-3.

Существуют различия в технических решениях доставки ТВ сигнала до здания и распределения его среди абонентов этого здания – в соответствии с этим существует разделение усилителей телевизионного сигнала на 2 большие группы:

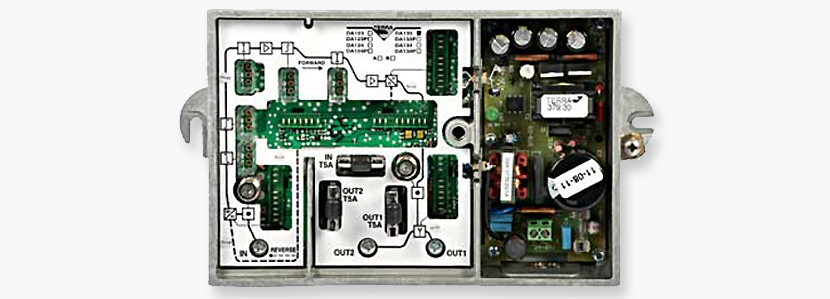

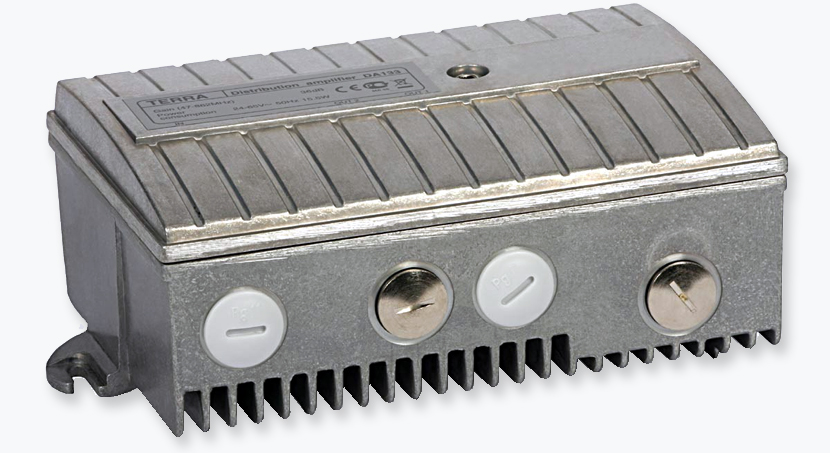

• магистральные усилители (работающие на протяженных участках кабельных трасс);

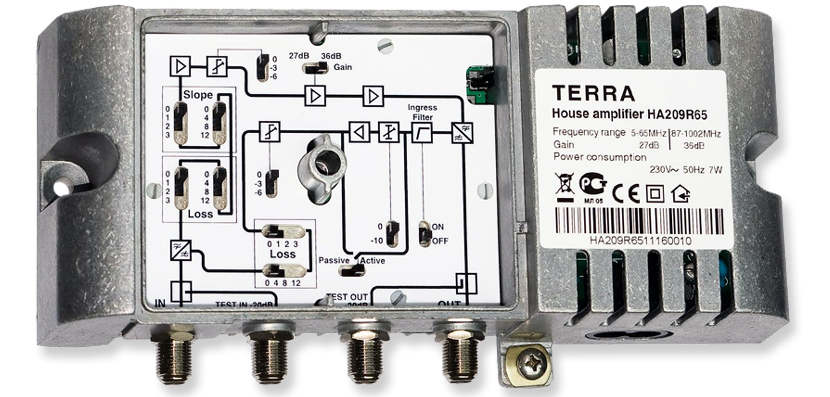

• домовые усилители (служащие для распределения сигналов среди абонентов сравнительно непротяженной домовой сети).

При всей схожести схемотехнических решений эти ТВ усилители имеют определенные различия, вызванные как их назначением, так и местом эксплуатации.

Поскольку в сетях кабельного телевидения (КТВ) осуществляется управление и мониторинг передаваемого телевизионного сигнала, то для этой цели в усилителях ТВ сигнала, кроме прямого канала передачи, организуется также передача сигналов по обратному каналу (от абонентов к головной станции).

ТВ усилители должны обеспечивать адаптацию своих параметров к конкретным условиям эксплуатации в местах их установки. Для выполнения этой задачи в телевизионных усилителях имеются регулировки коэффициента усиления, формы амплитудно-частотной характеристики (АЧХ) и пр.

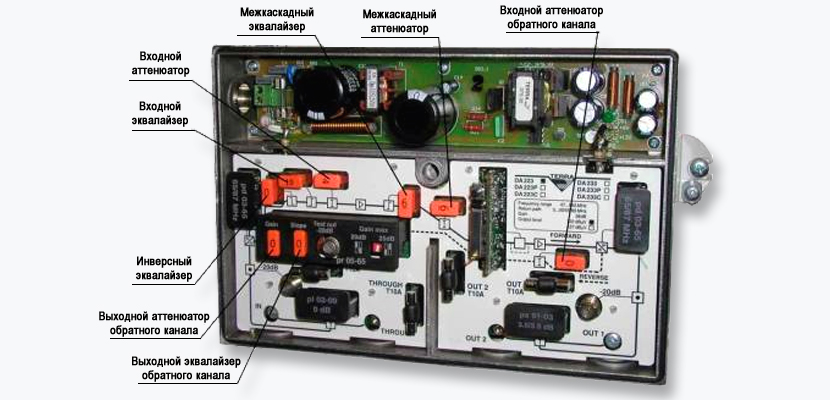

Одной из тенденций современных усилителей ТВ сигнала является переход от традиционных плавных регулировок с помощью переменных резисторов (которые не слишком надежны и обладают реактивностью, влияющей на АЧХ) к ступенчатой регулировке с помощью сменных модулей-вставок, таких как:

• диплексеры;
• эквалайзеры;
• аттенюаторы;
• перемычки и пр.

Для контроля сигналов на входе и выходе телевизионного усилителя используются тестовые точки (с целью уменьшения влияния измерительных приборов на работу усилителя ТВ сигнала используется ослабление сигнала в тестовой точке не менее 20 дБ).
