Видеокодеры / видеоэнкодеры
Кодеры (энкодеры) – цифровые устройства, позволяющие преобразовывать аналоговые и цифровые видео/аудиосигналы различного формата в единый цифровой поток.
Энкодер (encoder) осуществляет компрессию и произвольное мультиплексирование поступающих сигналов.
Входные сигналы энкодеров
На вход могут поступать различные видеосигналы.

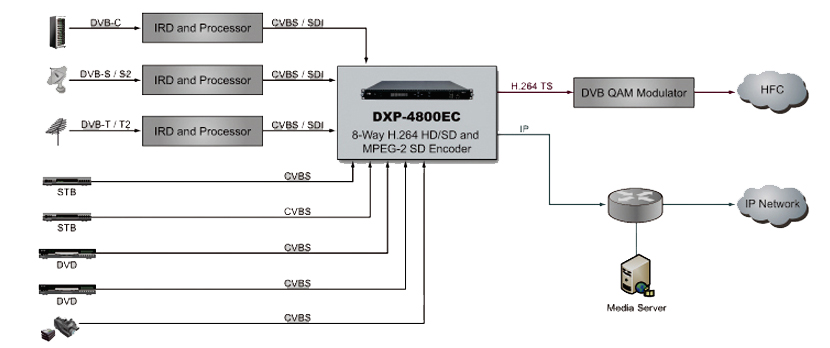

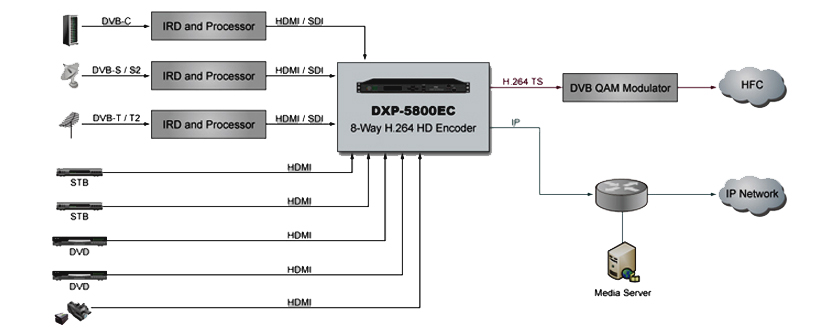

Например, для 8-канального видеокодера (в зависимости от модели) используются следующие входные интерфейсы/сигналы:
- HD/SD SDI (DXP 4800EC-S, DXP-5800EC-S);
- HDMI (DXP 4800EC-H, DXP-5800EC-H, DXP-8000EC-82H);
- CVBS & Audio (DXP-8000EC-82C).
В некоторых случаях допускается комбинация входных сигналов.
Пояснения:
- HD - от HDTV (High Definition Television) - высокое разрешение (высокая четкость).
- SD - от SDTV (Standard Definition Television) - стандартное разрешение (стандартная четкость).
- HDMI (High Definition Multimedia Interface) - интерфейс мультимедиа высокой чёткости.
- CVBS (Color, Video, Blanking and Sync) – полный цветовой аналоговый видеосигнал (композитный).
- SDI (Serial Digital Interface) - последовательный цифровой видеоинтерфейс.
Выходные сигналы энкодеров

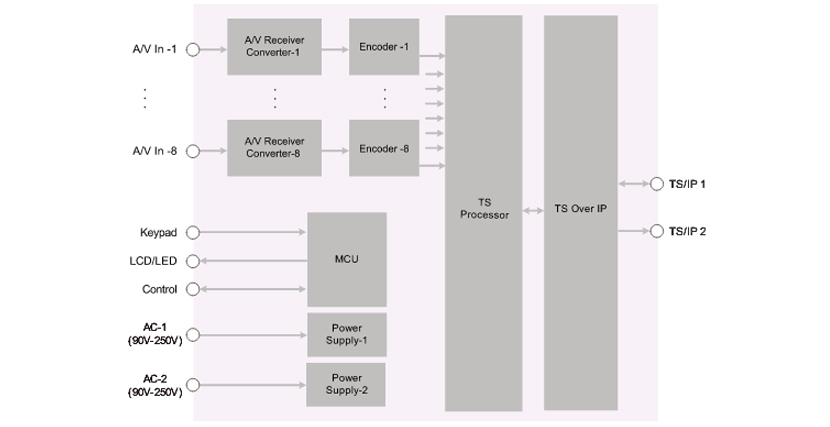

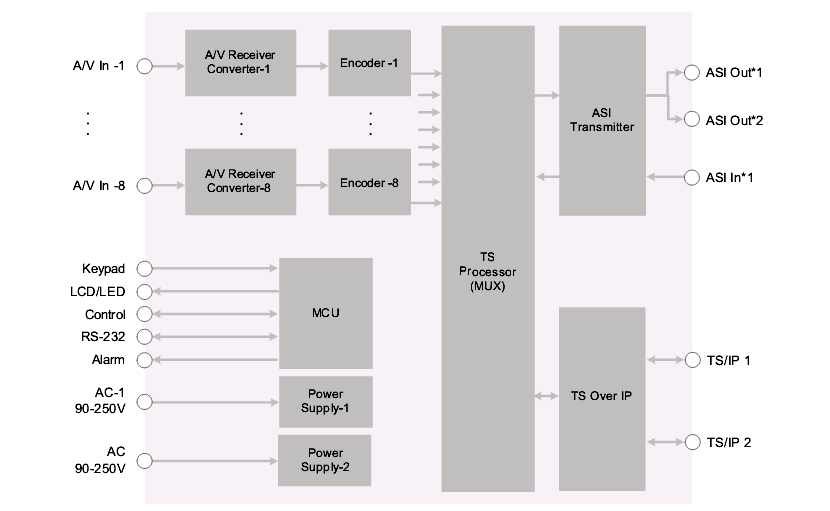

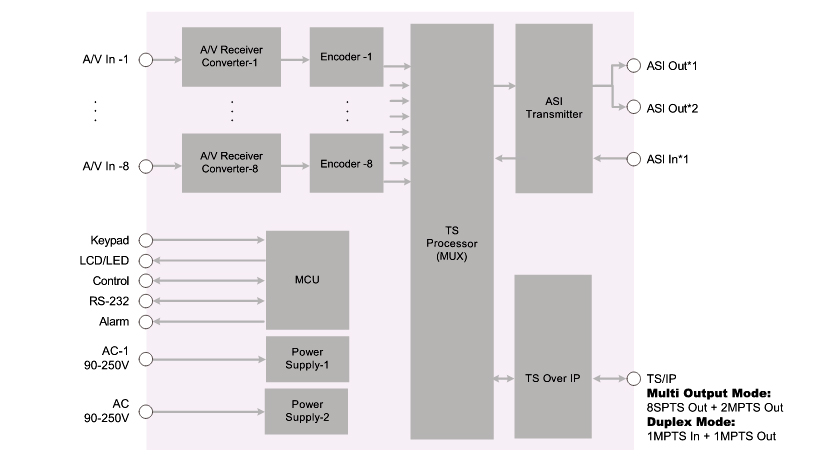

На выходах указанных 8-канальных видеокодеров формируются следующие потоки:
- ASI (DXP 4800EC-S, DXP 4800EC-H);
- TS/IP (DXP 4800EC-S, DXP 4800EC-H, DXP-8000EC-82H, DXP-8000EC-82C).
Пояснения:
- ASI (Asynchronous Serial Interface) - потоковый формат данных для передачи транспортного потока MPEG-TS.
- TS (Transport Stream) - транспортный поток, протокол передачи аудио и видео MPEG2.
- IP (Internet Protocol) – интернет-протокол.
Особенности серии DXP
Синхронизация видео и аудио, которая необходима при профессиональном формировании потока ТВ сигнала, в DXP энкодерах осуществляется с использованием технологии TBC (Time Base Correction) – коррекции временных искажений. Ими поддерживается многоканальный алгоритм кодирования аудио для потоковой передачи AAC (Advanced Audio Coding).
Конфигурирование, мониторинг и управление работой видеоэнкодеров производится различным образом:
- с клавиатуры на передней панели прибора;
- с использованием ВЕБ-интерфейса;
- с помощью программного обеспечения на базе протокола SNMP (Simple Network Management Protocol).
С целью повышения надежности работы, в каждом видеоэнкодере имеется 2 блока питания с возможностью их горячей замены.

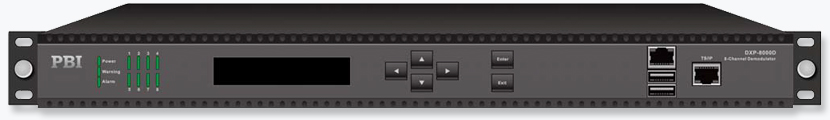

Конструктивно видео кодер может быть установлен в стандартной 19"-стойке (высота прибора составляет 1U).
