ONU, OLT оборудование GPON, GEPON
- Технология: GPON
- Расстояние передачи: до 30 км
- Входящая скорость: 2,488 Gbps
- Исходящая скорость: 1,244 Gbps
- Коэффициент разделения: 1:128
- Чувствительность: 28dB
- Технология: EPON
- Расстояние передачи: до 20 км
- Симметричная входящая/исходящая скорость: 1,25 Gbps
- Стандарт: 1000BASE-PX20+
- Коэффициент разделения: 1:64
- Технология: GPON
- Расстояние передачи: до 20 км
- Нисходящий поток：2.488Gbps
- Восходящий поток：1.244Gbps
- Стандарт: FSAN G.984.2, Класс B+
- Коэффициент разделения: 1:128
- Чувствительность: 28dB
- Поддерживает стандарты ITU-T G.984/G.988 и GPON CCI
- Поддерживает удалённое управление OMCI ONT/ONU, совместим с протоколом ITU-T G.984.4/G.988 OMCI
- 8PON OLT серверное исполнение с высотой в 1U в компактном дизайне
- функции коммутатора 2 уровня
- 1 порт GEPON (SC/UPC)
- 1 порт 10/100/1000Base-T (RJ45)
- OLT 3310
- 4 порта GEPON (SFP)
- 2 комбо-порта
- 2хSFP
- 2хRJ-45
- 2 БП АC
- FEC
ONU/OLT, GPON/GEPON
В современном активном оборудовании для пассивных оптических сетей PON (Passive Optical Network) с возможностью организации множественного доступа через одно оптоволокно используются популярные технологии GPON (Gigabit PON) и GEPON (Gigabit Ethernet PON). GPON имеет в 2 раза более высокую скорость передачи данных в прямом потоке (2,5 Гбит/с), допускает подключение большего числа абонентов к одному волокну по сравнению с GEPON, однако у нее более высокая стоимость.
Преимущество оптических сетей на базе GPON или GEPON заключается в том, что они строятся с использованием лишь пассивных делителей (не требующих электропитания и технического обслуживания), при этом активное оборудование располагается вне пассивной части сети (например, в помещениях):
- на стороне провайдера – оптический линейный терминал OLT (Optical Linear Terminal);
- на стороне клиента – абонентские устройства ONU (Optical Network Unit) или ONT (Optical Network Terminal).
Оптический линейный терминал
От линейного терминала OLT к абонентским устройствам ONU поток информации передается на длине волны 1490 нм, в обратном направлении на 1310 нм. Используется технология WDM (Wavelength Division Multiplexing).
Управление передачей информации в каждый момент времени осуществляется от OLT на базе технологии TDM (Time Division Multiplexing – временное мультиплексирование):
- OLT регламентирует временные промежутки, выделенные для каждого ONU (с учетом его удаленности, которая может достигать 20 км);
- взаимодействие между любыми ONU не может осуществляться напрямую.
Преимущество системы с использованием терминала OLT заключается в том, что к одному его порту (к одному оптоволокну) можно подключить не одного абонента, а намного больше (до 64 абонентских устройств ONU).

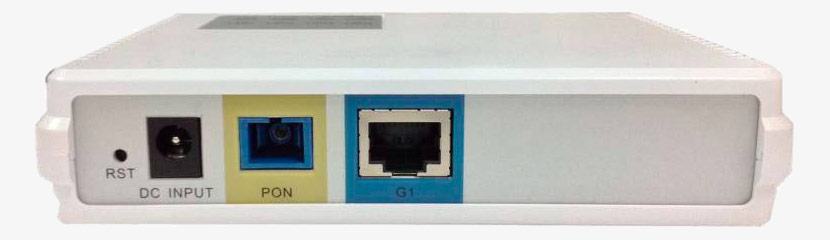

Абонентское устройство
В простейшем виде, ONU – это модем с одним оптическим портом и одним медным портом Ethernet (возможны варианты с Wi-Fi, с подключением телевизора, с организацией IP-телефонии и пр.).
Каждое из абонентских устройств анализирует адресные поля в поступающем ко всем ONU от OLT потоке и забирает из общего потока лишь ту информацию, которая адресована только ему.
Вещание каждого ONU возможно лишь в задаваемые OLT промежутки времени.
