ДЕЛИТЕЛИ, ОТВЕТВИТЕЛИ

Делители телевизионного сигнала (так называемые, телевизионные сплиттеры), а также ответвители ТВ сигнала – это (как правило, пассивные) электротехнические устройства, которые служат для перераспределения телевизионных сигналов между абонентами. Их функционирование осуществляется за счет использования пассивных радиокомпонентов (в простейшем случае – только резисторов), при этом осуществляется лишь отбор мощности от входного сигнала на соответствующие выходы (без усиления телевизионных сигналов).

Общим для делителей и ответвителей является следующее:

• в технических характеристиках делителя ТВ сигнала и ТВ разветвителя указывается тот диапазон частот, в котором работает то или иное устройство (например, их параметры могут нормироваться в диапазоне от 5 МГц до 1000 МГц);
• качественно выполненные антенные разветвители и антенные делители должны обязательно изготовляться в металлических корпусах (с возможностью их заземления) – только в этом случае достигается высокий уровень экранировки схемы и обеспечивает защита телевизионного сигнала от внешних наводок на уровне не менее 100 дБ.
• вход и выходы ТВ делителя и ТВ ответвителя обеспечивают подключение коаксиальных кабелей с помощью разъемов F типа.

Несмотря на кажущуюся схожесть делителей и ответвителей, они решают разные задачи.

Антенные разветвители

Назначение антенных разветвителей (в случае их использования в многоквартирных домах) – распределять сигнал из телевизионной антенны (антенного усилителя) между абонентами в квартирам на разных этажах дома с минимальным разбросом по мощности поступающих в квартиры телевизионных сигналов.

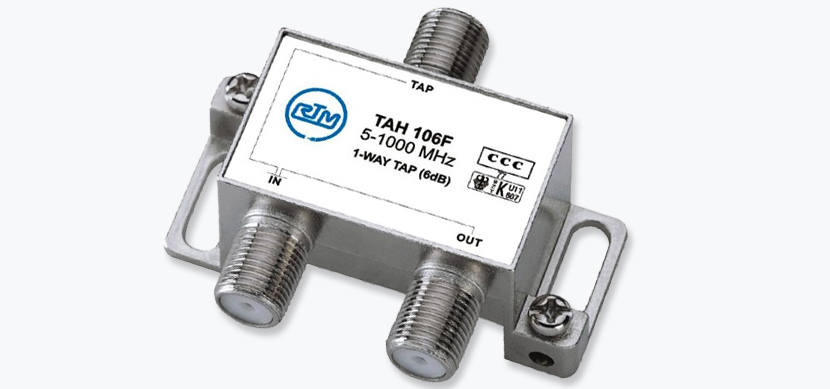

Этого невозможно добиться с помощью антенного разветвителя лишь одного типа. Дело в том, что разветвитель имеет, как минимум, 3 разъема:

• "Вход" ("IN") – для подлючения входного сигнала;
• "Отвод" ("OUT") – для подключения абонента данного этажа;
• "Выход" ("TAP") – для подключения кабеля, идущего на последующий этаж здания.

На выводе "Отвод" выделяется мощность телевизионного сигнала, затухание которого определяется схемой антенного разветвителя: с одной стороны, этой мощности должно быть достаточно для нормальной работы телевизора на данном этаже здания, с другой стороны, отбор сигнала не должен быть чрезмерным, ведь сигнала на "Выходе" должно хватить для абонентских телевизоров и на последующих этажах.

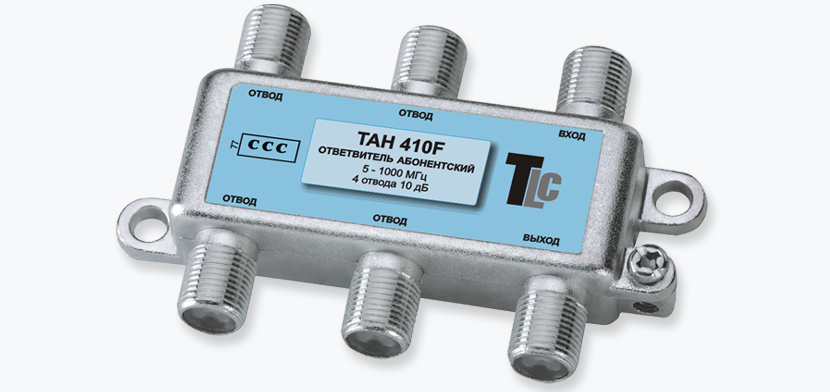

Чтобы обеспечить подключение на этаже телевизора не только одной квартиры, используются антенные разветвители на разное число "Отводов", а именно: 1, 2, 3, 4.

Вдоль стояка по этажам здания ответвители телевизионного сигнала включаются каскадно: "Выход" верхнего разветвителя антенного кабеля соединяется с "Входом" разветвителя ТВ сигнала, установленного на этаж ниже и т.д.

Однако, если на каждом этаже здания установить одинаковые антенные ответвители, то на нижних этажах мощности телевизионного сигнала будет недостаточно (ведь в этом случае все время берется одна и та же часть мощности сигнала на разъеме "Вход": наверху от исходного сигнала, в то время как внизу - от оставшегося после всех ответвлений). Для решения этой задачи применяется непропорциональный отбор мощности телевизионного сигнала по этажам, для чего используются телевизионные разветвители с различными уровнями сигнала на разъеме "Отвод", а именно: 6 дБ, 8 дБ, 10 дБ, 12 дБ, 14 дБ, 16 дБ, 20 дБ, 24 дБ, 27 дБ.

Во избежание повторов на экране телевизоров коэффициент отражения на всех портах антенного разветвителя должен быть не хуже (18… 20) дБ.

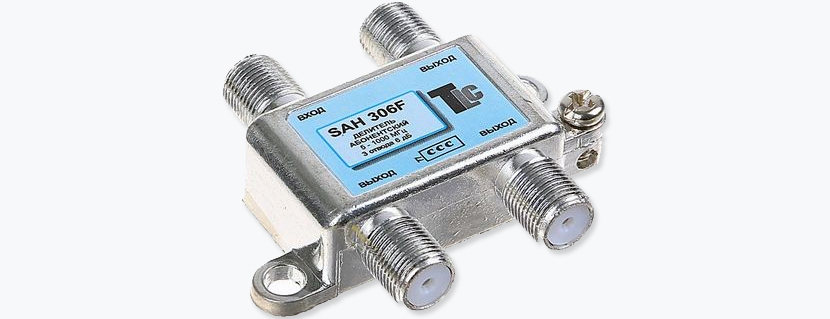

Делители ТВ сигнала

Назначение делителей ТВ сигнала – обеспечить подключение одного и того же телевизионного сигнала не к одному, а к нескольким телевизорам в одной квартире.

В соответствии с этим существуют антенные делители, имеющие 1 вход и (в зависимости от модели) несколько выходов, а именно: 2, 3, 4, 6, 8.

Деление мощности сигнала между выходами делителя, как правило, делается одинаковым.

В силу того, что одновременно работающие несколько телевизоров могут оказывать влияние друг на друга, то для ТВ делителя регламентируются параметры, влияющие на качество изображения (развязка между выходами и коэффициент возвратных потерь).

Следует иметь ввиду, что в силу обратимости своей схемы телевизионный сплиттер можно использовать и в качестве диплексора - сумматора ТВ сигналов от различных источников, например, от разных антенн.
