КАБЕЛЬНЫЕ ТЕСТЕРЫ

Кабельные тестеры (Cable Testers) являются незаменимым измерительным оборудованием при монтаже и ремонте "медных" кабелей. Простейшие из кабельных тестеров обеспечивают лишь "прозвонку" жил кабеля, в то время как более сложные приборы позволяют определять также и расстояние до места дефекта.

Рассмотрим наиболее популярные варианты построения кабельных тестеров.

Тестер для "прозвонки" кабелей

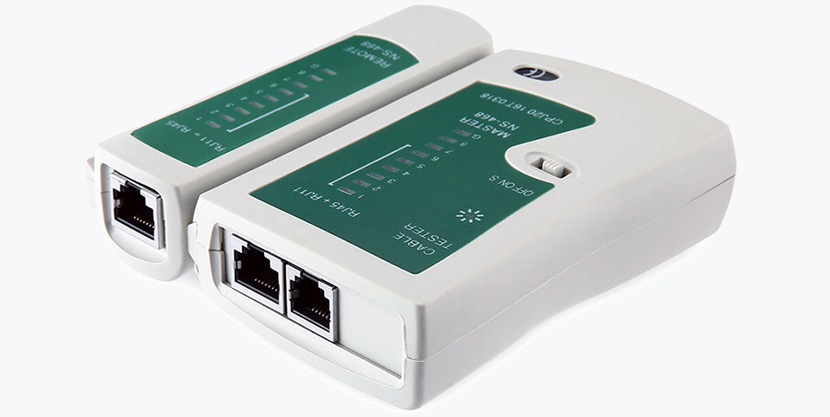

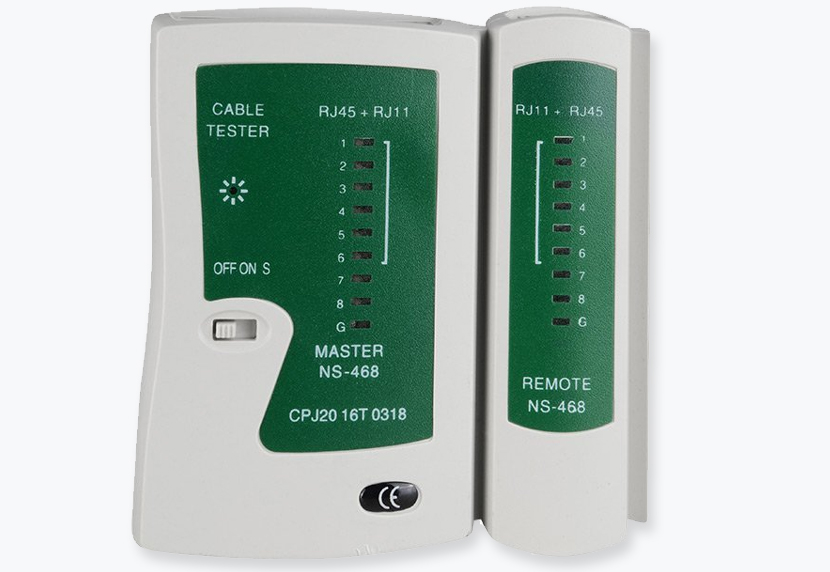

Конструктивно простой кабель тестер для проверки кабелей с разъемами RJ45 и RJ11состоит из двух сочлененных друг с другом частей:

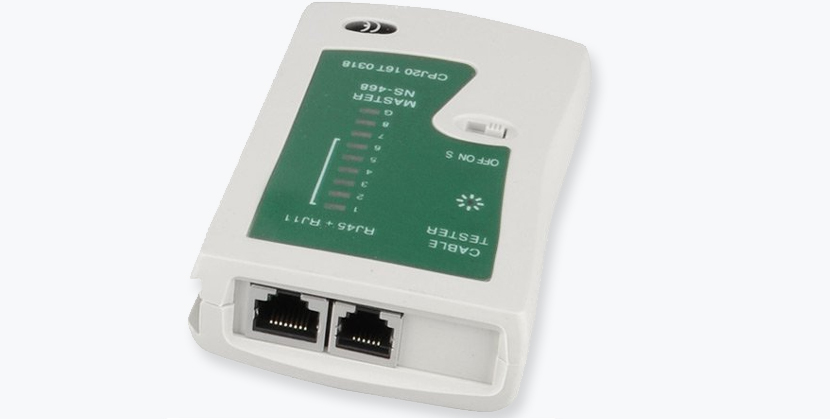

• основная часть,

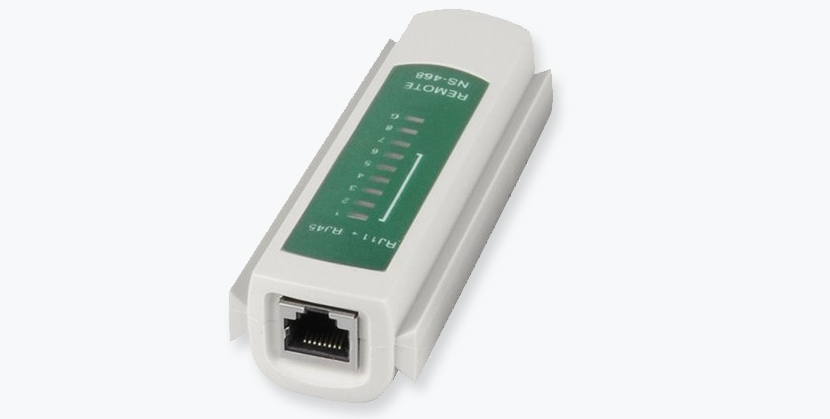

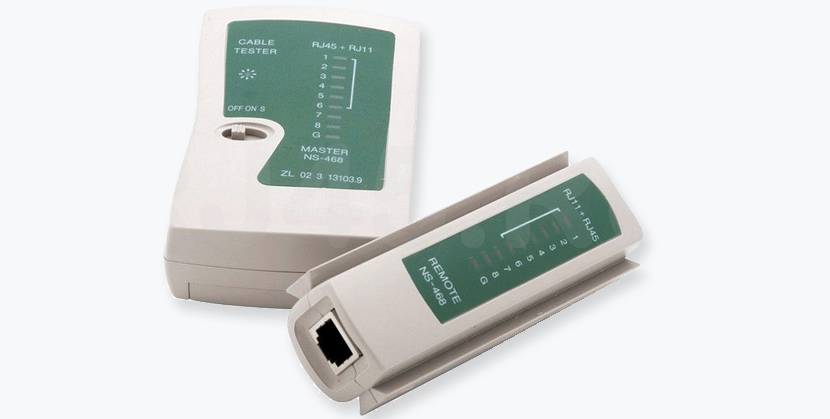

• удаляемая часть (которая при необходимости "отстёгивается" от основной части движением по направляющим типа "ласточкин хвост).

Основная часть кабельного тестера служит для выбора режима работы и генерации стимулирующих сигналов.

Удаляемая часть подключается к удаленному концу тестируемого кабеля – она служит для контроля прохождения сигналов.

Каждая из частей содержит светодиоды индикации, номера которых соответствуют номерам жил тестируемого кабеля.

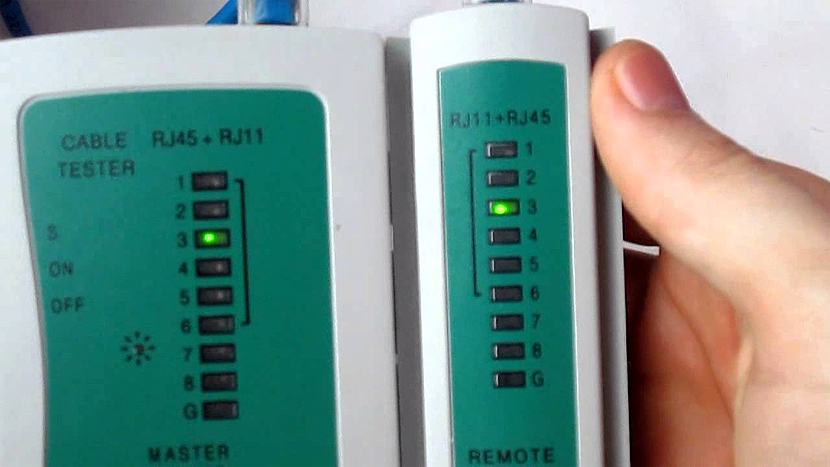

Светодиодная индикация поочередного опроса каждого из проводов кабеля в любой момент времени отображается на сочлененных блоках LAN тестера следующим образом:

• слева индикация сигнала передатчика (до прохождения сигнала по данному проводу кабеля),
• справа индикация на выходе приемника (то есть, после прохождения сигнала по проводу).

Циклический опрос проводов осуществляется автоматически, при этом возможны 2 режима работы – быстрый тест и медленный тест.

Отсутствие индикации указывает на обрыв соответствующего провода.

Лан тестер позволяет обнаруживать замыкание проводов, а также контролировать распиновку кабелей, в частности, помогает отличить прямой кабель от кросс-кабеля. Некоторые модификации подобных кабельных тестеров позволяют также контролировать состояние коаксиальных кабелей с разъемами BNC.

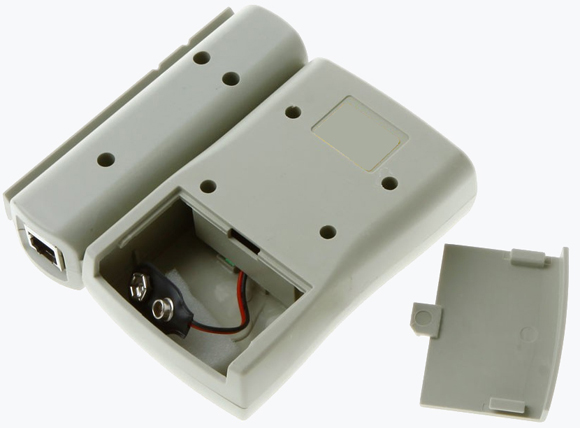

Питание кабельного тестера осуществляется от (9 В)-батареи типа "Крона", размещаемой в специальном батарейном отсеке основной части.

Тестер для обнаружения места обрыва

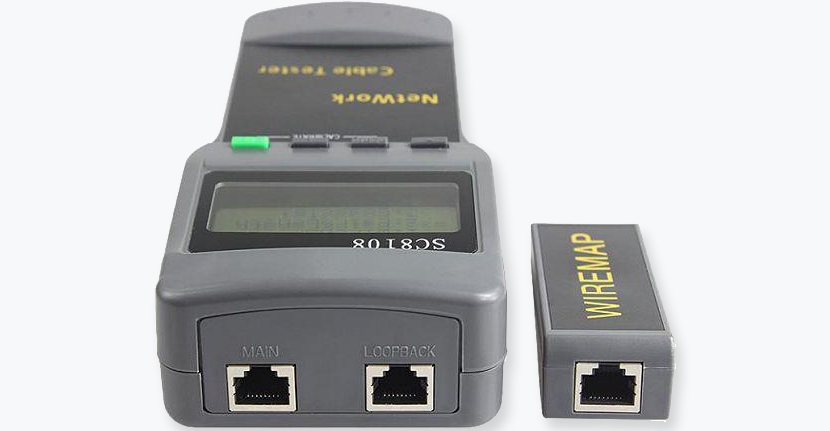

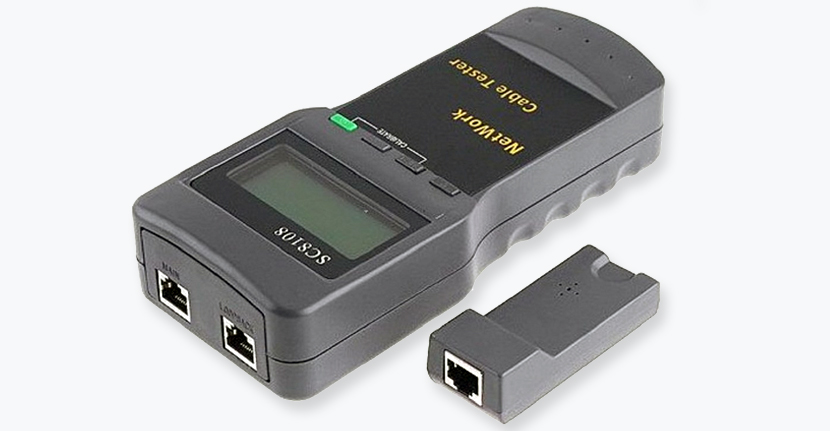

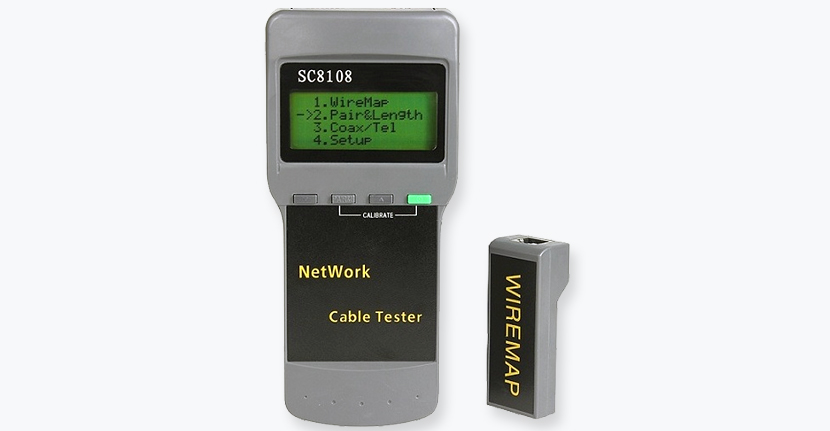

Вариант кабельного тестера:

Он обладает расширенными функциями обнаружения неисправностей кабелей состоит из двух частей:

• основной блок с ЖК-экраном и кнопками управления,
• удаленная часть с встроенным зуммером для подключения .

Одним из главных достоинств LAN тестера является то, что он не просто констатирует наличие неисправности, но и позволяет получить значение расстояния (по кабелю) до места обрыва одного или сразу нескольких проводов кабеля (режим "Pair&Lenght"). Достаточно высокая точность измерений достигается предварительной калибровкой прибора (в режиме "Setup").

Реализация данной функции достигнута использованием встроенного в прибор TDR-рефлектометра кабельных линий (Time Domain Reflectometer), который в процессе измерения посылает по проводам тестируемого кабеля короткие импульсы и анализирует параметры сигналов, отраженных от неоднородностей кабеля.

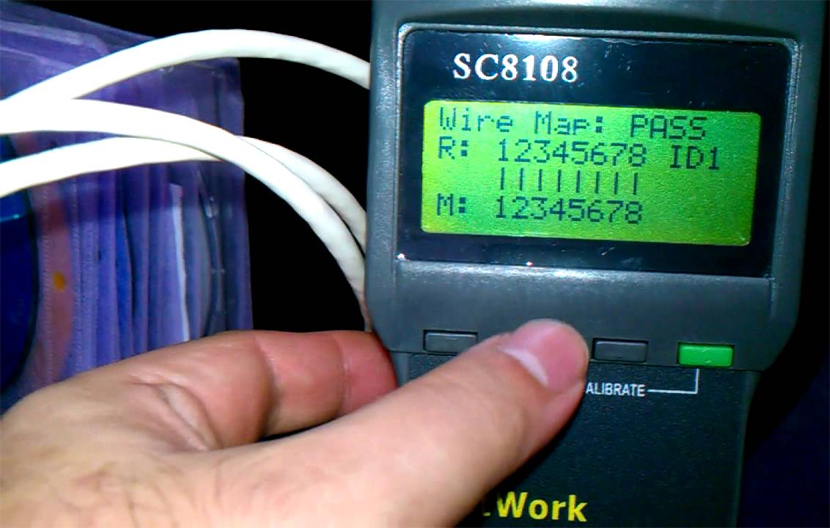

Особенностью данного кабельного тестера является и то, что в случае короткого замыкания он указывает (в режиме WireMap) все пары закороченных между собой проводов (если их несколько).

Данный кабель тестер позволяет также тестировать телефонные и коаксиальные кабели.

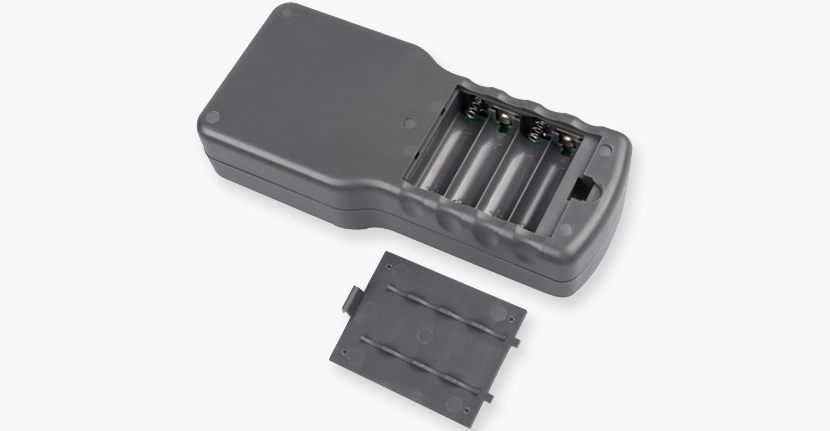

Питается кабельный тестер от 4 батареек типа ААА; если прибором не пользуются в течение получаса, он автоматически выключается.
