Контактная арматура для СИП

Зажим ответвительный прокалывающий P2X-95.1 (16-95;2,5-35)
  • Сечение проводника основной линии, мм²: 16-95
  • Сечение проводника ответвления, мм²: 2,5-35
Ограничитель перенапряжений с прокалывающим зажимом ОР 600/28
Цена при общей сумме заказа от 100 т.р.
от 1,00 Р
  • Длительно-допустимое напряжение, В: 280
  • Ток разряда, kA: 10-40
  • Сечение кабеля, мм²: 2,5-35/16-95
  • Температура эксплуатации, °C: от -40 до +70
  • Энергопоглащающая способность, Дж/В: 4,1
Зажим ответвительный прокалывающий P2X-150 (50-150;6-35)
Цена при общей сумме заказа от 100 т.р.
от 86,83 Р
  • Сечение проводника основной линии, мм²: 50-150
  • Сечение проводника ответвления, мм²: 6-35
Зажим ответвительный прокалывающий P1X-95 (16-95;1,5-10)
Цена при общей сумме заказа от 100 т.р.
от 74,45 Р
  • Сечение проводника основной линии, мм²: 16-95
  • Сечение проводника ответвления, мм²: 1,5-10
Зажим ответвительный плашечный AL-16-70-2
  • Сечение кабеля, мм²: 16-120 Al, 16-70 Cu
  • Стягивающих болтов, шт: 2
Колпачок концевой 4-50
  • Сечение проводника основной линии, мм²: 4-50
  • Диаметр проводника, мм²: 4-13
Зажим ответвительный плашечный AL-16-70-1
  • Сечение кабеля, мм²: 16-120 Al, 16-70 Cu
  • Стягивающих болтов, шт: 1
Зажим ответвительный прокалывающий P4X-150 (35-150;35-150)
  • Сечение проводника основной линии, мм²: 35-150
  • Сечение проводника ответвления, мм²: 35-150
Зажим ответвительный прокалывающий P3X-95 (25-95;25-95)
  • Сечение проводника основной линии, мм²: 25-95
  • Сечение проводника ответвления, мм²: 25-95
Зажим ответвительный прокалывающий P1-71-AL
Предназначен для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1кВ.

Зажимы, ограничители, колпачки

Контактная арматура для самонесущих изолированных проводов (СИП) включает в себя несколько устройств, среди которых прокалывающие ответвительные зажимы.

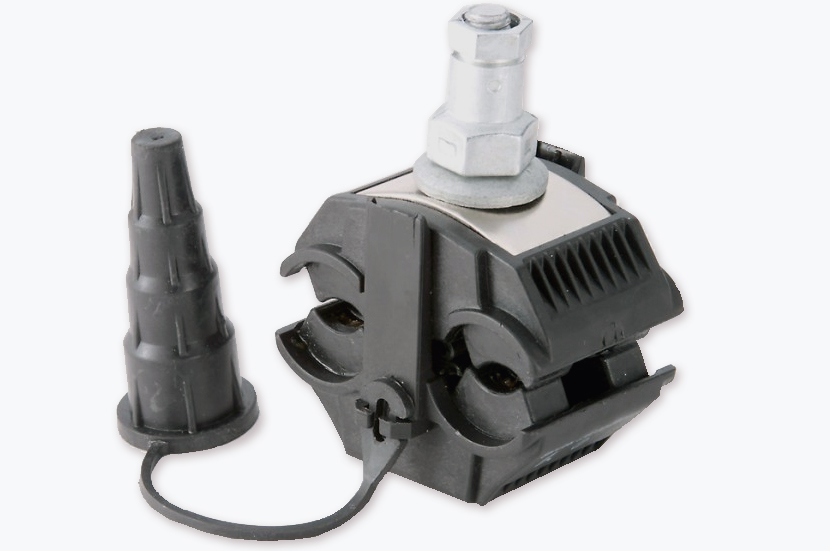

Зажим ответвительный прокалывающий

Особенность этих устройств — они обеспечивают надежный контакт между проводами благодаря прокалыванию их изоляции специальными зубцами. То, что при традиционном монтаже электрических проводов (нарушение их изоляции и контактирование металла проводника с токопроводящими частями оборудования) является неисправностью, приводящей к негативным последствиям, в технологии СИП реализуется сознательно — это несомненное достоинство. При этом упрощается и ускоряется проведение монтажа (не требуется удаления изоляции).

Наилучшая форма зубцов контактных пластин – трапециевидная, поскольку при этом:

  • не разрушается оставшаяся часть изоляции,
  • не повреждается алюминиевая жила СИП,
  • не происходит проникновение влаги.

Качественная реализация подхода возможна лишь при обеспечении монтажником заданного, дозированного усилия при затягивании головки ответвительного зажима. Это требование можно выполнить, используя при работе гаечный динамометрический ключ. Лучшие результаты достигаются при использовании зажимов, у которых затяжной болт имеет срывную головку, срыв которой калиброван на определенное усилие. В этом случае полностью исключается ситуация, когда он будет либо недотянут, либо перетянут.

Для каждого соединения должен использоваться лишь один прокалывающий зажим. При выборе их типа надо руководствоваться теми сечениями, контакт между которыми требуется обеспечить (в диапазоне от 1,5 мм2 до 150 мм2). Концы ответвительных проводов изолируются с помощью специальных концевых колпачков (они же предотвращают попадание влаги). Тип колпачков выбирается под сечение проводов от 6 мм2 до 150 мм2.

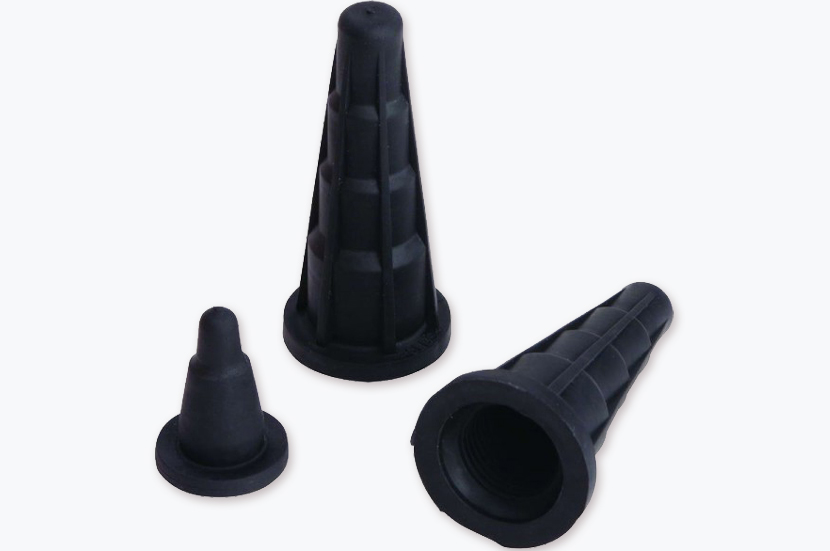

Концевые колпачки

На прокалывании изоляции основано подключение ограничителей перенапряжения.

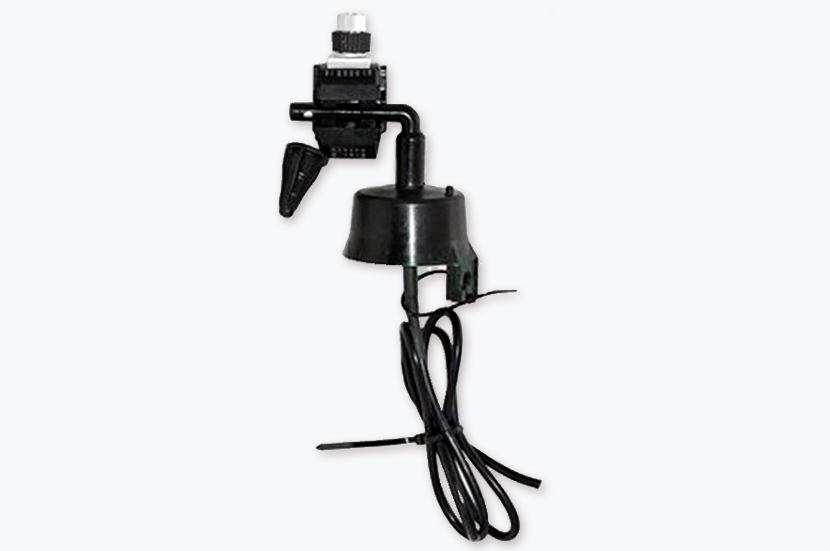

Ограничитель напряжения с прокалывающим зажимом

Для выбора жилы из жгута, на которой должен быть смонтирован прокалывающий зажим, используются не повреждающие изоляцию разделительные клинья.

Среди устройств контактной арматуры существуют не только прокалывающие изоляцию ответвительные, но и плашечные зажимы, которые могут использоваться двояко:

  • для соединения неизолированных проводов,
  • для перехода от неизолированного на изолированный (или наоборот).

Во 2-м случае перед выполнением монтажа необходимо с изолированного провода удалить изоляцию, а также зачистить поверхности от оксидной пленки.

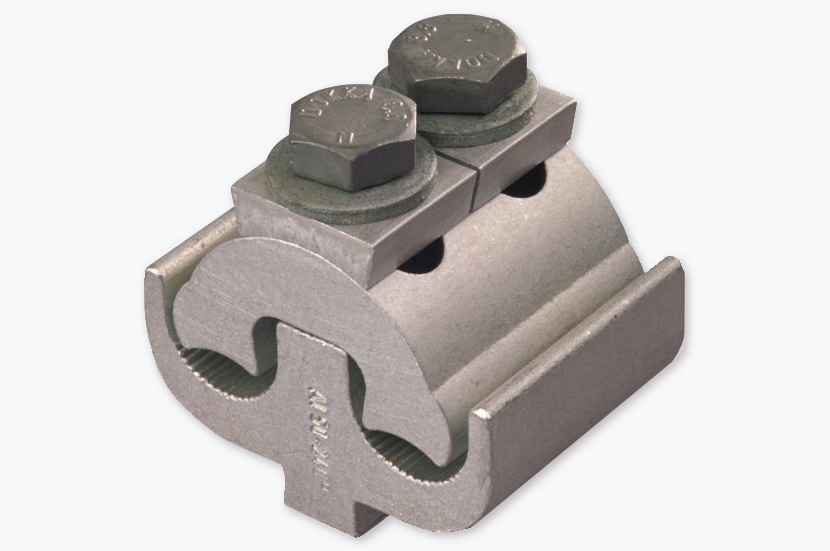

Зажим ответвительный плашечный

Насечка внутри плашечных зажимов повышает качество соединения. Допускается соединение алюминиевых и медных проводов.
