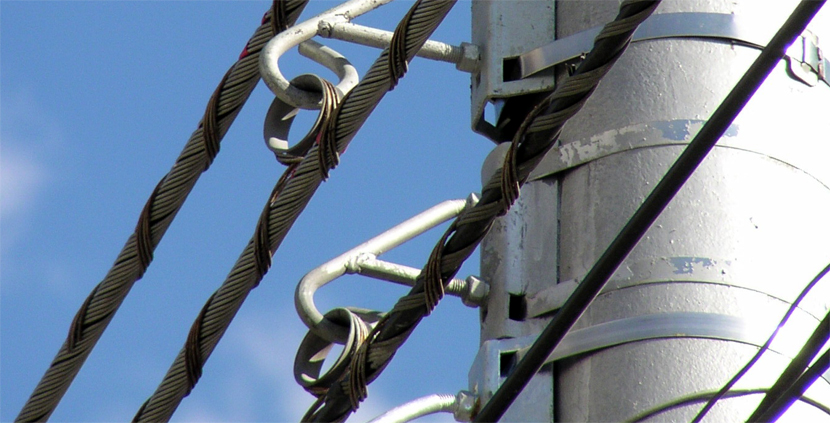

Поддерживающая с протектором
- Диаметр кабеля, мм: 15,7/17,3
- Длина пролета: 500
- Диаметр кабеля, мм: 12,9/14,1
- Длина пролета: 500
- Диаметр кабеля, мм: 14,2/15,6
- Длина пролета: 500
- Диаметр кабеля, мм: 9,5/10,5
- Длина пролета: 110
- Диаметр кабеля, мм: 12,9/14,1
- Длина пролета: 110
- Диаметр кабеля, мм: 11,7/12,8
- Длина пролета: 110
- Диаметр кабеля, мм: 10,6/11,6
- Длина пролета: 110
- Диаметр кабеля, мм: 15,7/17,3
- Длина пролета: 110
- Диаметр кабеля, мм: 14,2/15,6
- Длина пролета: 110
- Диаметр кабеля, мм: 12,9/14,1
- Длина пролета: 110
- Диаметр кабеля, мм: 17,4/19,1
- Длина пролета: 110
Поддерживающие зажимы с протекторами
Поддерживающая спиральная арматура может иметь повышенные технические показатели в случае совместного использования ее с так называемыми протекторами.
Они представляют собой спиральные пряди, склеенные из четырех кусков стальной проволоки.
Монтаж натяжных зажимов с протектором непосредственно на оптический кабель позволяет получить реализацию поддерживающей арматуры, которая обладает техническими характеристиками:
- допустимый диаметр кабеля, с точностью (0,2… 1,0) мм, в пределах (9,5… 19,1) мм;
- длина пролета (110… 500) м.
С использованием протектора допустимая длина пролета между опорами линий связи по сравнению с обычным спиральным креплением возрастает на порядок. Это положительно сказывается на экономических показателях проекта. Допустимыми являются углы поворота трассы до 15°.
Технологическая операция размещения проста и близка по исполнению к установке обычного натяжного зажима типа НСО.
