Зажим спиральный натяжной НСО-6(10)-9,5/10,5

  • Диаметр кабеля, мм: 9,5/10,5
  • Рабочее тяжение кабеля, кН: 6
  • Прочность заделки кабеля в зажиме, кН: 10

Зажим спиральный поддерживающий ПСО-50-9,5/10,5

  • Диаметр кабеля, мм: 9,5/10,5
  • Рабочее тяжение кабеля, кН: 0,5
  • Прочность заделки кабеля в зажиме, кН: 2

Зажим спиральный натяжной НСО-6(10)-12,9/14,1-L для подвески оптического кабеля

  • Диаметр кабеля, мм: 12,9/14,1
  • Рабочее тяжение кабеля, кН: 6
  • Прочность заделки кабеля в зажиме, кН: 10

Зажим спиральный натяжной НСО-10(17)-12,9/14,1 П

  • Диаметр кабеля, мм: 12,9/14,1
  • Рабочее тяжение кабеля, кН: 10
  • Прочность заделки кабеля в зажиме, кН: 17

Зажим спиральный натяжной НСО-6(10)-10,6/11,6

  • Диаметр кабеля, мм: 10,6/11,6
  • Рабочее тяжение кабеля, кН: 6
  • Прочность заделки кабеля в зажиме, кН: 10

Зажим спиральный поддерживающий ПСО-110-12,9/14,1 П-К

  • Диаметр кабеля, мм: 12,9/14,1
  • Длина пролета: 110

Зажим спиральный натяжной НСО-10(17)-10,6/11,6 П

  • Диаметр кабеля, мм: 10,6/11,6
  • Рабочее тяжение кабеля, кН: 10
  • Прочность заделки кабеля в зажиме, кН: 17

Зажим спиральный натяжной оптический НСО-6(10)-12,9/14,1

  • Диаметр кабеля, мм: 12,9/14,1
  • Рабочее тяжение кабеля, кН: 6
  • Прочность заделки кабеля в зажиме, кН: 10

Зажим спиральный поддерживающий ПСО-500-12,9/14,1 П-Л

  • Диаметр кабеля, мм: 12,9/14,1
  • Длина пролета: 500

Зажим спиральный поддерживающий ПСО-50-10,6/11,6

  • Диаметр кабеля, мм: 10,6/11,6
  • Рабочее тяжение кабеля, кН: 0,5
  • Прочность заделки кабеля в зажиме, кН: 2

Зажим спиральный натяжной НСО-5(9)-10,6/11,6

  • Диаметр кабеля, мм: 10,6/11,6
  • Рабочее тяжение кабеля, кН: 5
  • Прочность заделки кабеля в зажиме, кН: 9

Зажим спиральный натяжной НСО-10(17)-14,2/15,6 П с протектором

  • Диаметр кабеля, мм: 14,2/15,6
  • Рабочее тяжение кабеля, кН: 10
  • Прочность заделки кабеля в зажиме, кН: 17

Зажим спиральный поддерживающий ПСО-50-14,2/15,6 для оптического кабеля

  • Диаметр кабеля, мм: 14,2/15,6
  • Рабочее тяжение кабеля, кН: 0,5
  • Прочность заделки кабеля в зажиме, кН: 2

Зажим спиральный поддерживающий ПСО-110-15,7/17,3 П-К

  • Диаметр кабеля, мм: 15,7/17,3
  • Длина пролета: 110

Зажим спиральный натяжной НСО-9(15)-12,9/14,1 для оптики

  • Диаметр кабеля, мм: 12,9/14,1
  • Рабочее тяжение кабеля, кН: 9
  • Прочность заделки кабеля в зажиме, кН: 15

Зажим спиральный натяжной НСО-6(10)-11,7/12,8

  • Диаметр кабеля, мм: 11,7/12,8
  • Рабочее тяжение кабеля, кН: 6
  • Прочность заделки кабеля в зажиме, кН: 10

Спиральные зажимы

Спиральная арматура для оптического кабеля самонесущего неметаллического (ОКСН) — техническое решение, которое отличается от традиционно используемых зажимов.

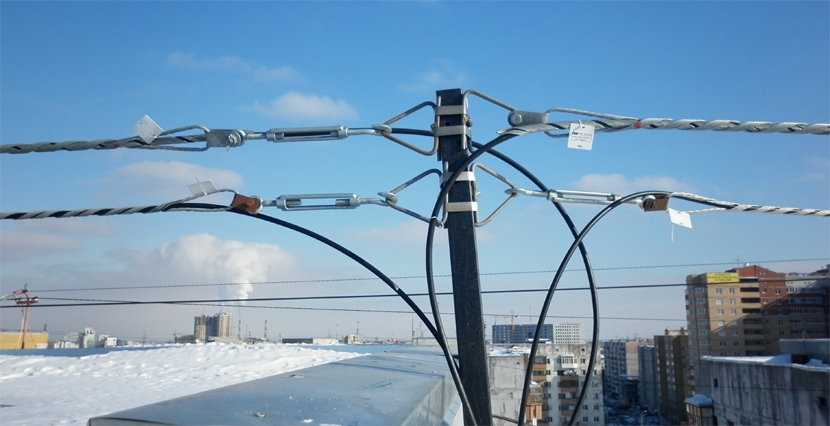

Спиральная арматура ОКСН

Например, в клиновых натяжных зажимах кабель зажимается лишь по длине клиньев. Именно на этом сравнительно коротком участке происходит приложение растягивающего усилия при монтаже его на опорах воздушных линий связи.

В зажимах спиральной арматуры фиксация кабеля осуществляется с помощью проволочных спиралей, распределенных по значительной длине. Благодаря этому при подвесе на ВЛ растягивающее усилие на единицу длины оказывается существенно меньшим, нежели в клиновых типах (воздействие на кабель более щадящее).

Другие достоинства:

  • надежность крепления, не повреждающая оболочку;
  • защита проводов от опасных изгибов, вибраций, перетираний и других механических воздействий, что увеличивает срок службы;
  • скорость и удобство монтажа, поскольку специальный инструмент и приспособления при этом не требуются.

Конструкция зажимов

Они производятся из стальной проволоки определенного диаметра и шага повива. Используемая проволока имеет антикоррозийное покрытие. Для лучшего сцепления на внутреннюю часть спирали наносится абразивное покрытие.

Объединение нескольких спиралей, проклеенных компаундом, и коуша или лодочки посередине спиралей может образовывать два вида спиральных зажимов:

  • натяжной,
  • поддерживающий.

Используемые спирали образуют букву "U", а начала и концы в этом случае направлены в одну сторону – противоположную от коуша.

В поддерживающем зажиме начала спиралей направлены по горизонтали в одну сторону, а концы – в противоположную. Спиральный характер повива проволоки ограничивает область применения данной арматуры только кабелями с круглым сечением.

При подборе следует помнить, что каждый из зажимов изготавливается под определенный диапазон диаметров кабеля; погрешность не должна превышать (0,2… 1,0) мм.

В пределах всего класса спиральной арматуры поддерживается однородность и преемственность этой технологии. Например, дополнительно размещаемые на оптическом кабеле спирали могут выполнять роль так называемого протектора. Проволочные виды используются в качестве гасителей вибраций.

В продаже спиральный крепеж от 60-70 рублей — актуальные цены в каталоги или прайс-листе. Доставим заказ по Санкт-Петербургу или отправим по России, в страны СНГ.
