- под 2 модуля для формирования TS потоков
- 2 слота под блоки питания
- CI интерфейс с двумя слотами (PCMCIA)
- WEB интерфейс

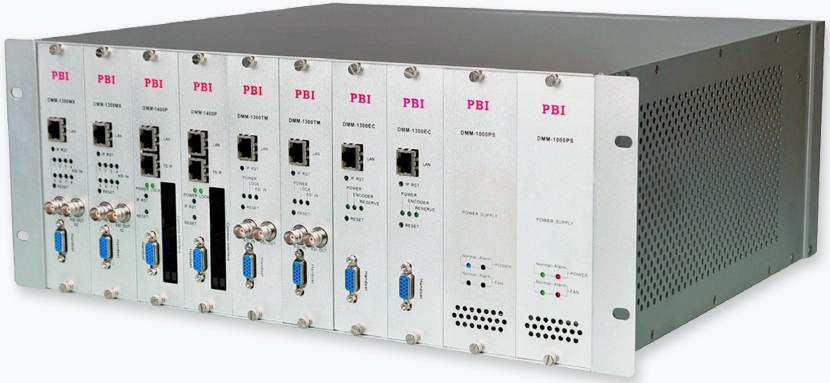

- EC 4U x 19" для 9 модулей
- LAN control
- 1U 19"
вход QPSK, 8PSK и ASI
поддержка Common Interface х 2

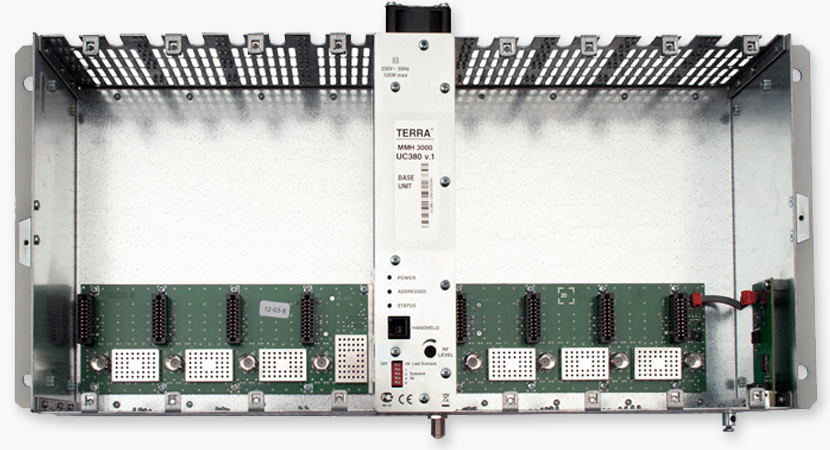

- ББ на 8 модулей
- 19” на 5U
- блок питания
- охлаждение
Телевизионные головные станции КТВ
Головные станции – это радиоэлектронные системы, предназначенные для формирования в сетях кабельного телевидения (КТВ) сигналов, максимально удовлетворяющих потребностям телезрителей конкретного региона.
Выходные сигналы головных станций, как минимум, соответствуют стандартам аналогового телевидения в диапазонах метровых (МВ) и дециметровых волн (ДМВ). То есть они могут без ограничения приниматься обычными телевизорами. Чем выше отношение сигнал/шум выходного сигнала, тем выше качество изображения. Тем больше абонентов может быть подключено к данной головной станции. Тем выше ее место в иерархии "центральная – узловая – местная". Тем выше цена оборудования.
Типы входных сигналов
Кроме качества "картинки", телезрителей интересует возможное количество принимаемых каналов. Для достижения этой цели однородные выходные сигналы формируются из различных входных, среди которых могут быть сигналы:
- эфирного телевидения – аналогового, либо цифрового (DVB-T2);
- видеосигналы (студийные, с камер видеонаблюдения, видеозаписи и пр.);
- спутникового – цифрового (DVB-S2);
- IP-телевидения;
- от других головных станций.

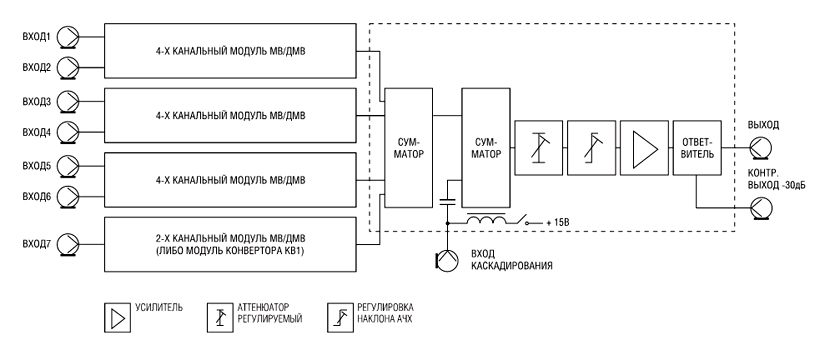

Для обработки аналоговых сигналов эфирного телевидения служат сравнительно простые головные станции прямого усиления. Они состоят из набора перестраиваемых по частоте или коммутируемых (по одному на каждый канал) малошумящих усилителей.

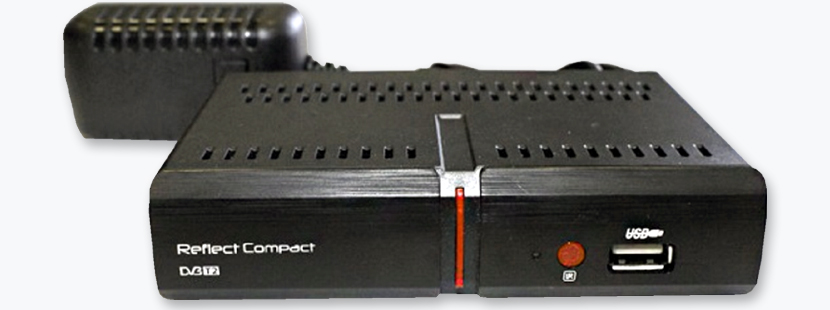

Выходные сигналы усилителей выравниваются по уровню, а затем суммируются и подаются в кабельную распределительную сеть. Прием возможен на ДМ антенну с помощью STB (Set-Top-Box) - тюнера цифрового ТВ (DVB-T2).
Для трансляции видеосигналов используются модуляторы, преобразующие видеосигналы в телевизионные радиосигналы МВ или ДМВ диапазона.
Доставка абонентам спутникового телевидения
Для обработки сигналов и суммирования их с другими ТВ сигналами применяются различные технические решения:
- Однокабельная система. Вход с антенны (950…2150) МГц QPSK (DVB-S) + Вход с антенн эфирного телевидения (47… 862) МГц (АМ) -> Распределительная сеть (с полосой до 2150 МГц и специальными розетками) -> Телевизор + Спутниковый цифровой ресивер -> Телевизор. Количество принимаемых каналов может быть увеличено с помощью технологии Single Cable Solution (сигналы разных поляризаций разносятся по частоте, а потом суммируются) или IF-IF Processing (выбранные оператором спутниковые каналы диапазона 950-2150 МГц переносятся по частоте в пределах этого же диапазона с последующим их суммированием).
- "Многокабельная" матричная система Star Distribution с помощью мультисвичей обеспечивает подключение различных абонентов к нескольких спутниковым антеннам.
- Конвертирование FM-AM. Вход со спутниковой антенны (950…2150) МГц QPSK (DVB-S) -> Цифровой приемник -> Видеосигнал -> Модулятор -> (47… 862) МГц (АМ) со спутниковой антенны + Вход с антенн эфирного телевидения (47… 862) МГц (АМ) -> Распределительная сеть -> Телевизор. Число доступных каналов определяется количеством декодеров головной станции.
- Трансмодуляция QPSK – QAM. Вход со спутниковой антенны (950…2150) МГц QPSK (DVB-S) -> Демодулятор -> Цифровой поток -> Модулятор -> (47… 862) МГц QAM (DVB-C) со спутниковой антенны + Вход с антенн эфирного TV (47… 862) МГц (АМ) -> Распределительная сеть -> Телевизор + Кабельный цифровой ресивер (ресивер-декодер MPEG-2/DVB с демодулятором QAM) -> Телевизор
Сигналы по протоколу IP (IPTV) головная станция может принимать от соответствующего источника, например, по Ethernet. Существуют IPTV-головные станции, выходные сигналы которых распространяются по цепи: IP-сеть провайдера -> STB абонента -> Телевизор.
Особенность цифрового телевидения — оператор может объединять в единый цифровой пакет несколько телевизионных каналов (так называемый мультиплекс). Их просмотр может быть как бесплатным, так и платным (в последнем случае каналы кодируются).
Особенности головных станций
Характерные черты:

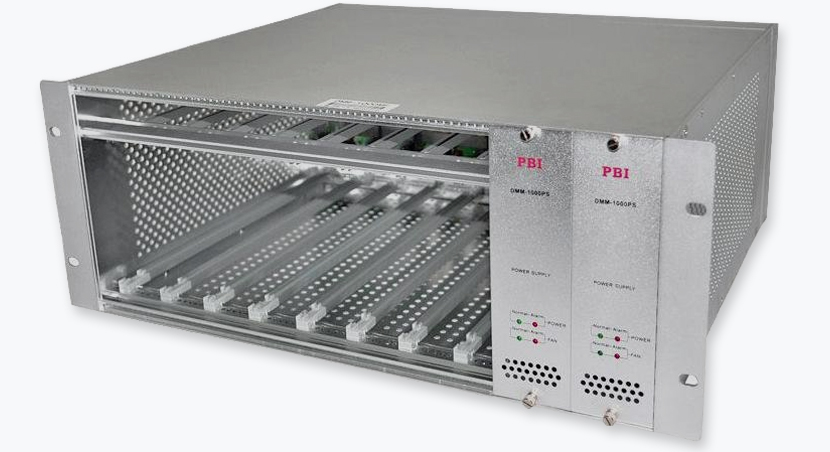

- наличие единого конструктива в виде базового блока (шасси), в который могут устанавливаться различные модули (с возможностью при необходимости каскадирования приборов);
- многофункциональность используемых модулей;
- наличие двух источников питания (один из них для резервирования).
Это придает устройствам гибкость при проектировании, масштабируемость и надежность в работе.
