Спутниковые мультисвитчи

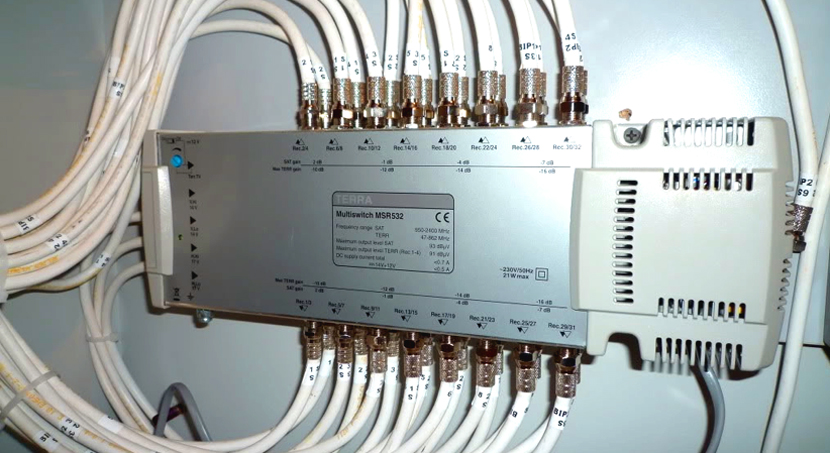

Мультисвитч для спутниковой антенны
Мультисвитч — собирательный термин, объединяющий оборудование для оснащения домов коллективными системами спутникового телевидения (Satellite television). Мультисвитчи для спутниковой антенны одновременно обеспечивают подключение к телевизорам и сигналов эфирного наземного TV (Terrestrial television).
Система строится из следующих "блоков":
- мультисвичи,
- усилители (пассивные модели без усилителей, активные — с усилителями),
- ответвители,
- источники питания.
Построение системы спутникового и наземного телевидения

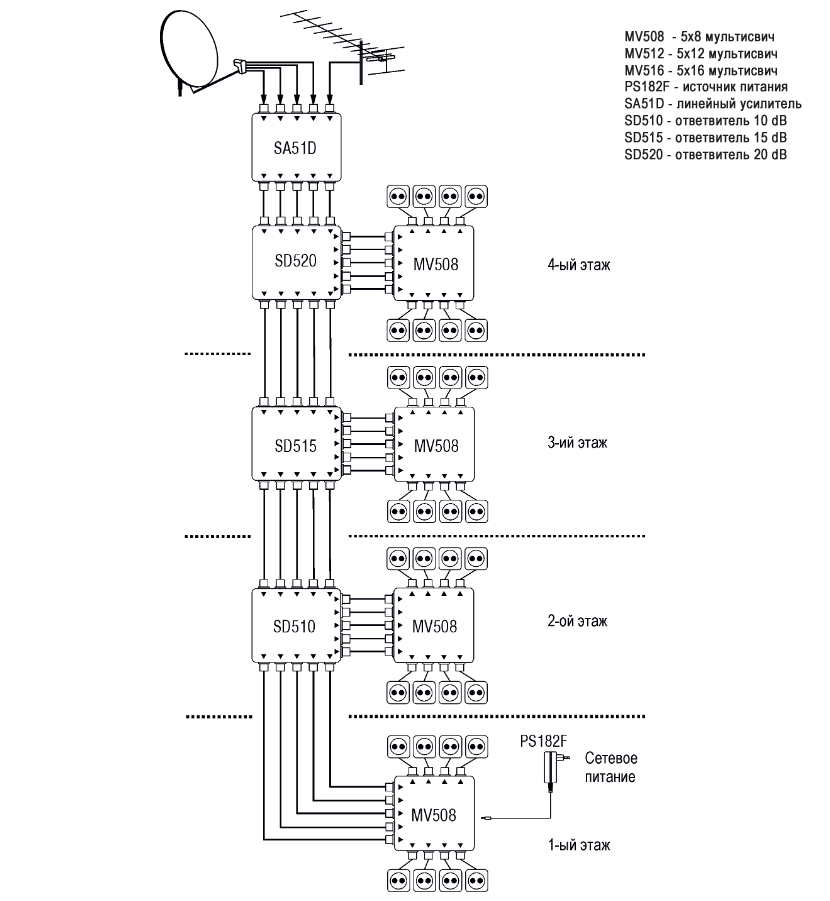

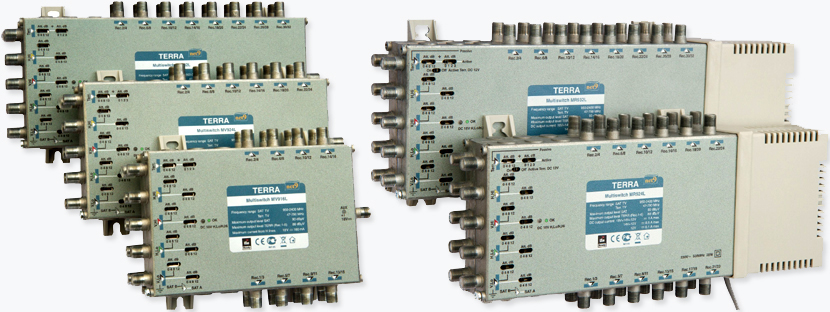

Сказанное лучше всего проиллюстрировать на примере популярных мультисвитчей TERRA. Например, требуется оснастить телевизионным вещанием 4-этажный дом с 8 абонентскими телевизорами на каждом этаже.
Для этого можно использовать так называемую 5-кабельную распределительную систему.
В этом случае на 5 входах/выходах линейного усилителя SA51D существуют следующие сигналы (если используется спутниковый конвертер с 4 выходами):
- "V,Lo" - постоянное напряжение 14 В (вертикальная поляризация), тона нет (нижний частотный поддиапазон); сигнал ПЧ спутникового эфирного телевидения (950…2150) МГц;
- "H,Lo" - постоянное напряжение 18 В (горизонтальная поляризация), тона нет (нижний частотный поддиапазон); (950…2400) МГц;
- "V,Hi" - постоянное напряжение 14 В (вертикальная поляризация), тон 22 кГц 0,6 В (верхний частотный поддиапазон); (950…2150) МГц;
- "H,Hi" - постоянное напряжение 18 В (горизонтальная поляризация), тон 22 кГц 0,6 В (верхний частотный поддиапазон); (950…2150) МГц;
- "Terr.TV": сигнал наземного цифрового телевидения (47…862) МГц.

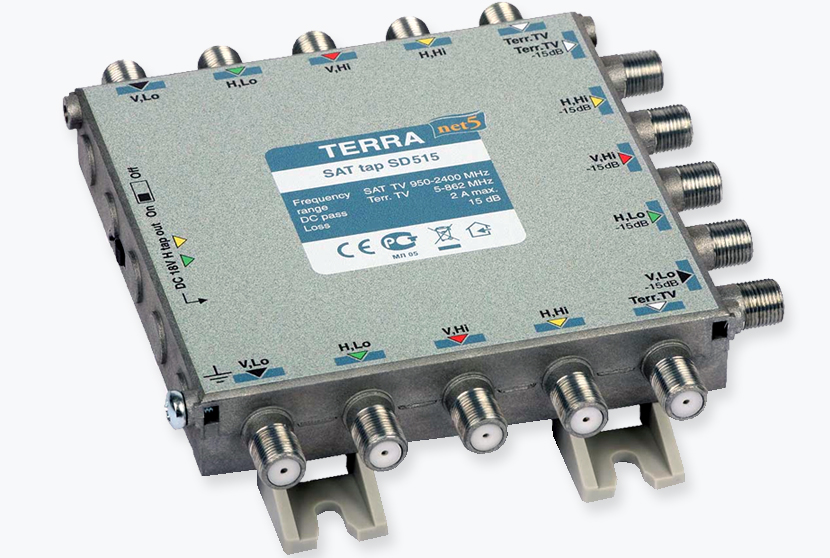

Ответвители SD520, SD515D, SD510 (с затуханием 20 дБ, 15 дБ, 10 дБ), установленные на каждом этаже здания, служат для выравнивания уровней сигналов.

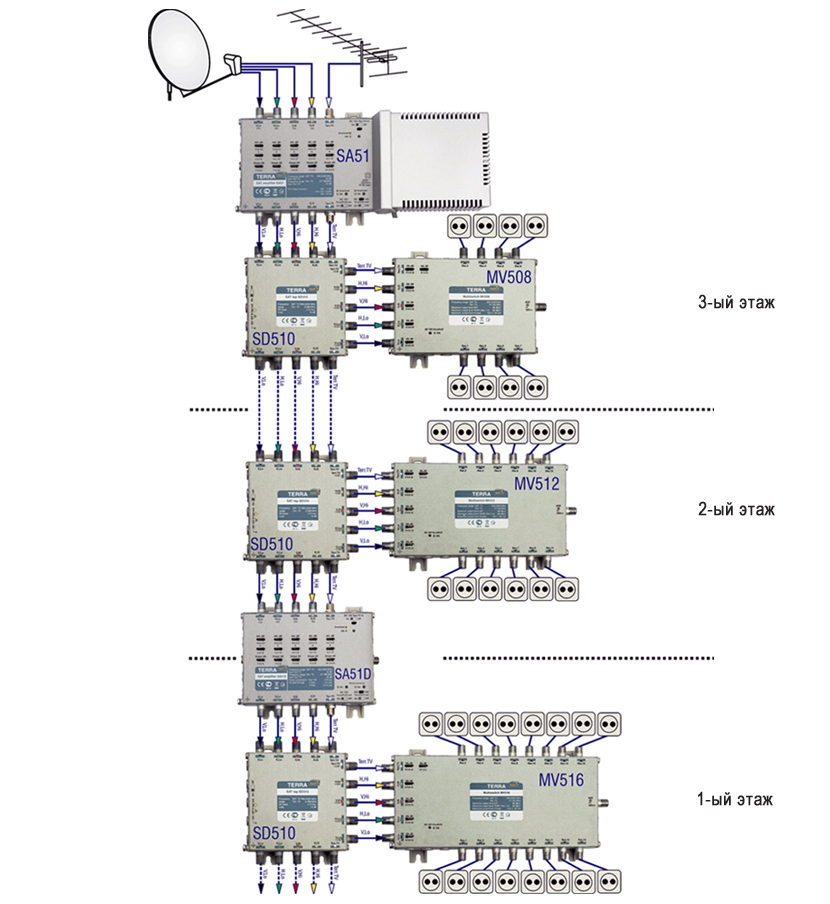

Мультисвитчами в таком проекте являются приборы MV508, каждый из 8 выходов которых соединен с соответствующей абонентской розеткой с разъемами для подключения спутникового и наземного телевидения (количество выходов указывается в его наименовании: MV508 - 8, MV512 - 12, MV516 - 16 и т.д.):
При такой схеме каждый абонент может независимо выбирать поддиапазон и поляризацию ТВ сигналов; без ресивера он может смотреть передачи наземного эфирного телевидения.
Варианты использования

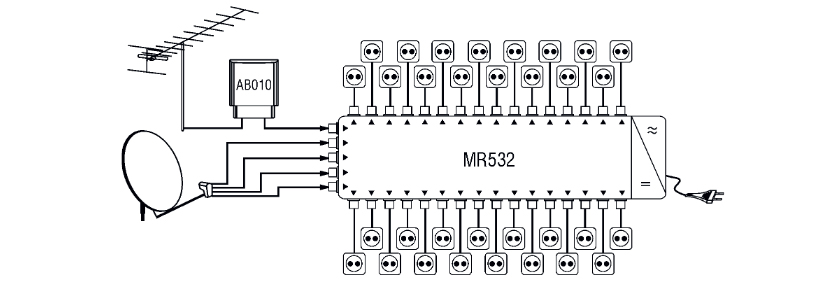

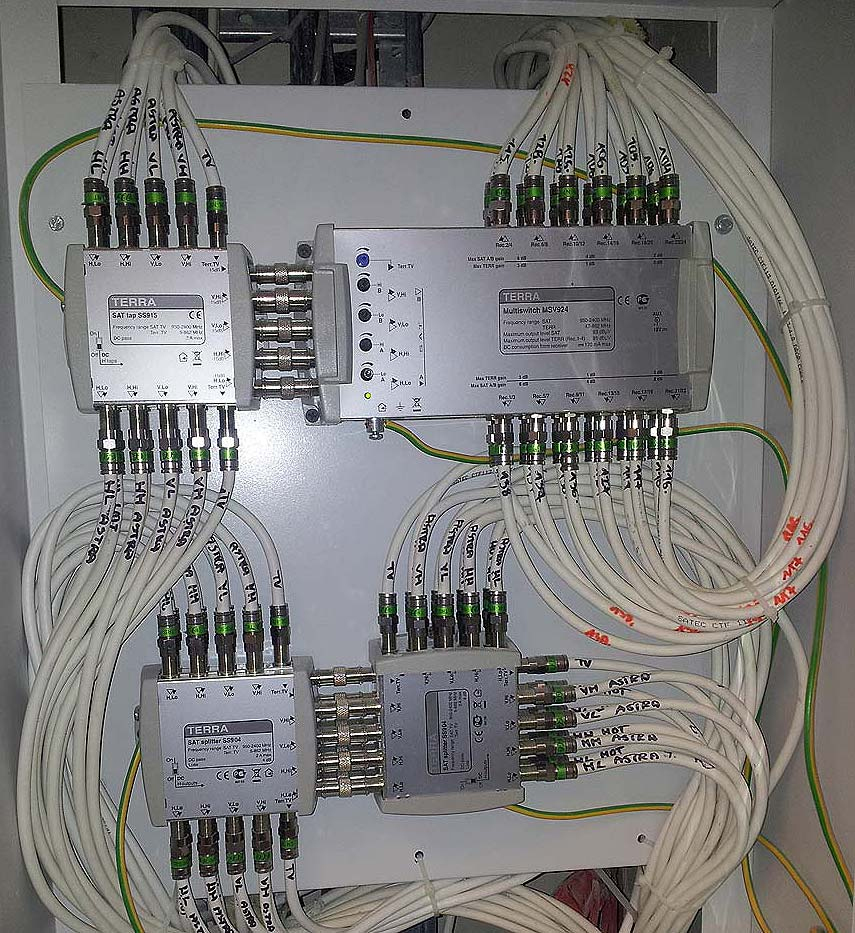

Простейшее решение — радиальное подключение абонентов. Антенные мультисвитчи допускают каскадное включение.

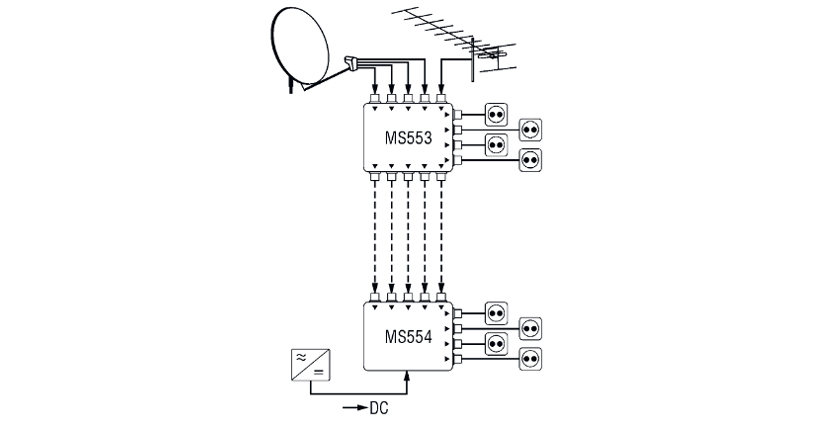

При этом используются устройства двух типов:
- проходные (например, MS553),
- оконечные (например, MS554).
Модификации приборов могут иметь как встроенные источники питания, так и питаться от внешних источников.
