Оптические пигтейлы

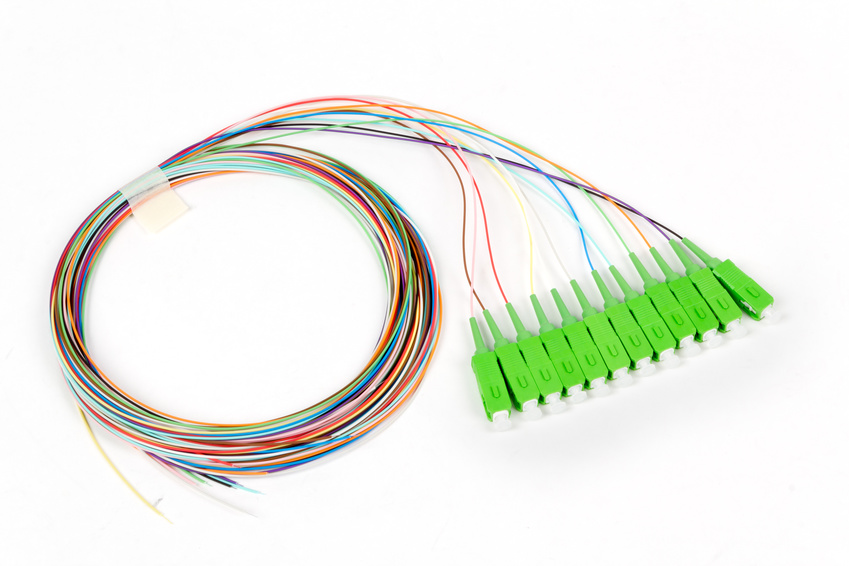

Пигтейлы — конструктивные элементы оптических кроссов. За счет их использования реализуется технологичное решение разделки тончайших оптических волокон (диаметр которых составляет 150 мкм) подводимого кабеля, его оконцовка.

С помощью пигтейлов производится переход от волокон подводимого оптического кабеля к соединителям (адаптерам), размещённым на передней панели кроссового оборудования. Для этого с внутренней стороны кросса в каждом из выбранных соединителей устанавливается оптоволоконный разъём (коннектор) с коротким "хвостом" оптоволокна (pigtail переводится как "поросячий хвостик"). Это оптоволокно пигтейла методом сварки соединяется с соответствующим оптоволокном кабеля - потери сигнала в таком соединении составляют (0,02… 0,1) дБ. Подобным образом осуществляется внутренняя коммутация кросса.

При выборе следует учитывать следующие параметры, влияющие на цену и характер монтажа:

• тип разъёма;
• тип полировки разъёма;
• характеристики оптоволокна.

Тип разъёма

Металлический разъём FC (сокращение от Fiber Channel) имеет конструкцию, обеспечивающую точный и надежный контакт соединяемых волокон. Фиксация разъёма в соединителе осуществляется с помощью накидной гайки М8х0,75, которая является частью данного разъёма.

Металлический разъём типа ST (Straight Tip) фиксируется в соединителе уже не с помощью резьбы, а за счет байонетного соединения.

Прямоугольный пластмассовый разъём SC (Subscriber Connector) обеспечивает фиксацию в соединителе с помощью защелки (не требуется вращательное движение рукой, которое не всегда бывает удобным).

Корпус разъёма типа LC (Little Connector) также выполнен из пластмассы. Отличие от SC – существенно меньшие размеры его корпуса.

Тип полировки

Для уменьшения потерь в месте стыковки волокон и снижения обратных отражений от торца оптического волокна исключительно важен тип полировки. Дело в том, что формирование лишь плоского торца, перпендикулярного к оси оптоволокна, является малоэффективным с точки зрения потерь в месте оптического контакта. Более перспективными являются типы полировки, отличающиеся усложненной формой торца. В продаже в основном представлены:

• UPC (Ultra Physical Contact) — здесь применена высококачественная полировка, осуществляемая не вручную, а механически. При данной полировке автоматически осуществляется учёт радиуса закругления наконечника. За счёт такого технологического решения удаётся добиться обратных потерь на уровне -55 дБ.
• Если переходник имеет обозначение APC (Angled Physical Contact), то это говорит об еще более качественном типе полировки. В этом случае обратные потери могут быть снижены до -65 дБ (плоскость торца не перпендикулярна оси оптоволокна, а составляет с ним угол порядка 82°).

Характеристики оптоволокна пигтейла

В переходниках-пигтейлах используется одномодовое (SM) или многомодовое (ММ) оптоволокно. Одномодовое (single mode) обеспечивает минимальные потери сигнала, передаваемого в виде световой волны лишь по одной траектории. Соотношение между диаметром сердцевины кварцевого стекла и наружным диаметром оптоволокна составляет 9/125 мкм. Многомодовое (multimode) допускает распространение сразу нескольких мод; оно характеризуется соотношением 50/125 мкм или 62,5/125 мкм.

Однако вне зависимости от типа, оптические волокна имеют защитную оболочку диаметром 0,9 мм; длина оптоволокна обычно составляет 1,5 м.

Монтаж

Исключительно малый размер оптических волокон заставляет помнить об осторожности при монтаже (иногда его называют как оптический монтажный шнур). Одно из обязательных требований — должен обеспечиваться регламентированный радиус изгиба.

Сварной стык соединяемых оптических волокон должен закрываться защитной гильзой КДЗС. С целью обеспечения надёжной механической защиты внутрь термоусадочной трубки должно заводиться не полностью зачищённое волокно, а оптоволокно частично в защитной оболочке.

Оптиковолоконные разъёмы с APC-полировкой (маркируются зеленым цветом) не совместимы с разъёмами, имеющими другой тип полировки. Не соблюдение этого правила может привести к повреждению.
