Усилители оптические EDFA
- WEB интерфейс
- SNMP управление
- Пассивное охлаждение
- 19" 1U
Оптический усилитель на 1 порт с максимальной выходной мощностью 23дБм (200mW)
Особенности:
- Глубина корпуса 205мм позволяет использовать усилитель в ограниченном пространстве
- Дисплей на лицевой панели для отображения текущего статуса оборудования и ручной регулировки
- Удобное дистанционное управление и мониторинг через web-браузер посредством протокола SNMP
- Автоматизированный контроль основных параметров:
- выходной оптической мощности
- температуры лазера
- АРУ (автоматическое регулирование усиления)
- WEB интерфейс
- SNMP управление
- Пассивное охлаждение
- 19" 1U
Оптический усилитель на 16 портов по 20,5дБм с общей выходной мощностью 35дБм (3160mw)
Особенности:
- Система резервного питания: наличие дублирующего БП на случай нештатной ситуации при выходе из строя основного БП
- Двойная система охлаждения для защиты лазера накачки от перегрева и более долгой службы усилителя:
- Активная – шесть вентиляторов на задней стенке
- Пассивная – массивный радиатор на боковой стенке. - Система защиты лазера: лазер автоматически отключается при отключении оптической мощности, что обеспечивает его надежную защиту
- Дисплей на лицевой панели для отображения текущего статуса оборудования и ручной регулировки
- Удобное дистанционное управление и мониторинг через web-браузер посредством протокола SNMP
- Автоматизированный контроль основных параметров:
- выходной оптической мощности
- температуры лазера
- АРУ (автоматическое регулирование усиления)
Оптический усилитель на 8 портов по 17,5дБм с общей выходной мощностью 28дБм (630mW)
Особенности:
- Дисплей на лицевой панели для отображения текущего статуса оборудования и ручной регулировки
- Удобное дистанционное управление и мониторинг через web-браузер посредством протокола SNMP
- Автоматизированный контроль основных параметров:
- выходной оптической мощности
- температуры лазера
- АРУ (автоматическое регулирование усиления)
- WEB интерфейс
- SNMP управление
- Пассивное охлаждение
- 19" 1U
Оптический усилитель на 8 портов по 18дБм с общей выходной мощностью 29дБм (800mW)
Особенности:
- Дисплей на лицевой панели для отображения текущего статуса оборудования и ручной регулировки
- Удобное дистанционное управление и мониторинг через web-браузер посредством протокола SNMP
- Автоматизированный контроль основных параметров:
- выходной оптической мощности
- температуры лазера
- АРУ (автоматическое регулирование усиления)
Оптический усилитель на 16 портов по 17,5дБм с общей выходной мощностью 32дБм (1580mw)
Особенности:
- Система резервного питания: наличие дублирующего БП на случай нештатной ситуации при выходе из строя основного БП
- Двойная система охлаждения для защиты лазера накачки от перегрева и более долгой службы усилителя:
- Активная – шесть вентиляторов на задней стенке
- Пассивная – массивный радиатор на боковой стенке. - Система защиты лазера: лазер автоматически отключается при отключении оптической мощности, что обеспечивает его надежную защиту
- Дисплей на лицевой панели для отображения текущего статуса оборудования и ручной регулировки
- Удобное дистанционное управление и мониторинг через web-браузер посредством протокола SNMP
- Автоматизированный контроль основных параметров:
- выходной оптической мощности
- температуры лазера
- АРУ (автоматическое регулирование усиления)
- WEB интерфейс
- SNMP управление
- Пассивное охлаждение
- 19" 1U

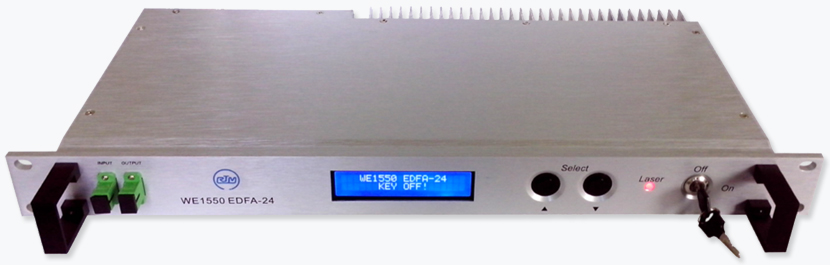

Оптический усилитель на 1 порт с максимальной выходной мощностью 24дБм (260mW)
Особенности:
- Глубина корпуса 205мм позволяет использовать усилитель в ограниченном пространстве
- Дисплей на лицевой панели для отображения текущего статуса оборудования и ручной регулировки
- Удобное дистанционное управление и мониторинг через web-браузер посредством протокола SNMP
- Автоматизированный контроль основных параметров:
- выходной оптической мощности
- температуры лазера
- АРУ (автоматическое регулирование усиления)
Оптический усилитель на 4 порта по 17,5дБм с общей выходной мощностью 25дБм (320mW)
Особенности:
- Глубина корпуса 205мм позволяет использовать усилитель в ограниченном пространстве
- Дисплей на лицевой панели для отображения текущего статуса оборудования и ручной регулировки
- Удобное дистанционное управление и мониторинг через web-браузер посредством протокола SNMP
- Автоматизированный контроль основных параметров:
- выходной оптической мощности
- температуры лазера
- АРУ (автоматическое регулирование усиления)
Оптический усилитель на 1 порт с максимальной выходной мощностью 18дБм (63mW)
Особенности:
- Глубина корпуса 205мм позволяет использовать усилитель в ограниченном пространстве
- Дисплей на лицевой панели для отображения текущего статуса оборудования и ручной регулировки
- Удобное дистанционное управление и мониторинг через web-браузер посредством протокола SNMP
- Автоматизированный контроль основных параметров:
- выходной оптической мощности
- температуры лазера
- АРУ (автоматическое регулирование усиления)
Оптический усилитель на 16 портов по 18дБм с общей выходной мощностью 33дБм (2000mw)
Особенности:
- Система резервного питания: наличие дублирующего БП на случай нештатной ситуации при выходе из строя основного БП
- Двойная система охлаждения для защиты лазера накачки от перегрева и более долгой службы усилителя:
- Активная – шесть вентиляторов на задней стенке
- Пассивная – массивный радиатор на боковой стенке. - Система защиты лазера: лазер автоматически отключается при отключении оптической мощности, что обеспечивает его надежную защиту
- Дисплей на лицевой панели для отображения текущего статуса оборудования и ручной регулировки
- Удобное дистанционное управление и мониторинг через web-браузер посредством протокола SNMP
- Автоматизированный контроль основных параметров:
- выходной оптической мощности
- температуры лазера
- АРУ (автоматическое регулирование усиления)
Оптический усилитель на 1 порт с максимальной выходной мощностью 20дБм (100mW)
Особенности:
- Глубина корпуса 205мм позволяет использовать усилитель в ограниченном пространстве
- Дисплей на лицевой панели для отображения текущего статуса оборудования и ручной регулировки
- Удобное дистанционное управление и мониторинг через web-браузер посредством протокола SNMP
- Автоматизированный контроль основных параметров:
- выходной оптической мощности
- температуры лазера
- АРУ (автоматическое регулирование усиления)
Оптический усилитель на 1 порт с максимальной выходной мощностью 22дБм (160mW)
Особенности:
- Глубина корпуса 205мм позволяет использовать усилитель в ограниченном пространстве
- Дисплей на лицевой панели для отображения текущего статуса оборудования и ручной регулировки
- Удобное дистанционное управление и мониторинг через web-браузер посредством протокола SNMP
- Автоматизированный контроль основных параметров:
- выходной оптической мощности
- температуры лазера
- АРУ (автоматическое регулирование усиления)
Оптический усилитель на 16 портов по 16дБм с общей выходной мощностью 30дБм (1000mw)
Особенности:
- Система резервного питания: наличие дублирующего БП на случай нештатной ситуации при выходе из строя основного БП
- Двойная система охлаждения для защиты лазера накачки от перегрева и более долгой службы усилителя:
- Активная – шесть вентиляторов на задней стенке
- Пассивная – массивный радиатор на боковой стенке. - Система защиты лазера: лазер автоматически отключается при отключении оптической мощности, что обеспечивает его надежную защиту
- Дисплей на лицевой панели для отображения текущего статуса оборудования и ручной регулировки
- Удобное дистанционное управление и мониторинг через web-браузер посредством протокола SNMP
- Автоматизированный контроль основных параметров:
- выходной оптической мощности
- температуры лазера
- АРУ (автоматическое регулирование усиления)
Оптический усилитель на 1 порт с максимальной выходной мощностью 25дБм (320mW)
Особенности:
- Глубина корпуса 205мм позволяет использовать усилитель в ограниченном пространстве
- Дисплей на лицевой панели для отображения текущего статуса оборудования и ручной регулировки
- Удобное дистанционное управление и мониторинг через web-браузер посредством протокола SNMP
- Автоматизированный контроль основных параметров:
- выходной оптической мощности
- температуры лазера
- АРУ (автоматическое регулирование усиления)
- WEB интерфейс
- SNMP управление
- Пассивное охлаждение
- 19" 1U
Эрбиевые усилители оптического сигнала
Оптические усилители EDFA предназначены для борьбы с затуханием сигналов в ВОЛС. Ранее задача решалась регенерацией сигналов с преобразованием среды: передача световых сигналов в оптическом волокне – преобразование их в электрические, передача по медным проводам с последующим усилением – обратное преобразование электрических сигналов в световые.
В настоящее время увеличение расстояния передачи сигналов по оптоволокну достигается более эффективным способом – применением усилителей EDFA (Erbium Doped Fiber Amplifier) или эрбиевых усилителей. В качестве основы в них используется отрезок оптоволокна, легированного редкоземельным металлом эрбием, энергетическая накачка которого происходит специальным лазерным диодом. Усиление входных световых сигналов в сети происходит за счет возникновения дополнительных фотонов, когерентных исходным сигналам в полосе длин волн (1525…1565) нм.
С ростом входного сигнала коэффициент усиления падает (из-за уменьшения количества вторичных фотонов); в соответствии с этим оптико-волоконные усилители по областям своего применения бывают 3-х видов:
- бустерный (booster) - мощный усилитель после передатчика (входной сигнал большой, влияние шумов минимально);
- линейный - компромисс между коэффициентом усиления и вносимыми шумами;
- предварительный (pre-amplifier) – усилитель перед приемником – работает с малыми сигналами (-45… -30) дБм, весьма чувствителен к уровню шумов.
Собственные шумы служат ограничением его динамического диапазона, поэтому для достижения минимальных шумов и максимального усиления в устройствах нередко используют усложненную схему накачки с двумя лазерными диодами.
Характеристики оборудования EDFA
Кроме общетехнических параметров (таких, как напряжение питания, потребляемая мощность, диапазон рабочих температур, максимальная влажность, размеры, тип корпуса и пр.), EDFA присущи и специфические характеристики:
- рабочий спектральный диапазон указывает на те длины волн (нм), в пределах которых работает устройство, позволяя одновременно усиливать несколько различных сигналов;
- уровни входной оптической мощности (дБм), которые ограничивают динамический диапазон;
- выходная оптическая мощность (дБм) – параметр, характеризующий усилительные свойства связи EDFA;
- стабильность выходной мощности (дБм) – допустимый разброс усиления (EDFA принципиально может обеспечить усиление на некоторых длинах волн до 40 дБ, однако для получения равномерной амплитудно-волновой характеристики АВХ его усиление приходится снижать);
- возвратные потери на входе/выходе, а также утечка мощности на входе/выходе определяются эффективностью работы встроенных оптоволоконных изоляторов на входе и выходе;
- шум-фактор NF (Noise Figure) - отношение сигнал/шум на входе к отношению сигнал/шум на выходе усилителя.
В технических характеристиках также указывается тип допустимых оптических коннекторов. Некоторые модели допускают дистанционное управление с использованием протокола SNMP (Simple Network Management Protocol).
