Спутниковое и Эфирное оборудование

Спутниковое/Эфирное оборудование включает в себя приборы, устройства и приспособления, обеспечивающие доставку телевизионных радиосигналов "on air" (по эфиру, без проводов). В первую очередь сказанное относится к ТВ антеннам.

Технические параметры антенн:

• принимаемые TV-каналы (диапазон частот, в пределах которого мощности телевизионных сигналов отличаются не более, чем в 2 раза),
• коэффициент усиления (отношение сигнала на выходе данной антенны к уровню сигнала на выходе всенаправленной антенны, либо полуволнового вибратора),
• ширина луча (ширина главного лепестка диаграммы направленности в пределах 3 дБ по мощности),
• коэффициент защитного действия указывает на помехозащищенность (во сколько раз сигнал от главного лепестка диаграммы направленности больше сигнала от заднего или бокового лепестка, если антенну направлять лепестком в сторону источника сигнала),
• коэффициент стоячей волны (например, по напряжению) – степень согласованности входного сопротивления антенны с коаксиальным кабелем, имеющим волновое сопротивление 75 Ом.

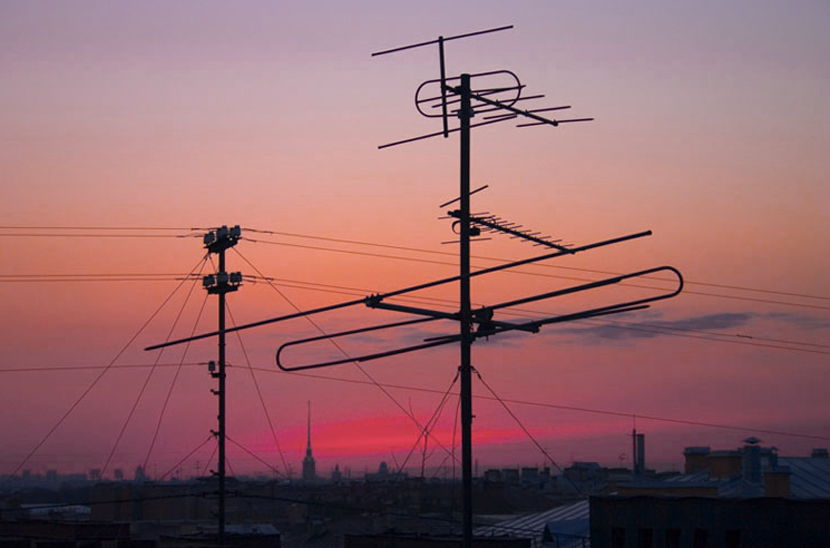

Антенны эфирного ТВ

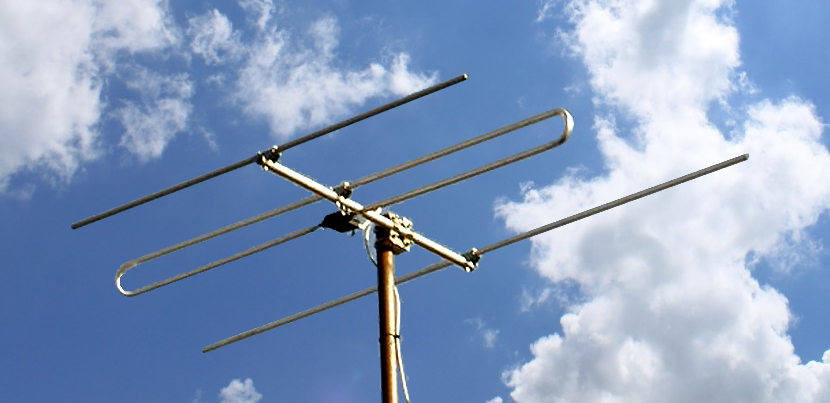

Как правило, используются антенны типа "волновой канал", состоящих из активного вибратора, рефлектора и директоров (чем их больше, тем более узкой можно сделать диаграмму направленности). Устройство из 3 элементов имеет коэффициент усиления (5… 6) дБ, из 6 элементов - порядка 9 дБ, из 10 элементов 11 дБ.

Важный фактор — размеры прибора, удобство монтажа и способность конструкции противостоять ветровым нагрузкам. Достоинство антенны волновой канал – ее малая парусность.

С помощью одной антенны практически невозможно перекрыть весь диапазон телевизионных каналов, поэтому используют комбинацию метрового и дециметрового диапазонов (например, ДЕЛЬТА Н1181 и АТКГ-2.1.1, 3.1 или АТКВ-4.1.6-12.1).

Для подключения коаксиального кабеля к эфирной антенне служит коробка согласующая КАС-1 или КАС-2.

Установка может осуществляться на специальной стальной мачте (в собранном виде ее высота составляет 4,5 м). В случае крепления мачты вдоль стены удобно использоваться комплект кронштейнов МТ-5.

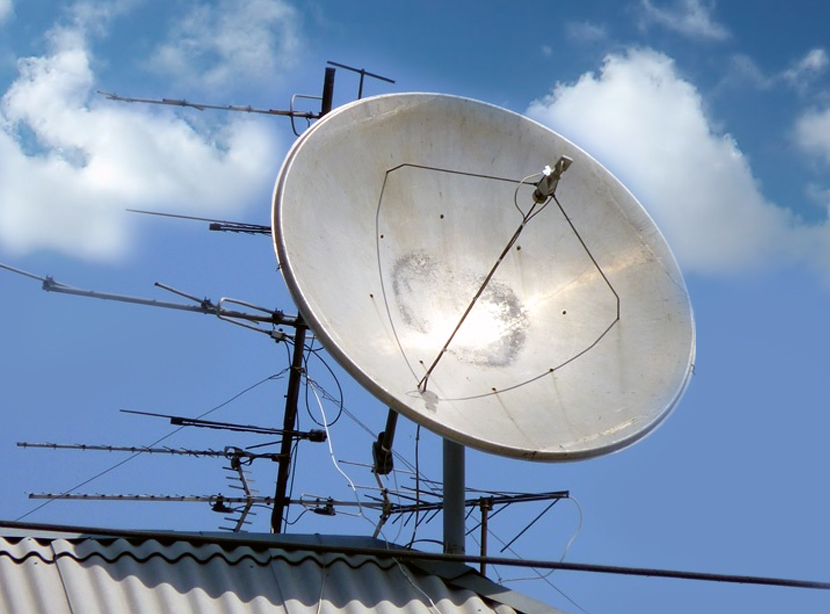

Антенны спутникового ТВ

Чем больше диаметр зеркала, тем уже диаграмма направленности, тем больше коэффициент усиления.

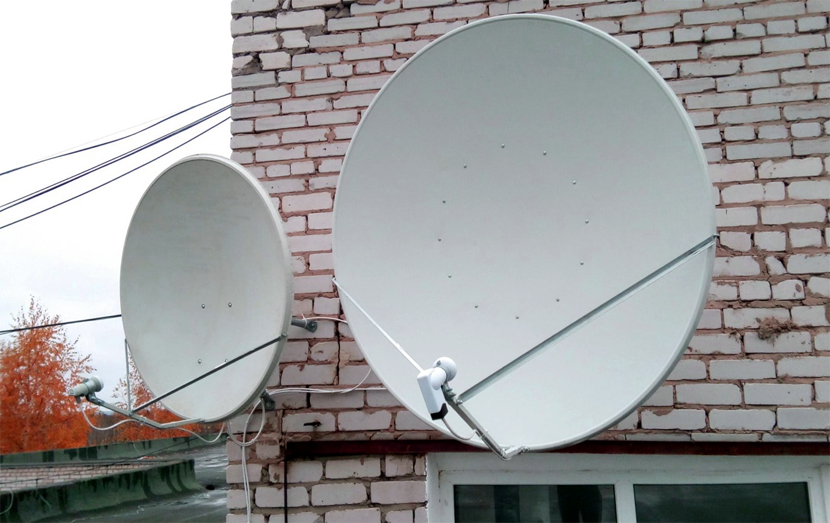

Спутниковые антенны бывают 2 типов:

• прямофокусные (Prime Focus), круглые – в этом случае конвертер LNB (Low-Noise Block – малошумящий блок) располагается в точке фокуса параболического зеркала и поэтому частично затеняет его;
• офсетные (Offset), в форме эллипса, вытянутого по вертикали – это вырезка из параболического рефлектора (диаграмма направленности смещена относительно оси зеркала, поэтому здесь конвертер не затеняет зеркало); за счет почти вертикального размещения "тарелки" в ней (в отличие от прямофокусных) не скапливаются осадки, способные ухудшать качество принимаемых сигналов.

Недостатками офсетных антенн можно признать необходимость использования герметичного конвертера (поскольку в этом случае он направлен вверх и не защищен от осадков - в отличие от использования с прямофокусной антенной), а также возможное механическое ограничение при настройке ее по углу места. Офсетные антенны выпускаются сравнительно небольшого диаметра (до 2,5 м).

Спутниковые "тарелки" изготавливаются из алюминия (они легкие, не подвержены коррозии, но довольно деформируемые и сравнительно дорогие), из стали (более прочные, более тяжелые, подвержены коррозии), из пластика (легкие, но подвержены старению и влиянию внешней среды). Сетчатые аналоги более устойчивы к ветровым нагрузкам, обладают меньшим весом, однако электрические параметры у них могут быть несколько хуже.

Качество штамповки проверяется по плотности прилегания "тарелки" к ровной поверхности. Эффективность спутниковой антенны зависит от отношение фокусного расстояния f к ее диаметру d (в частности, f/d = 0,7 лучше, чем f/d = 0,5). При ориентации антенн на выбранные спутники удобно использовать прибор для настройки, например, типа Sat Finder SF-95.

Спутниковые конвертеры

Вещание цифрового спутникового телевидения, как правило, осуществляется в диапазоне Ku - в следующих поддиапазонах:

• Ku-FSS (Fixed Satellite Services), "Low" (10,7… 11,7) ГГц;
• Ku-DBS (Direct Broadcast Services), "High" (11,7… 12,5) ГГц;
• Ku-BSS (Broadcast Satellite Services), Telecom (12,5… 12,75) ГГц.

Выбор поддиапазона осуществляется тоновым сигналом частоты 22 кГц.

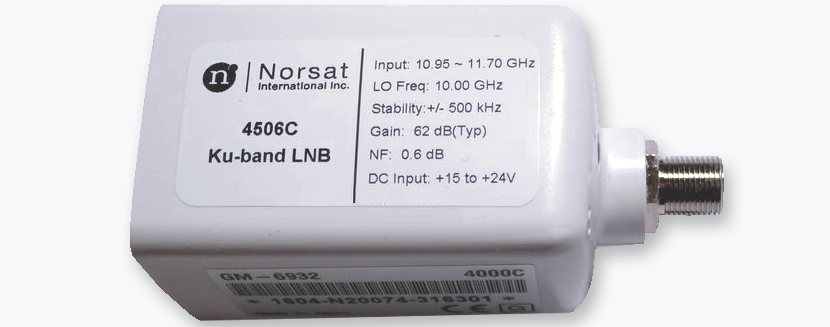

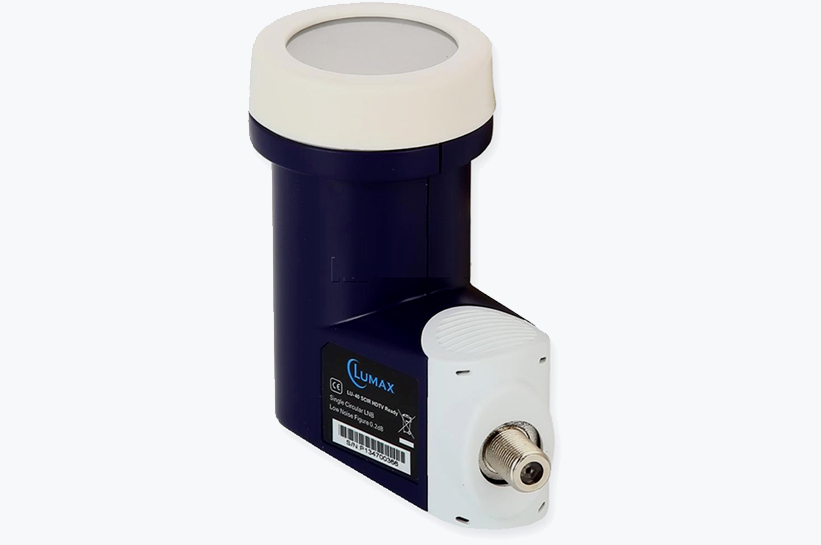

Для передачи телевизионных радиосигналов от спутниковой антенны по коаксиальному кабелю используется важнейший элемент - конвертер, в котором происходит усиление сигналов, а на его выходе образуется промежуточная частота (950…2150) МГц как разность исходной частоты с частотой гетеродина 9750 МГц или 10600 МГц.

Чем больше коэффициент усиления конвертора, тем больше возможностей он предоставляет (например, при длине кабеля 40 м и работе на один ресивер усиление должно быть порядка 56 дБ, а при 100 м – 65 дБ).

Спутниковые конвертеры выполняются для работы с сигналами, имеющими линейную или круговую поляризацию (вид поляризации – вертикальной или горизонтальной, правой или левой - переключается напряжением 13 В или 18 В).

Возможность приема слабых сигналов ограничена собственными шумами конвертора - обычно коэффициент шума не превышает (0,2… 0,5 дБ).

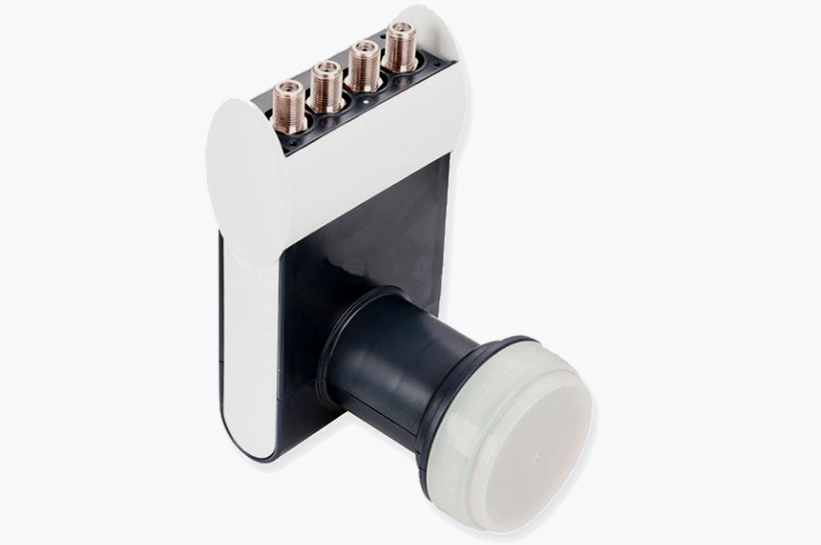

Конвертеры могут иметь разное количество независимых выходов: 1, 2, 4, 8; это позволяет использовать "тарелку" для целей коллективного приема.
