Модуляторы ТВ сигнала

Модуляторы ТВ сигнала преобразуют видеосигналы и сигналы звукового сопровождения в телевизионные радиосигналы, которые можно принимать любым телевизором.

Многие телевизионные модуляторы имеют схожие электрические параметры, в частности:

• входной видеосигнал размахом 1 В на сопротивлении 75 Ом в полосе частот от 20 Гц до 6 МГц;
• входной аудиосигнал 0,7 В на сопротивлении 12 кОм;
• выходной радиосигнал 100 дБмкВ на сопротивлении 75 Ом.

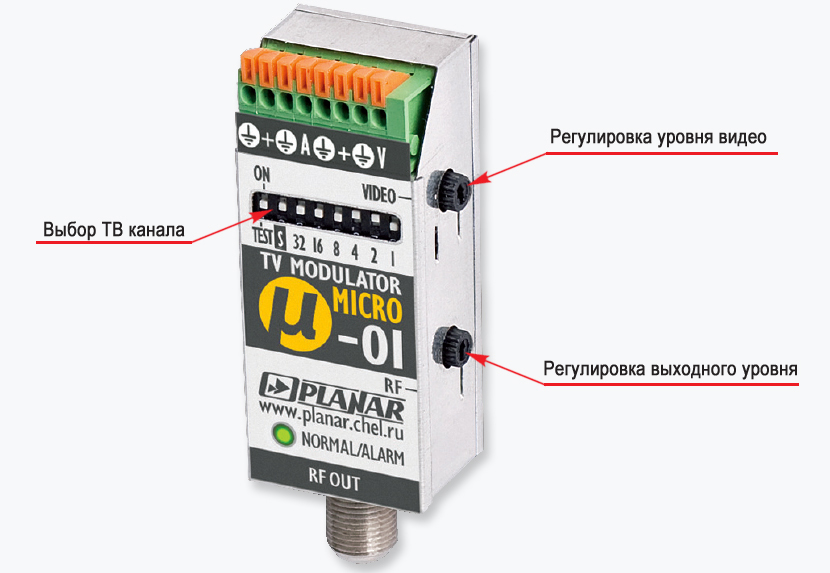

Кроме указанных параметров, существуют и специфические характеристики оборудования, которые влияют на области применения модуляторов. Например, если важны — малые габариты, то едва ли можно найти лучшее решение, чем серия Micro ("PLANAR") (размер чуть больше зажигалки).

Устройство легко поместится в термокожухе видеокамеры, его удобно расположить рядом с дверным видеоглазком.

Если нужен модулятор вещательного телевидения, тогда рассмотрите к серии MT ("TERRA").

Важными характеристиками TV модуляторов:

• телевизионные каналы/стандарты,
• однополосный или двухполосный,
• блок питания встроенный или внешний.

Выбор стандарта и частотного диапазона

Для успешного приема выходного сигнала его параметры должны соответствовать тому стандарту, в котором работает телевизор. В противном случае изображение на экране может оказаться не цветным, а черно-белым. При несоответствии стандарту телевидения при приеме телевизионных передач будет отсутствовать звуковое сопровождение.

Это же относится и к частотным параметрам видео-модулятора – они должны соответствовать тому каналу, который может принимать телевизор.

Например, видеомодуляторы производства "PLANAR" способны генерировать радиочастотные сигналы (ВЧ), соответствующие следующим телевизионным каналам:

• "Micro-01" – (1… 5);
• "Micro-02" – (6… 12), (S1… S8), (S11… S40);
• "Micro-03" – (21… 69).

Однополосный или двухполосный?

Для видеосигналов (включая DVB-T2) в ТВ модуляторах используется амплитудная модуляция; при этом в общем случае в выходном радиосигнале по обе стороны от несущей частоты образуются боковые полосы. Эти две полосы сохраняются в выходном сигнале многих модуляторов (они называются двухполосными).

Более предпочтительны однополосные модуляторы, поскольку в них осуществляется подавление одной боковой полосы. Спектр выходного высокочастотного радиосигнала при этом оказывается в 2 раза более узким, а значит, в одной и той же полосе пропускания можно разместить в 2 раза больше телевизионных каналов.

Среди бренда "TERRA" однополосные модуляторы:

• MT31 (дециметровый диапазон),

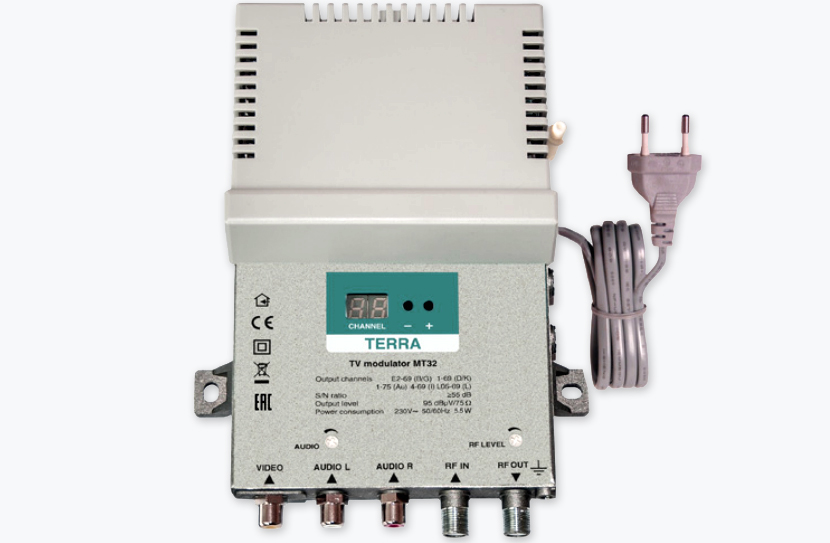

• MT32 (метровый и дециметровый диапазоны),
• MT32C (метровый и дециметровый диапазоны, звук стерео А2).

Влияние вида блока питания на выбор

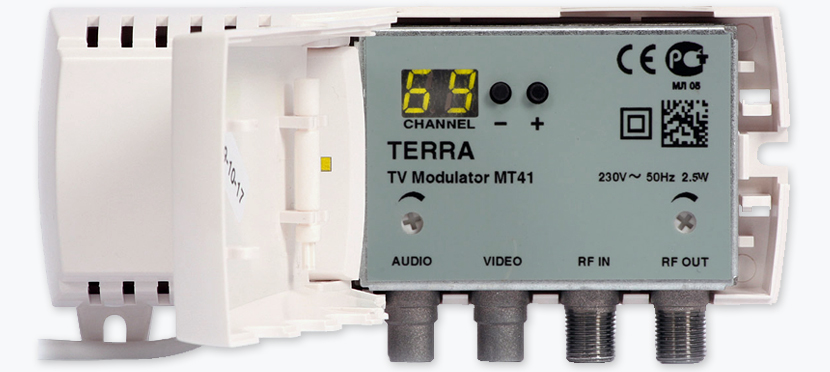

Блок питания, встроенный в телевизионный модулятор, предоставляет пользователю несомненное удобство, поскольку подключиться к сети 220 В можно практически повсюду.

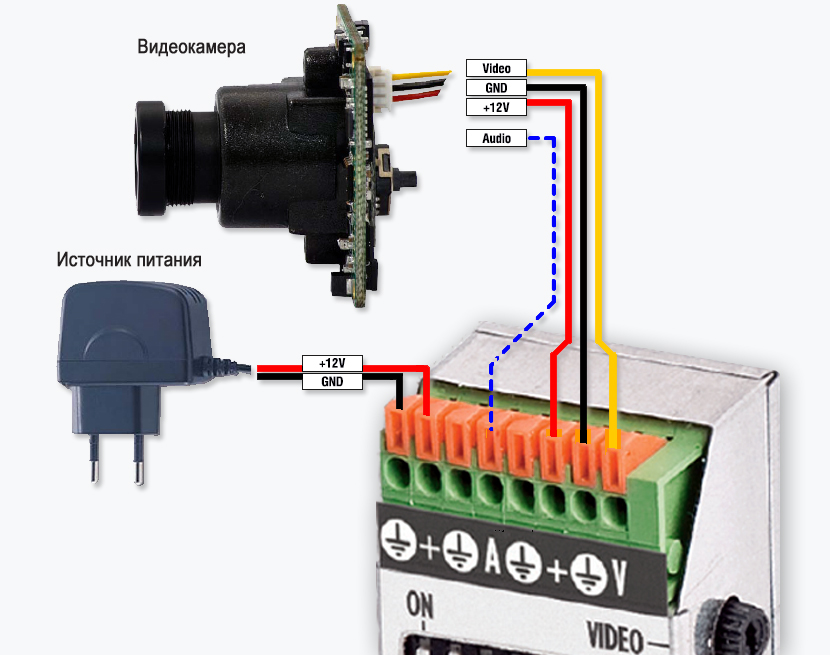

В случае совместной работы TV модулятора с видеокамерой источник питания должен обеспечивать необходимый запас по своей нагрузочной способности.
