Маркировка оптоволоконных шнуров и ее расшифровка

Как и всякая кабельная продукция, оптические патч-корды должны иметь маркировку, отражающую спецификации, характеристики, допустимые условия эксплуатации. Она наносится на оболочку шнура контрастной краской, гравировкой, устойчивой к трению, выцветанию.

Классический формат – буквенно-цифровой, со стандартизованными сокращениями для точности идентификации товара. Рассказываем, как правильно считывать маркировку оптоволоконного патч-корда, какие аббревиатуры в ней используются и актуальна ли цветовая дифференциация разных кабелей.

Маркировка оптических патч-кордов – аббревиатуры и обозначения

Основные сокращения следует сгруппировать по характеристикам, которые они обозначают.

Разъемы

Популярные аббревиатуры разъемов оптоволоконных шнуров:

• ST – Straight Tip. Разъем с фиксатором-байонетом, разработанный в конце 80-х годов. Надежен, но громоздок. Ориентирован на ответственные соединения, требующие прочности, вибрационной стойкости.
• LC – Lucent Connector. Миниатюрный разъем с 1.25-миллиметровым наконечником. Фиксируется защелкой, удобен, подходит для панелей с высокой плотностью коммутации. Оптимален для подключения абонентского оборудования.
• SC – Subscriber Connector. Разъем, разработанный специально для абонентских подключений. Вдвое крупнее LC, что повышает надежность. Фиксируется защелкой.
• FC – Ferrule Connector. Не слишком удобен в коммутации из-за резьбовой фиксации, но максимально надежен за счет металлического корпуса. Используется в ответственных соединениях, например измерительных, где нужно на% исключить осевые отклонения, даже с минимальной выраженностью.

Модовость

Аббревиатура SM (Single-mode) указывает, что при сборке коммутационного оптико-волоконного шнура использовано одномодовое волокно, MM (Multi-mode) – многомодовое. Первые оптимальны для протяженных магистралей (вплоть до межконтинентальных) в сегментах СКС протяженностью сотни километров. Многомодовые шнуры востребованы на коротких расстояниях: 200-300 метров.

Количество волокон

Simplex указывает на присутствие в структуре одного волокна, Duplex – двух. Симплексные коммутационные шнуры ориентированы на системы с односторонней передачей данных, например от датчика к операторской панели. Дуплексные оптические шнуры поддерживают двусторонний обмен данными.

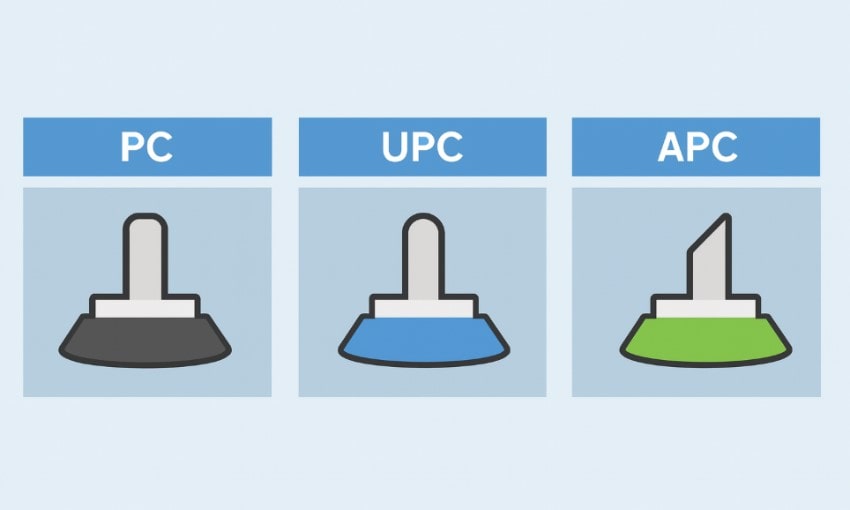

Полировка

Смысл полировки наконечников коннекторов – повышение плотности физического контакта, уменьшение воздушного зазора. Это позволяет снизить потери сигнала, справиться с обратными отражениями, негативно влияющими на качество связи. Варианты следующие:

1. FLAT – плоская поверхность. Используется нечасто, образование воздушного зазора неминуемо.
2. PC – Physical contact. Небольшое скругление торцевой части наконечника повысило плотность, снизило показатель возвратных потерь до минуса 55 децибел. Решение для нетребовательных коммутационных линий.
3. SPC – Super contact. Развитие PC, ORL – минус 50 децибел.
4. UPC – Ultra Physical Contact. Полировка наконечника автоматизирована, проводится на технологичном оборудовании с применением оксида церия и силиконовых пленок. Высокая точность снижает ORL, адаптирует ШОС к высокоскоростным сетям.
5. APC – Angle Physical Contact. Волокна соединяются под 8-градусным углом. Наиболее технологичные разъемы для линий, по которым передаются большие объемы информации, например систем наблюдения 8K или кабельного телевидения.

Тип волокна

9/125 – классическая маркировка для одномодового оптоволокна. Свет распространяется по сердцевине, диаметр которой – 9 микрометров, показатель оболочки – 125. Для многомодовых оптических шнуров характерны значения 50/125 или 62.5/125. Чтобы проводить больше модов света, сердцевина увеличена до 50 или 62.5 микрометров, размеры оболочки – сохранены.

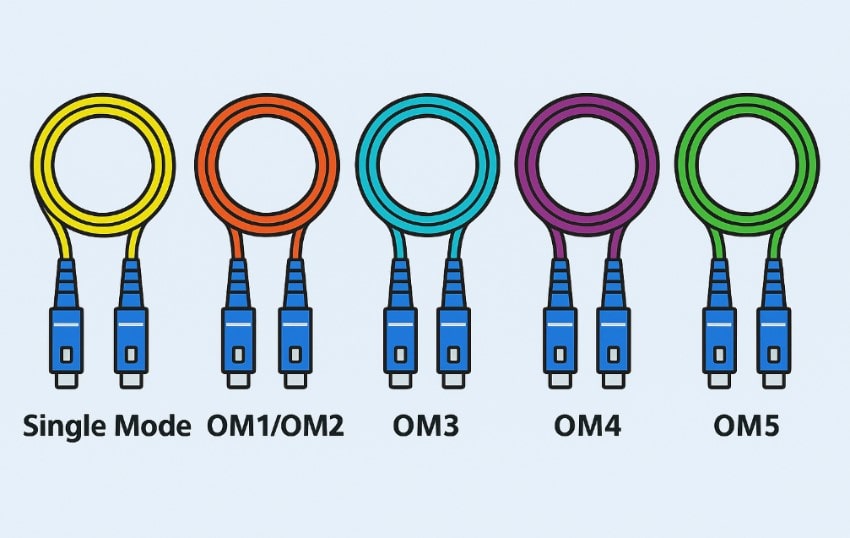

OM1-OM4

Аббревиатура “OM” указывает на оптоволоконные многомодовые кабели. Согласно международному стандарту ISO 11801 они представлены несколькими классами, на который указывает цифра после сокращения:

1. ОМ1. Диаметр сердечника – 62.5 мкм. Скорость 10 Гбит/с на 33 метрах, гигабит – на 300.
2. ОМ2. Диаметр сердечника – 50 мкм. 10 Гбит достижимы на 82 метрах, гигабит – на 550.
3. Кабель патч-корд OM3, в отличие от предыдущих, окрашен не в оранжевый, а в голубоватый, бирюзовый, аквамариновый оттенок. Источник излучения – не светодиод, а лазер, что увеличивает скорость. На 300 метрах удается добиться 10 гигабит в секунду, на 100 м – 100 Гбит/сек.
4. ОМ4. Развитие предыдущей технологии. 10 Gbit/s на 550-метровом расстоянии, 100 м – 150 Гбит/сек.

Одномодовые ШОС

В данном случае актуальны аббревиатуры OS1 и OS2. Первый тип, впрочем, встречается все реже. Оптоволокно стандарта OS2 характеризуется минимальной выраженностью затухания, гарантирует высокую скорость и стабильность коммутации на коротких и дальних дистанциях. OS1 подойдет только для нетребовательного оборудования на малых расстояниях.

Материал оболочки

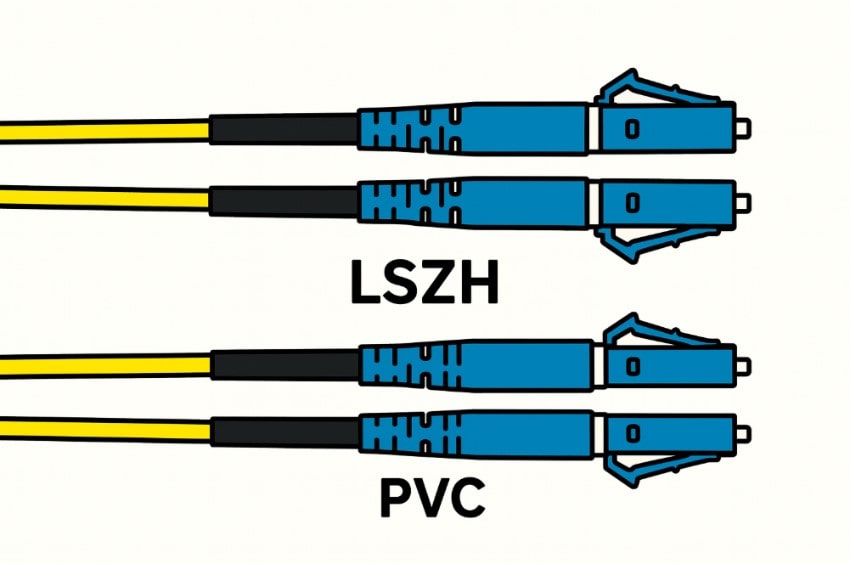

PVC – поливинилхлорид. Оптические коммутационные шнуры с такой маркировкой недороги, ориентированы на монтаж в помещениях без специфических нагрузок и требований. LSZH – безгалогенный полимер (Low-Smoke Zero Halogen), предназначенный для объектов с особыми требованиями по пожарной безопасности. Кабель не воспламеняется при контакте с огнем, не выделяет едкого дыма и токсичных веществ, что упрощает эвакуацию, исключает риск отравления.

Для уличного монтажа предназначены оптоволоконные патч-корды с полиэтиленовой изоляцией (PE). В отличие от поливинилхлорида, она выдерживает морозы, жару, ультрафиолет, контакт с влагой и агрессивной химией.

Drop и FTTH

Оптические патч-корды с отметкой “Drop” универсальны, востребованы в сетях FTTH, PON. Их особенности – минимальный диаметр и прочность, допускающая монтаж между этажами и зданиями, протяжку по воздуху. Оболочка выдерживает атмосферные и механические воздействия, структурное укрепление исключает разрывы и провисания даже под порывами сильного ветра.

В структуре дроп-кабелей используется волокно двух главных классов:

• G652. Минимум затухания, максимум стабильности сигнала.
• G657. Одномодовое волокно для патч-кордов, использующихся в системах сложной конфигурации. Четкость передачи данных сохраняется даже при многочисленности поворотов и ответвлений.

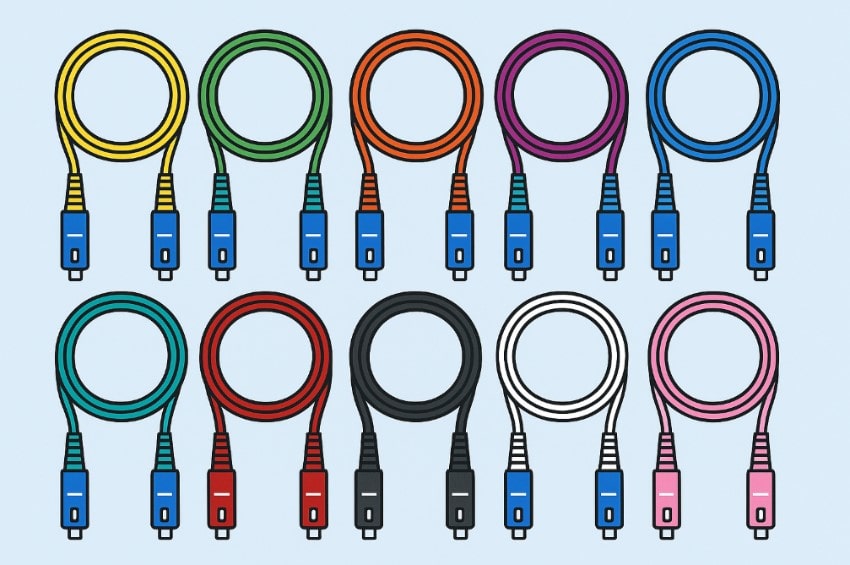

Цветовая маркировка оптических патч-кордов

Маркировка оптических патчкордов – это не только цифровые, буквенные обозначения, но и оттенок внешней оболочки. Стандартизация не установлена, но большинство производителей используют одинаковые цвета для упрощения монтажа линий, быстрого понимания характеристик конкретного ШОС.

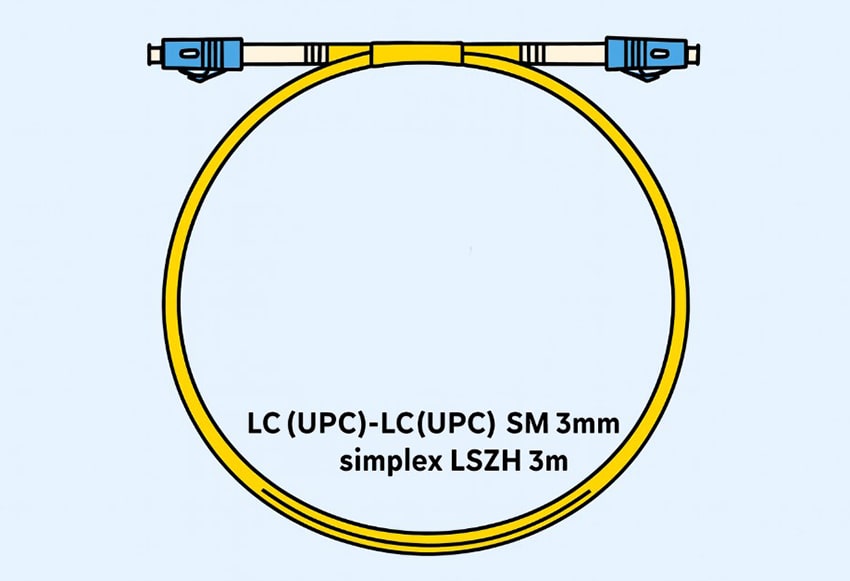

Пример расшифровки

Для лучшего понимания материала разберем маркировку на примере оптоволоконного патч-корда – LC(UPC)-LC(UPC) SM 3mm duplex LSZH 1m. В ней зафиксирована следующая информация:

• LC – комплектация разъемами Lucent Connector с обеих сторон.
• UPC – коннекторы полированы по стандарту Ultra Physical Contact.
• SM – в качестве основы используется одномодовое оптоволокно.
• LSZH – внешняя оболочка из безгалогенного полимера.
• Duplex – в структуре использованы два волокна, шнур поддерживает одновременную двунаправленную передачу сигнала.
• 3 mm – диаметр.
• 1 m – метровая длина. ШОС предназначен для коммутации близко стоящего оборудования.

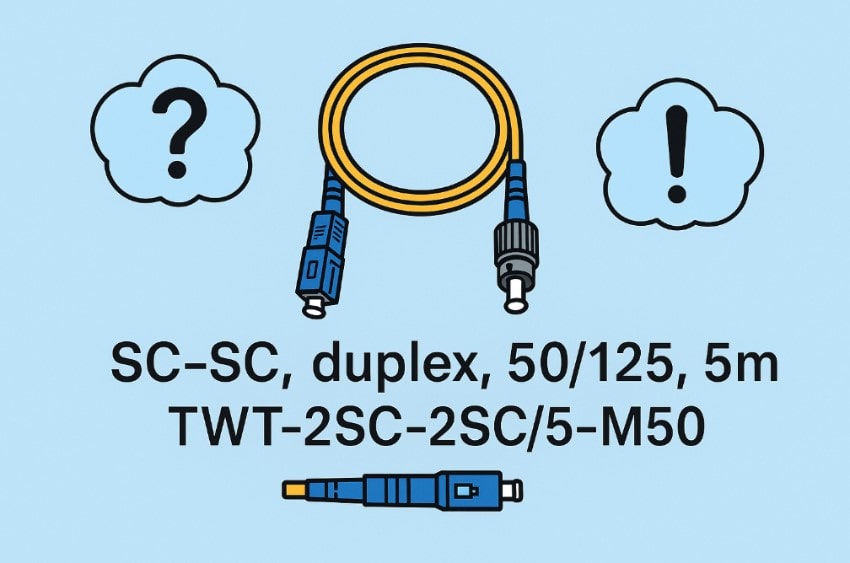

Вопросы и ответы

1. Где найти маркировку на оптическом патч-корде? Есть ли этикетка на кабеле?

Она находится на внешней оболочке соединительного шнура. Также маркировка должна дублироваться в сопроводительных документах, техническом паспорте. Как правило, отдельной этикетки на кабеле нет.

2. Как наносится маркировка на оптоволоконный патчкорд?

Требование – устойчивость к нагрузкам. Цифры и буквы не должны выцветать под ультрафиолетом, стираться из-за постоянных механических воздействий. При нанесении используется прочная краска, контрастирующая с оттенком оболочки, лазерная гравировка.

3. Существует ли стандартизация в обозначениях?

Да, во избежание путаницы все производители, российские и зарубежные, придерживаются стандартизованных аббревиатур, цифровых и числовых обозначений.

Подведение итогов

Маркировка оптического патч-корда – ориентир при выборе любых кабелей для ВОЛС. Она позволяет понять, какими разъемами укомплектован ШОС, какое волокно использовано при сборке, определить соответствие конкретным эксплуатационным условиям.
