Зажимы для кабеля типа 8
- Диаметр кабеля, мм: 6-9
- Масса, кг: 0,15
- Разрушающая нагрузка, кН: 3,6
- Диаметр кабеля, мм: 4-8
- Разрушающая нагрузка, кН: 2
- Диаметр кабеля, мм: 3-5
- Масса, кг: 0,08
- Разрушающая нагрузка, кН: 2,2
- Диаметр кабеля, мм: 4-9
- Масса, кг: 0,22
- Разрушающая нагрузка, кН: 8
- Диаметр кабеля, мм: 4-9
- Масса, кг: 0,19
- Разрушающая нагрузка, кН: 8
- Диаметр кабеля, мм: 4-7
- Масса, кг: 0,2
- Разрушающая нагрузка, кН: 5,5
- Диаметр кабеля, мм: 5-8
- Масса, кг: 0,13
- Разрушающая нагрузка, кН: 3
- Диаметр кабеля, мм: 3-6
- Масса, кг: 0,12
- Разрушающая нагрузка, кН: 3
- Диаметр кабеля, мм: 5-10
- Масса, кг: 0,34
- Разрушающая нагрузка, кН: 8
- Диаметр кабеля, мм: 6-9
- Разрушающая нагрузка, кН: 2
- Диаметр кабеля, мм: 4-7
- Масса, кг: 0,16
- Разрушающая нагрузка, кН: 5
Натяжные и поддерживающие зажимы
Зажимы типа 8, то есть зажимы для оптоволоконного кабеля имеют конструкцию, рассчитанную на фиксацию в них силового элемента. При этом исключается деформирующее воздействие на ту часть кабеля, в которой располагаются оптоволокна.
В зависимости от материала силового элемента зажимные клинья производятся в виде:
- стального троса,
- проволоки,
- стеклопластикового прутка.

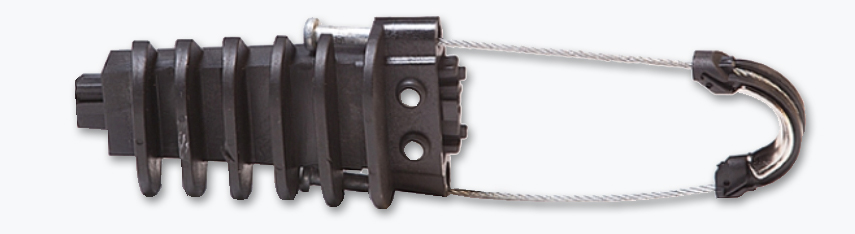

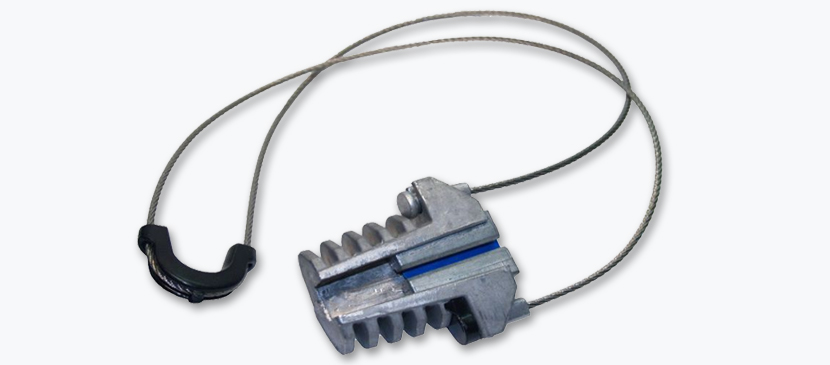

Например, для металлических силовых элементов применяются анкерные 8-образные зажимы, имеющие рифлёные металлические клинья, однако для стеклопластикового такие "зубчатые" клинья не подходят, так как они его будут разрушать (для него зубья не используются).

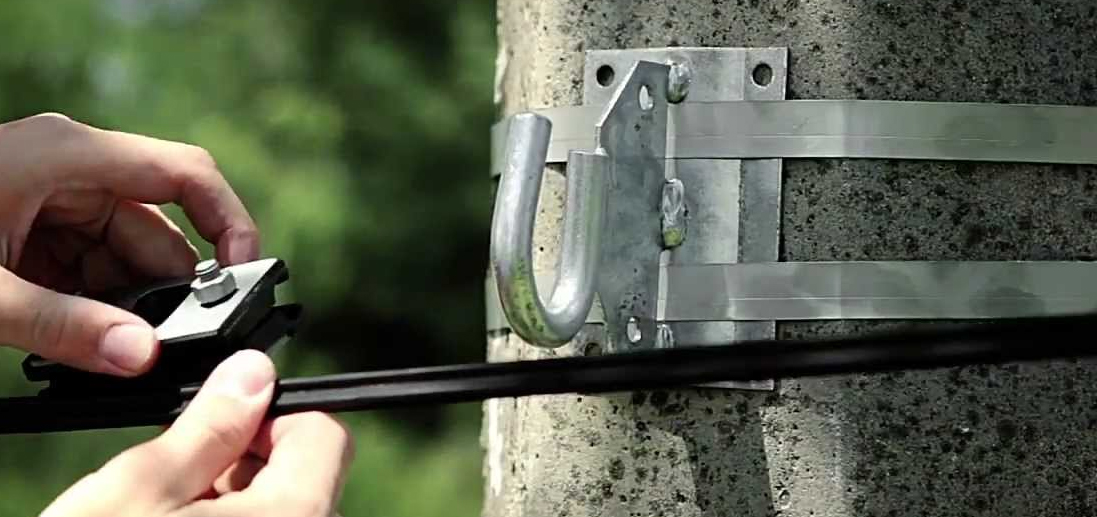

Анкерные натяжные зажимы не требуют для своего монтажа использования специального инструмента, не нужно отделять или оголять несущий элемент. Сам монтаж (накинуть стальную петлю на крюк и закрепить между клиньями) прост и занимает не более 0,5 мин.
При подборе учитывайте 2 параметра:
- диаметр оптического кабеля (от 4 мм до 10 мм),
- разрушающая нагрузка (2,2 кН… 8 кН).

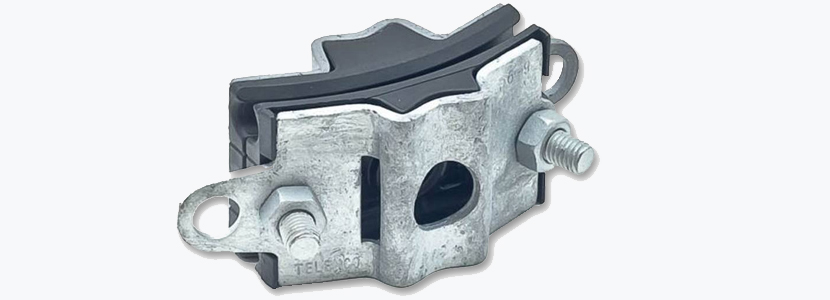

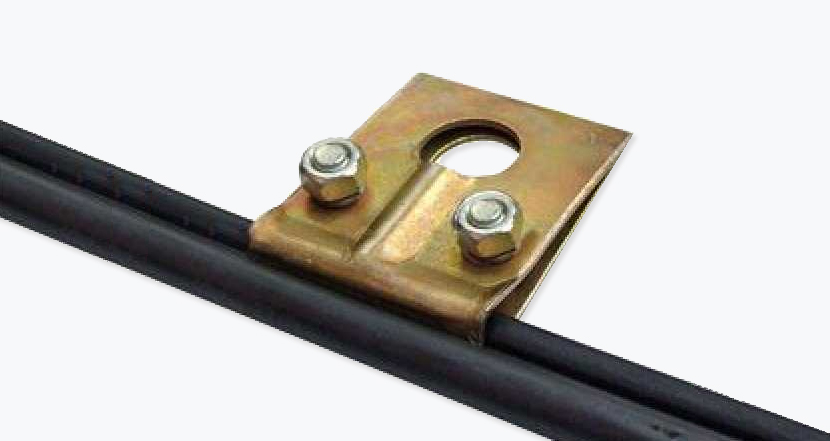

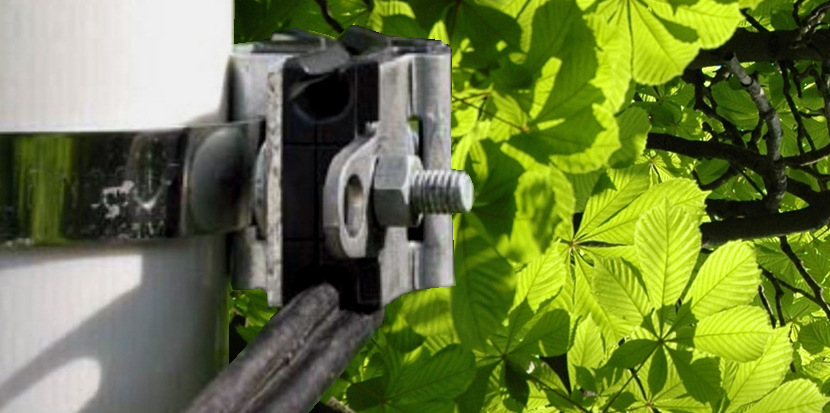

Поддерживающие зажимы кабеля "8" (для подвески его на промежуточных опорах) произведены из стали.
Они могут иметь внутренние пластмассовые вкладыши с канавками диаметром от 4 мм до 9 мм, которые служат для размещения силового элемента.
Конструкция обеспечивает защиту оптического кабеля от разрушения при возникновении сверхнормативной вертикальной нагрузки.
