Поддерживающая
- Диаметр кабеля, мм: 9,5/10,5
- Рабочее тяжение кабеля, кН: 0,5
- Прочность заделки кабеля в зажиме, кН: 2
- Диаметр кабеля, мм: 10,6/11,6
- Рабочее тяжение кабеля, кН: 0,5
- Прочность заделки кабеля в зажиме, кН: 2
- Диаметр кабеля, мм: 14,2/15,6
- Рабочее тяжение кабеля, кН: 0,5
- Прочность заделки кабеля в зажиме, кН: 2
- Диаметр кабеля, мм: 12,9/14,1
- Рабочее тяжение кабеля, кН: 0,5
- Прочность заделки кабеля в зажиме, кН: 2
- Диаметр кабеля, мм: 15,7/17,3
- Рабочее тяжение кабеля, кН: 0,5
- Прочность заделки кабеля в зажиме, кН: 2
- Диаметр кабеля, мм: 7,6/8,3
- Рабочее тяжение кабеля, кН: 0,5
- Прочность заделки кабеля в зажиме, кН: 2
- Диаметр кабеля, мм: 11,7/12,8
- Рабочее тяжение кабеля, кН: 0,5
- Прочность заделки кабеля в зажиме, кН: 2
- Диаметр кабеля, мм: 19,2/20,9
- Рабочее тяжение кабеля, кН: 0,5
- Прочность заделки кабеля в зажиме, кН: 2
- Диаметр кабеля, мм: 8,4/9,1
- Рабочее тяжение кабеля, кН: 0,5
- Прочность заделки кабеля в зажиме, кН: 2
- Диаметр кабеля, мм: 17,4/19,1
- Рабочее тяжение кабеля, кН: 0,5
- Прочность заделки кабеля в зажиме, кН: 2
Спиральные поддерживающие зажимы

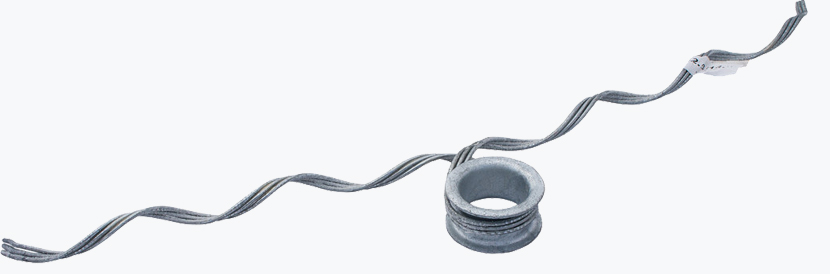

Поддерживающая спиральная арматура для ОКСН — поддерживающие зажимы, основу которых составляют отрезки спиралей, выполненные из стальной проволоки. Они охватывают оптический кабель, подвес на опорах ВЛ осуществляется в середине спиралей с помощью лодочки или кольцевого коуша.
Арматура может эксплуатироваться при углах поворота трассы до 10°.
Зажимы типа ПСО подбираются, исходя из показателей, которые и влияют на цену товара:
- под диаметр кабеля, с точностью (0,2… 1,0) мм, в пределах (7,6… 20,9) мм;
- рабочее тяжение 0,5 кН;
- прочность заделки 2 кН.
Один из показателей — максимально допустимая длина пролета кабеля между опорами (между поддерживающими зажимами). Значение параметра определяет надежность и экономическую эффективность проекта. Стандартное значение длины пролета составляет 50 м, однако использование так называемых протекторов может существенно увеличить это значение.
