Разъемы, переходники

Разъемы – это устройства, предназначенные для создания разъемного электрического соединения проводников путем их механического сочленения. В отличие от неразъемных соединений, их использование обеспечивает многократное, оперативное подключение/отключение кабелей без изменения формы контактирующего объема.

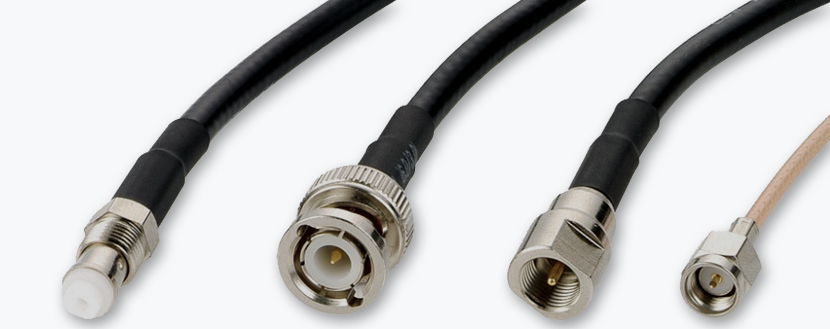

К ВЧ разъемам предъявляются требования:

• рабочий диапазон частот (верхняя предельная частота);
• волновое сопротивление - 50 Ом или 100 Ом. Определяется геометрией коннектора, то есть соотношением между диаметром сигнального проводника и внутренним диаметром экрана, а также диэлектрической постоянной материала между ними (полистирола, полиэтилена, фторопласта и пр.);
• контактное сопротивление – механическое соединение проводников не может не нарушать однородности среды передачи телевизионных сигналов. Однако при этом важно оценивать не только омическое, переходное сопротивление контактов, но и точность согласования волновых сопротивлений телевизионных коннекторов и кабелей. В противном случае в месте соединения возможны отражения сигналов, приводящие к появлению стоячей волны, оценивается по уровню возвратных потерь;
• допустимое напряжение и ток;
• размеры;
• климатические условия эксплуатации (наиболее перспективными в этом отношении в настоящее время являются компрессионные разъемы, обеспечивающие наилучшую герметизацию).

Важная характеристика соединителей — технологичность и быстрота их монтажа (при обеспечении надежности соединения). На смену пайке пришли чисто механические технологические операции – такие как накрутка и обжим коннектора на кабеле.

Это можно проиллюстрировать на примере ТВ-разъемов F-типа.

F-разъемы

Сочленение приборной части (как правило, это розетка, гнездовая часть или female plug – бытовое название "мама") и кабельной части (как правило, это вилка, антенный штекер, штыревая часть или male plug – бытовое название "папа") осуществляется с помощью резьбового соединения.

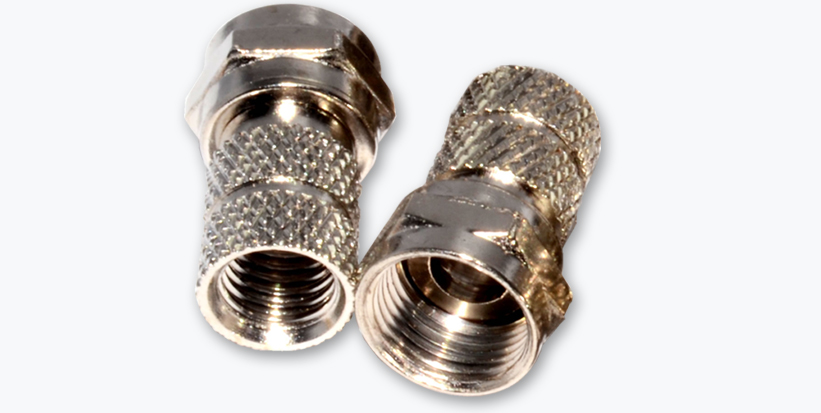

Обычно F-разъем "male" образует на кабеле (диаметром до 7 мм, например, типа RG-6) наружную часть, в то время как в качестве сигнального штыря используется центральный проводник коаксиального кабеля.

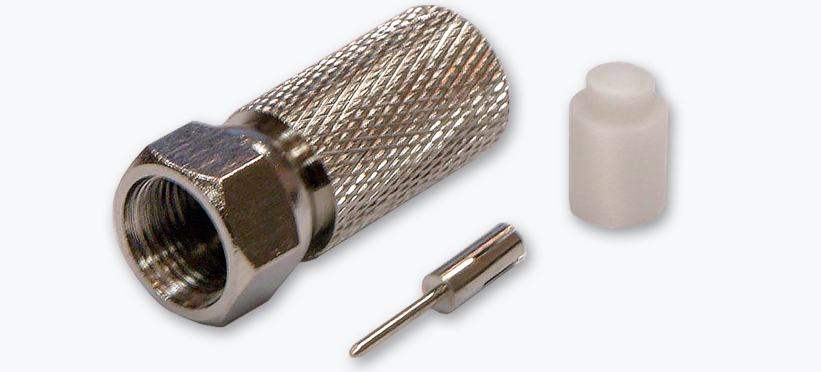

Для кабелей большего диаметра, например, типа RG-11, в комплект входит также диэлектрическая шайба и пин – насадка на центральную жилу.

По способу крепления F-коннекторы бывают 2 видов:

• резьбовые высокочастотные разъемы;
• обжимные.

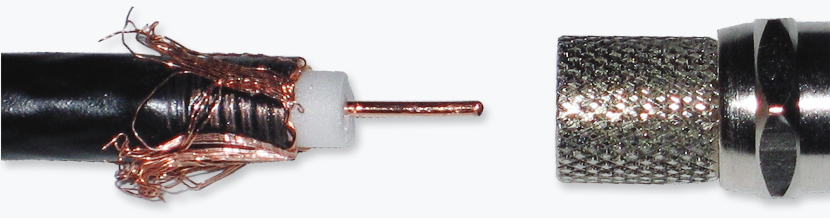

Достоинство резьбовых моделей — для их монтажа не требуется специальный инструмент, а также они могут использоваться многократно.

Однако нужно помнить, что в случае неправильно выполненной разделки кабеля при накрутке штекера его резьба может разрезать экранирующую оплетку. В дальнейшем это может негативно сказаться на качестве сигнала.

К достоинствам обжимных моделей относится обеспечение лучшего контакта (за счет большей площадь соприкосновения ТВ разъема с экраном кабеля). Выполняемый монтаж осуществляется проще и быстрее.

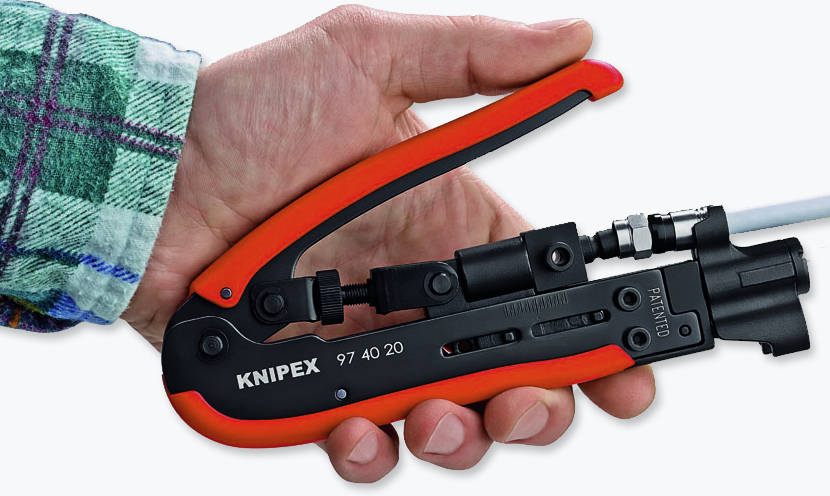

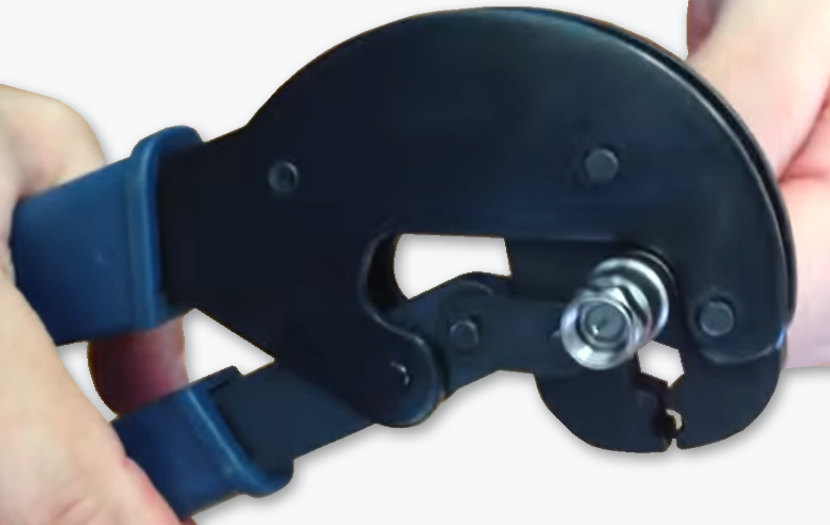

В качестве недостатков обжимных штекеров можно принять то, что коннекторы такого типа одноразовые (монтируются на кабеле один раз). Для их установки требуется обжимной инструмент.

Переходники

Телевизионные переходники – это вспомогательные устройства (адаптеры), позволяющие с помощью их механической сборки осуществлять переход от резьбовых коаксиальных разъемов к врубным.

Примерами адаптеров являются:

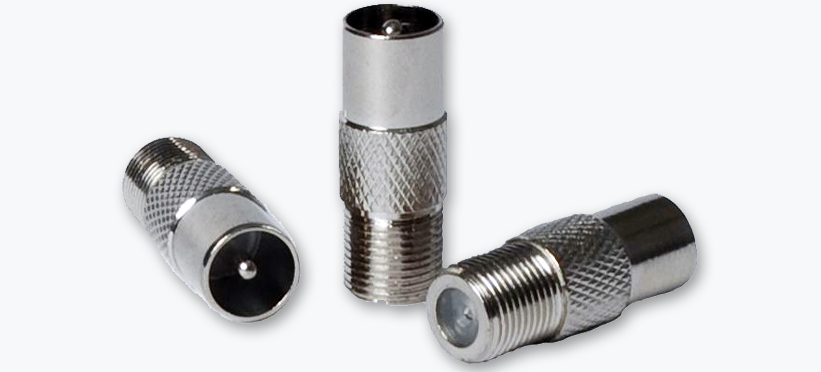

• переходник F гнездо – телевизионный штекер;
• переходник F гнездо – телевизионное гнездо.

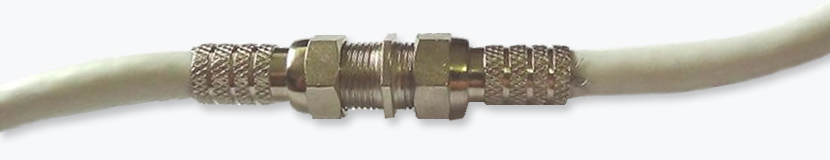

Переходник типа F-гнездо может использоваться для соединения двух кабелей.
