Телекоммуникационные аксессуары
Можно выделить несколько популярных конструктивных аксессуаров:
- вентиляторные блоки,
- заглушки,
- полки,
- шины заземления,
- кабельные органайзеры.
Тип и количество аксессуаров определяют, исходя из конкретной задачи.

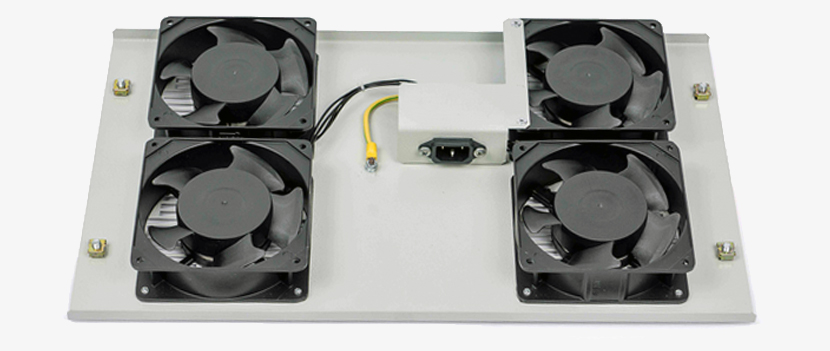

Вентиляторные блоки
Работа активного оборудования, размещенного в замкнутом пространстве, связана с выделением большого количества тепла, влияющего на работоспособность приборов.
Для их надежного функционирования служит система принудительной вентиляции, в которую (в зависимости от требуемого потока воздуха) входит от одного до четырех вентиляторов. Они могут быть включены на постоянную работу, либо их включение осуществляется специальным термостатом в случае превышения заранее заданного уровня температуры внутри шкафа.
Размещаются вентиляторные блоки двояко:
- под крышей шкафа,
- на любой высоте с использованием 19-дюймовых полок.
Для очистки воздуха вентиляторы могут снабжаться сменными фильтрами.

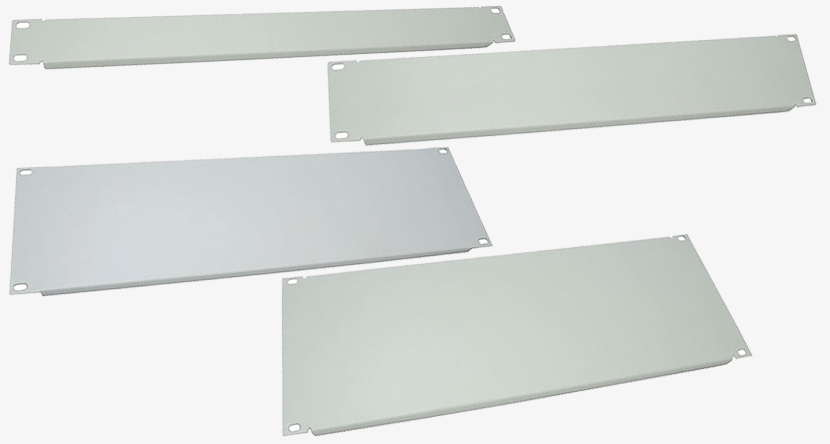

Заглушки
Заглушки в виде панелей закрывают неиспользуемые места. Однако их использование служит не только целям эстетики – это одно из важнейших технических решений при организации охлаждения активного оборудования.
Заглушки повышают эффективность системы охлаждения в случае фронтальной подачи охлажденного воздуха; они предотвращают смешивание и рециркуляцию холодного и горячего воздуха.
Гибкость данного решения обеспечивается тем, что заглушки выпускаются различными по высоте; их размеры можно выбрать из ряда: 1U, 2U, 3U и 4U.
Полки
Когда в шкафу или стойке необходимо разместить какое-нибудь оборудование, не имеющее стандартного крепления к 19-дюймовым направляющим, тогда используются специальные полки.
Высота таких полок, как правило, равна 1U, а глубина может существенно различаться: 400 мм, 600 мм, 800 мм, 1000 мм.
При выборе типа полки следует обращать внимание на ту максимальную нагрузку, которую она способна выдержать: это может быть сравнительно небольшая статическая нагрузка, например, 60 кг; однако существуют полки усиленной прочности, способные нести нагрузку до 300 кг.
Шины заземления
Шины заземления являются обязательным аксессуаром.
Необходимость организации заземления продиктована различными причинами:
- безопасность работы обслуживающего персонала, что регламентируется ПУЭ (Правила устройства электроустановок), поскольку при пробое изоляции токоведущих частей оборудования незаземленный шкаф может оказаться под напряжением;
- металлическая конструкция незаземленного шкафа может накапливать статическое напряжение, что отрицательно сказывается на безопасности людей и способно приводить к выходу из строя работающего низковольтного оборудования;
- для защиты от электромагнитного излучения (повышения уровня электромагнитной совместимости приборов) следует использовать телекоммуникационные шкафы с металлическими дверями, которые также необходимо заземлять (как и сам шкаф);
- вводимые силовые кабели рекомендуется прокладывать в металлизированной гофрированной трубе, которую надо заземлять
Для заземления приборов служат специальные 19-дюймовые шины заземления с возможностью надежного подключения к ней заземляющих проводов. Лучшим материалом для шин является медь.

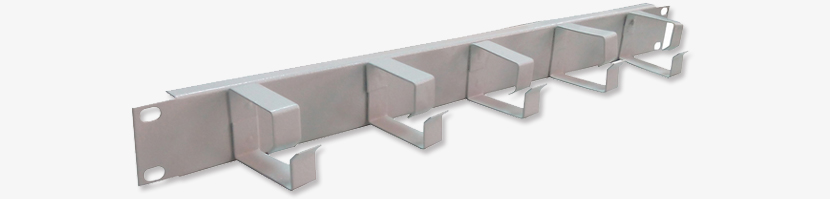

Кабельные органайзеры
Кабельные органайзеры (организаторы) позволяют улучшить внешний вид и упростить прокладку кабелей.
Существует несколько видов кабельных органайзеров:
- горизонтальные,
- вертикальные,
- кольцевые.
Органайзеры позволяют выполнить требования минимального радиуса сгиба, что особенно важно при прокладке оптического кабеля. Кроме того, при использовании организаторов снижается весовая нагрузка на кабели, облегчается их монтаж, а также ремонт и обслуживание оборудования.
