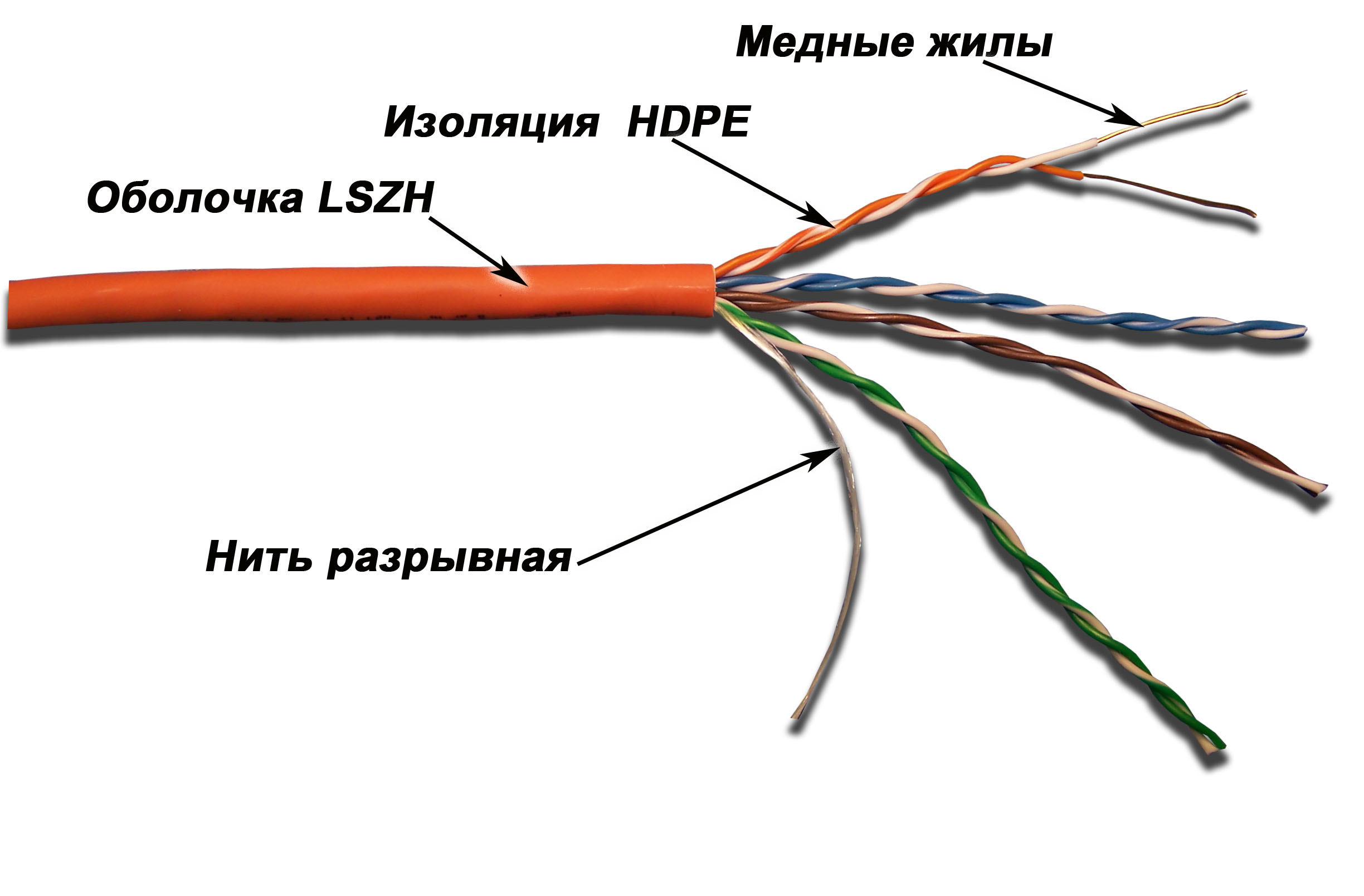

Кабель состоит из 4-х пар многожильных медных проводников.
Диаметр проводника 24AWG.
Каждый проводник заключен в изоляцию HDPE (полиэтилен высокой плотности).
Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару.
4 витых пары заключены в общую оболочку из ПВХ (PVC).
Характеристики кабеля:
Тип проводника: Stranded (многожильный);
Диаметр проводника: 24 AWG;
Тип изоляции: HDPE (полиэтилен высокой плотности);
Тип оболочки: ПВХ (полихлорвинилхлорид);
Цвет оболочки: коричневый;
Диаметр кабеля: 5,3 мм;
Волновое сопротивление: 100 ± 15 Ом;
Максимальная взаимная ёмкость (Mutual Capacitance): 17.1 нФ/1000Фт;
Максимальное сопротивление постоянному току (DC Resistance): 28.6 Ом/1000Фт;
Максимальное рассогласование cопротивления пары постоянному току (DC Resistance Unbalance of a pair): 5%;
Максимальное рассогласование ёмкости пара-земля (Capacitance Unbalance pair to Ground): 330 пФ/100м;
Рассогласование задержки распространения сигнала (Propagation Delay Skew): 45 нС/100м;
Номинальная скорость распространения сигнала (Nomal velocity propagation): 71%;
Разность между перекрёстными наводками и затуханием (Attenuation to crosstalk ratio):
* при 100 МГц мин. 8.9 дБ станд. 13.9 дБ;
* при 155 МГц мин. 11.1 дБ;
* при 200 МГц мин. 4.8 дБ;
Сертификация лабораториями 3P и ETL;
Соответствует стандартам TIA/EIA 568-B.2 cat. 5E;
Количество метров в коробке: 305 м;
Цветовая кодировка:
* Пара 1 "голубой/бело-голубой";
* Пара 2 "оранжевый/бело-оранжевый";
* Пара 3 "зеленый/бело-зеленый";
* Пара 4 "коричневый/бело-коричневый".
| Экран |
U/UTP
|
| Тип оболочки |
Внутренний
|
| Пары |
4 пары
|
| Материал жилы витой пары |
Медный (CU)
|
| Категория |
Cat. 5e
|
| Жильность |
Многожильный
|
| Диаметр жилы |
AWG 24
|
| Метров в бухте/катушке |
305 |
