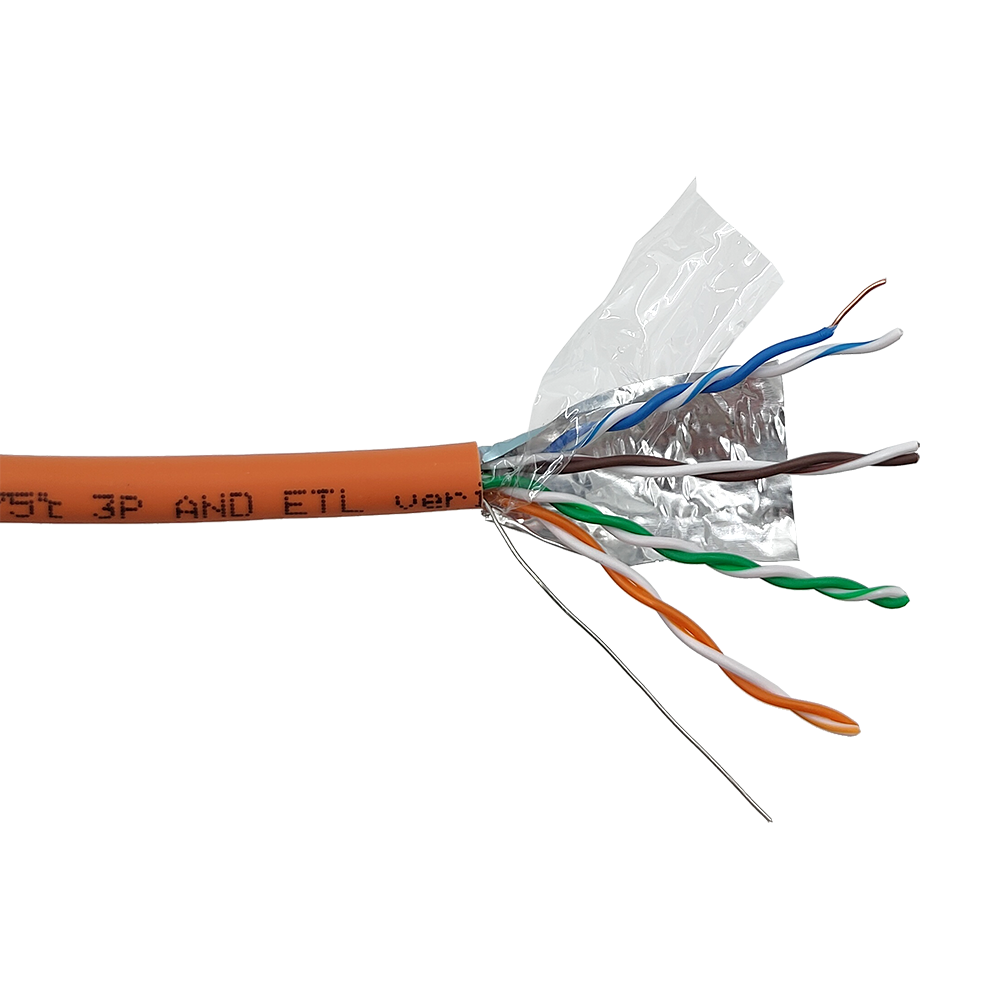

Кабель состоит из 4-х пар одножильных медных проводников.
Диаметр проводника 24AWG.
Каждый проводник заключен в ПВХ (PVC) изоляцию.
Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару.
4 витых пары обернуты полиэтиленовой пленкой и вместе с медным одножильным заземляющим проводником заключены в общий экран из фольги и оболочку из ПВХ
Характеристики кабеля:
Тип проводника: Solid (сплошной);
Диаметр проводника: 24 AWG;
Тип изоляции: HDPE (полиэтилен высокой плотности);
Тип оболочки: ПВХ (полихлорвинилхлорид);
Цвет оболочки: cиний;
Диаметр кабеля: 6,1 мм;
Волновое сопротивление: 100 ± 15 Ом;
Максимальная взаимная ёмкость (Mutual Capacitance): 17.1 нФ/1000Фт;
Максимальное сопротивление постоянному току (DC Resistance): 28.6 Ом/1000Фт;
Максимальное рассогласование cопротивления пары постоянному току (DC Resistance Unbalance of a pair): 5%;
Максимальное рассогласование ёмкости пара-земля (Capacitance Unbalance pair to Ground): 330 пФ/100м;
Рассогласование задержки распространения сигнала (Propagation Delay Skew): 35 нС/100м;
Номинальная скорость распространения сигнала (Nomal velocity propagation): 71%;
Разность между перекрёстными наводками и затуханием (Attenuation to crosstalk ratio):
- при 100 МГц мин. 11.9 дБ станд. 15.9 дБ;
- при 155 МГц мин. 1.8 дБ станд. 5.8 дБ;
Сертификация лабораториями 3P и ETL;
Соответствует стандартам TIA/EIA 568-B.2 cat. 5E;
Количество метров в коробке: 305 м.
Цветовая кодировка:
Пара 1 "голубой/бело-голубой";
Пара 2 "оранжевый/бело-оранжевый";
Пара 3 "зеленый/бело-зеленый";
Пара 4 "коричневый/бело-коричневый".
Экран |
F/UTP
|
Тип оболочки |
Внутренний
|
Пары |
4 пары
|
Материал жилы витой пары |
Медный (CU)
|
Категория |
Cat. 5e
|
Жильность |
Одножильный
|
Диаметр жилы |
AWG 24
|
Метров в бухте/катушке |
305 |
