Правильный выбор витой пары и рейтинг лучших моделей

Ethernet-провод не выглядит технологичным изделием, а его выбор – сложной задачей. Но при визуальном сходстве кабели отличаются технически, структурно, конструктивно. Ниже рассказываем какая она, самая лучшая витая пара и как выбрать подходящий вариант под конкретные задачи.

Почему выбор кабеля – это важно

Витая пара – столь же важный компонент сетевой инфраструктуры, как модем, маршрутизатор или роутер. Именно она выполняет основную задачу, является средой для распространения электрического импульса, в котором зашифрованы данные. Безответственность в выборе чревата следующими последствиями:

1. Неработоспособность сети. Прокладка неэкранированного кабеля в прямой близости от источников мощного ЭМ-излучения приводит к невозможности прохождения сигнала.
2. Недолговечность. Поливинилхлоридная изоляция не выдержит уличной эксплуатации, за несколько месяцев потеряет пластичность и разрушится.
3. Неэффективность. Из-за некачественного материала, несоответствия категории витой пары характеристикам сетевого оборудования снижается скорость и дальность передачи сигнала.
4. Повышение расходов. Актуально при избыточных электротехнических и конструктивных параметрах. Не нужно покупать экранированные кабели при отсутствии ЭМ-воздействий, 6-ую категорию – при скорости сетевого оборудования не выше гигабита в секунду.

Избежать этих и других неприятностей можно строгим учетом параметров. Каждый – рассматриваем в деталях.

Как выбрать витую пару - критерии и особенности

1. Категория

Важнейший критерий при выборе кабеля – категория. Она указывает на основные электротехнические характеристики, определяет пропускную способность, частоту сигнала, дальность его передачи.

Рассматривать категории ниже четвертой сейчас нет смысла. В мире активной цифровизации, ужесточения требования к скорости ЛКС и СКС они почти не используются, являются устаревшими. Исключение – Cat.3, дающая 10 мегабит в секунду. Для IP-телефонии и нетребовательного сетевого оборудования этого хватает.

Распространены следующие категории:

• Cat.5. Ориентир – сети 100BASE-T, лимит скорости 100 Мбит/с.
• Cat.5e. Модернизация 5-й категории. Повышение частоты сигнала, изменение шага витка позволило увеличить скорость до гигабита в секунду. Значение сохраняется на 100-метровых дистанциях, на бОльших – требуются повторители и усилители.
• Cat.6. Создана для сетей формата 10GBASE-T. 10 Гбит/с достаточны даже для требовательных активных компонентов. Для защиты от перекрестных помех шаг витков учащен, от внешних полей – предусмотрено экранирование. Максимум скорости достижим на 55-метровой дистанции, на 100-метровой – снижается в 10 раз.
• Cat.6a. Модернизация помогла обойти главное дистанционное ограничение. 10 Гбит сохраняются и на сотне метров.
• Cat.7. Параметры идентичны 6a, за исключением частоты сигнала. Она составляет не 500, а 600 мегагерц, что несколько увеличивает устойчивость к перекрестным помехам.
• Cat.7a. Особенность – достижение 40-гигабитной скорости на коротких дистанциях. Кабель характеризуется улучшенным экранированием, частым шагом витка, большой толщиной токопроводящей жилы.
• Cat.8.1 и Cat.8.2 – высшие классы, соответствующие стандартам 25GBASE-T и 40GBASE-T. Пропускная способность достаточна для организаций, взаимодействующих с огромными информационными массивами, дата-центров, серверных.

2. Оболочка

Задачи оболочки – повышение прочности, обеспечение защиты от внешних нагрузок, атмосферных, термических, механических. Домашний кабель для интернета витая пара сделан, как правило, из ПВХ. Полимер недорог, пластичен, долговечен, подходит для внутреннего монтажа.

Полиэтилен (PE) – материал для наружных работ. Для этого типа оболочки характерна плотная структура, способность выдержать длительное воздействие ультрафиолета, высоких и низких температур, осадков. Поливинилхлорид в таких условиях становится хрупким, разрушается, полиэтилен – сохраняет стабильность.

На объектах с жесткими противопожарными требованиями рекомендовано применение витой пары в оболочках из LSZH и LSLTx. Модифицированные полимеры выдерживают воздействие открытого пламени без образования едкого дыма, выделения токсичных веществ. Это необходимо для безопасной эвакуации людей, сохранения материальных ценностей.

3. Экранирование

Защитный экран исключает воздействие внешнего ЭМ-излучения на проводник или минимизирует его. Функцию экрана выполняет следующее:

• Ламинированная фольга (F/UTP, F/FTP). Используется как индивидуальная оболочка для проводниковых пар и общая, для всех жил. Эффективно блокирует высокочастотные помехи, но хрупкая, требует аккуратности при монтаже.
• Сетчатая оплетка (S/UTP, S/FTP). Основа – тонкая проволока из меди или алюминия. Не столь эффективна против помех, но увеличивает общую прочность.
• Комбинация (SF/UTP, SF/FTP). Оплетка и фольга. Надежный экран, делающий кабель прочнее, блокирующий мощные ЭМ-поля. Провода с комбинированной защитой предназначены для требовательных объектов. Примеры – предприятия электроэнергетики, тяжелой промышленности, ЦОД, серверные.

При обжиме экранированных патч-кордов используются не пластиковые, а металлические разъемы RJ-45, выдерживающие ЭМ-излучение.

Маркировка UTP говорит об отсутствии экрана. Это недорогие, легкие, гибкие кабели, но прокладывать их нужно вдали от источников электромагнитных волн. Пренебрежение правилом приведет к потерям данных, сокращению дальности связи, неработоспособности СКС, ЛКС.

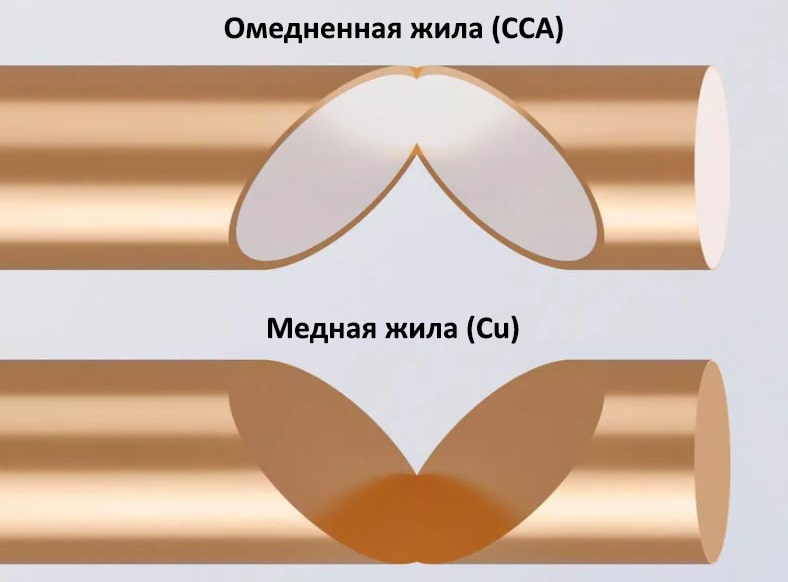

4. Материал жил

Варианты следующие (подробнее в статье “Омедненная или медная витая пара - сравнение кабелей и советы по выбору”):

1. Алюминий (Al). Минимальная масса и цена. Недостатки – высокое электрическое сопротивление, склонность к коррозии, ограниченная пластичность. Для протяженных линий связи металл не подойдет, дальность недостижима из-за сопротивления. Передача мощности по технологии PoE невозможна из-за нагрева.
2. Омедненный алюминий (CCA). Сердцевина – алюминий, наружный слой – тонкий слой меди. Высокочастотный сигнал, благодаря скин-эффекту, распространяется по поверхности, что повышает скорость. Сохраняются ограничения, связанные с ограниченной дальностью, склонностью к нагреву, несовместимостью с PoE.
3. Медь (Cu). Оптимум. Высокая цена оправдана отличными электротехническими характеристиками. Металл не боится коррозии, не подвержен нагреву даже при передаче высокой мощности, минимальное сопротивление увеличивает дистанцию передачи.

5. Структура и диаметр

Структуры проводника – цельная (solid) и многожильная (stranded). Первая состоит из цельной проволоки, вторая – из множества тонких. В пользу цельного проводника говорит прочность и неразрывность структуры, снижающая сопротивление. Подходит для протяженных коммутационных магистралей. Сопротивление многожильного проводника выше, но он гораздо гибче. Важное качество для линий связи сложной конфигурации. Подробнее в материале “Многожильная и одножильная витая пара - разница и особенности кабелей”.

Диаметр витой пары выражается калибром, согласно американской системе AWG. С увеличением толщины провода растет дистанция передачи данных, их объем, стабильность сигнала. Для Cat.5e достаточно 0.51 миллиметра (AWG24), 6 и выше – AWG23, 0.55.

6. Специфика монтажа

Варианта два:

1. Indoor. Внутренние работы. Особенности – ПВХ-изоляция, упрощенная конструкция.
2. Outdoor. Уличная прокладка. Полиэтиленовая оболочка, возможные модификации – стальная броня и трос.

7. Трос и бронирование

Усиление кабеля стальным тросом нужно для прокладки по воздуху. Он предотвращает растяжение, провисание, исключает разрывы, спровоцированные ураганным ветром, налипанием снега во время интенсивных осадков.

Бронирование стальной лентой требуется, если витая пара прокладывается в земле, подвержен выраженным статическим и динамическим нагрузкам, деформациям, сдавливанию.

8. Марка и цена

Чрезмерная экономия, покупка кабелей от неизвестных брендов недопустима. Они ненадежны, не имеют сертификатов, не обладают нужными электротехническими параметрами. Ориентир – проверенные марки, среди которых есть и доступные. Примеры:

• TWIST – оптимальное соотношение цена-качество;
• TWT – ориентирована на массовый сегмент;
• Hyperline или Lanmaster – подойдет для ответственных коммерческих, специализированных СКС и ЛКС.

Как выбрать кабель витая пара для дома?

Ориентир – пропускная способность. Источники ЭМ-излучения дома – редкость, протяженность коммутационных линий невысока, лучше сосредоточиться на скорости. При подключении тарифного плана не более гигабита, хватит Cat.5e, выше – Cat.6. Скоростными тарифами часто пользуются блогеры, ведущие прямые трансляции, любители просмотра фильмов в 4K и 8K.

5 лучших кабелей для интернета в доме:

1. UTP4-C5E-G24-IN-PVC-305-TWCS от TWIST. Оптимальный баланс качества и цены. Cat 5е достаточна для большинства тарифных планов, жила из очищенной бескислородной меди гарантирует идеальную электропроводимость.
2. LAN-6ESFTP-WH SFTP от LANMASTER. Cat.6 для абонентов скоростных тарифных планов. Экранирование SFTP бережет высокочастотный сигнал от искажений, толстая медная жила гарантирует его стабильность.
3. TWIST U/UTP4. Вариант для подключения нетребовательного абонентского оборудования. Материал проводника – CCA, что снижает цену. Электротехнические характеристики достаточны для линий малой протяженности, на которые сопротивление не влияет.
4. LAN-6EUTP-PT-GY. Несмотря на принадлежность к 6-й категории, кабель недорог. Экранирование не предусмотрено, но на коротких дистанциях, характерных для подключения абонентских устройств, отсутствие не является недостатком – также заслуживает входить в рейтинг кабелей для домашнего интернета.
5. UUTP4-C5E-S24-IN-PVC-GY-305 от Hyperline. Модель для требовательных абонентов. Товары Hyperline дороже аналогов, но цена оправдана стабильностью электротехнических параметров. Толстые медные жилы не подвержены окислению, старению. Гигабитная скорость передачи сохраняется десятилетиями без обслуживания линии.

Выбор витой пары для видеонаблюдения - рейтинг моделей

Большинство IP-камер поддерживает технологию PoE. Для подключения необходимо использовать витую пару, поддерживающую передачу сигналов и мощности (кабель с питанием). Другие вводные – место монтажа и разрешение изображения. Для большинства устройств достаточно пропускной способности Cat.5e, для 4K – одного гигабита в секунду не хватит, требуется 10, соответствующие Cat.6 и выше.

Тройка удачных кабелей для видеонаблюдения:

1. Кабель FTP 4 пары с питанием (2x1,5мм² CCA) для наружного монтажа. Полиэтиленовая оболочка сохраняет пластичность в 40-градусный мороз, напряжение – 80 вольт. Этого достаточно для основных и вспомогательных компонентов камеры, обогрева, исключающего запотевание объектива, ночной инфракрасной подсветки.
2. Наружная витая пара (2x0,75мм² CCA) Cat.5e. Отличие от предыдущего – стальной трос. Повышена прочность, допустима прокладка по воздуху, протяжка между зданиями.
3. Комбинированный FTP-кабель ES 4 пары с питанием для внутреннего монтажа. Сравним с рассмотренными моделями по электротехническим параметрам, но имеет ПВХ-оболочку. Назначение – прокладка в помещениях.

ТОП экранированных витых пар

1. Внутренний Ethernet-провод от Eletec Systems. При невысокой цене укомплектован фольгированным экраном и поддерживает технологию PoE, упрощающую структуру сети. Категория – 5е, лимит напряжения – 80 вольт.
2. LAN-6EFTP-WP-OUT FTP от LANMASTER. Решение для ответственных наружных сетей. Структура предусматривает гидрофобный слой, предотвращающий окисление жил даже при постоянном воздействии влаги. Категория 6e дает 10-гигабитную пропускную способность, FTP-экранирование – защищает от ЭМ-наводок.
3. TWT-5EFTP-LSZH FTP. Как и другие кабели от TWT, этот хорошо сбалансирован по цене и параметрам. Сертифицирован по TIA/EIA 568-A, ISO/IEC 11801, EN 50173. Cat.5e достаточна для большинства бытовых и коммерческих приложений.

Как не нарваться на подделку?

Контрафакт – проблема рынка кабельной продукции. Уберечься от покупки такого товара можно выбором надежного магазина, работающего с поставщиками и производителями, дорожащими репутацией. Дополнительно стоит проверить и следующее:

1. Маркировка. На оригинал указывают четкие контрастные буквы, разборчивые цифры с ровными контурами. Они не должны стираться под механической нагрузкой, расплываться – при воздействии воды. На контрафакте маркировка расплывчата, при минимальной нагрузке – стирается.
2. Упаковка. Рыхлые картонные коробки, проминающиеся пальцем, бухты с неровной намоткой – марки, заботящиеся о репутации, не позволяют себе таким образом относиться к таре.
3. Жила. Сечение должно соответствовать заявленному. Измерить его можно микрометром или штангенциркулем. Медный проводник дополнительно можно поскоблить, если верхний слой стирается – это не медь, а омедненный алюминий. Чистый металл хорошего качества распознается по золотисто-розовому оттенку, структуре без вкраплений.
4. Оболочка. На фальсификат указывает неровная, неоднородная оболочка с наплывами, неровностями, посторонними включениями, грубыми стыками. Она не отличается ни пластичностью, ни прочностью. После сгибания остается залом, а то и трещина.
5. Сертификат. В документе фиксируются производственные ТУ, ГОСТ и другие стандарты, контактные данные, юридические адреса изготовителя.

Ошибки при выборе

Распространенная оплошность – покупка CCA для PoE. Алюминий характеризуется высоким электрическим сопротивлением, не способен эффективно передавать мощность. Напряжение оказывается недостаточным для IP-камер, датчиков, счетчиков. В лучшем случае, их подключение окажется невозможным, в худшем – электронные, силовые компоненты выйдут из строя.

Второй значимый негативный момент – склонность к перегреву, что чревато оплавлением изоляции и даже возгоранием. Экономия неуместна, лучше выбрать аналоги с толстой медной жилой.

Нередки и следующие ошибки:

• Прокладка UTP в условиях выраженных электромагнитных полей и радионаводок. Полимерная оболочка не защищает от таких воздействий. В проводнике индуцируются электрические токи, искажающие сигнал, провоцирующие потерю пакетов, снижение дальности связи. UTP-проводам не место по соседству с силовыми линиями, электромоторами, радиоприемниками и передатчиками.
• Монтаж FTP при отсутствии помех. Экранированный кабель в таком случае – лишние расходы, трудности при монтаже из-за сниженной гибкости и увеличенной массы. Будет достаточно и UTP-аналога.
• Несоответствие кабельной категории и сетевой скорости. Для подключения высокоскоростного тарифного плана, оборудования, пропускная способность которого выше 1 Гбит/с потребуются провода 6-й и более продвинутых категорий. Кат 5е не хватит, ее предел – указанный гигабит в секунду. Актуальна и обратная ситуация. Нет смысла подключать гигабитные модемы дорогими 10-гигабитными кабелями. Преимуществ это не даст.
• Игнорирование модернизации. Важны не только текущие, но и будущие требования к скорости СКС, ЛКС. Если на ближайшее время запланирована модернизация, замена сетевого оборудования, рациональнее приобрести витую пару “с запасом”, чтобы не столкнуться с заменой.

Отвечаем на популярные вопросы

1. Какую витую пару выбрать - экранированную или нет?

Выбрать витую пару с экранированием следует только при условии воздействия на нее электромагнитного излучения. Это актуально для производственных цехов, предприятий энергетической сферы, коммерческих объектов с широким техническим оснащением. Если рядом с кабелем нет электроприборов, силовых кабелей, антенн, хватит и неэкранированного UTP.

2. Допустимо ли использование CCA вместо Cu? Можно ли сэкономить на материале жил?

Для бытовых, коммерческих систем малой протяженности, для которых не установлены особые требования – да, сэкономить можно. Но лучший проводник для ответственных сетей – чистая бескислородная медь, обеспечивающая скорость, стабильность, дальность связи, устойчивая к коррозии.

3. Какая витая пара лучше для гигабитного интернета?

Кабель категории Cat.5e. Его максимум – 1 Гбит/с, такая скорость достижима на 100-метровых дистанциях.

4. Нужен ли экран для домашней сети?

Редко. Защита требуется при прокладке силового провода параллельно с Ethernet, его соседства с бытовой техникой, генерирующей выраженное излучение, например СВЧ-печами или стиральными машинами. При грамотной кабельной разводке, подойдет и UTP.

5. Какой кабель выбрать для прокладки на улице?

С полиэтиленовой изоляцией, выдерживающей длительное воздействие ультрафиолета, низкой температуры, влажности, осадков. Опознать его можно по черному цвету, маркировке “Outdoor”. Если планируется проброс по воздуху, требуется конструктивное усиление – стальной провод, исключающий растяжение, разрывы от порывов ветра и налипания снега.

6. Что лучше для IP-камер с PoE?

Витая пара для видеонаблюдения должна поддерживать технологию Power-over-Ethernet, передавать мощность, достаточную для функционирования устройства. Категория подбирается под объем данных. Для камер формата 4K нужны 10 Гбит/с, Cat.6 и выше, Full HD – хватит кат 5e.

Подведение итогов

Рейтинг лучших моделей витой пары, понимание конструктивных, электротехнических параметров – все это поможет в поиске варианта без лишних трат. Перед покупкой нужно четко понимать, в каких условиях будет эксплуатироваться провод, какова окажется выраженность нагрузок, электромагнитных, термических, механических. Важна и пропускная способность, определяющаяся тарифным планом и сетевым оборудованием.
