Какие бывают оптические кроссы и как их выбрать?

Базовая задача любого оптического кросса (ОК) – обеспечение надежного соединения локального, магистрального оптического кабеля с конечным оборудованием, приемником, передатчиком, конвертером. Несмотря на общую функцию, вариантов ОК множество. Как найти версию под конкретные эксплуатационные условия? Какими классами представлены волоконно-оптические кроссы? Какие их характеристики? Ниже подробно отвечаем на эти вопросы.

Типы оптических кроссов

По определению оптоволоконные боксы похожи друг на друга, но представлены массой категорий, различны по конструкции, назначению, спецификациям. Основные классы нужно разобрать подробнее, чтобы исключить ошибки при подборе, гарантировать соответствие устройства конкретной системе.

Стоечные

ОК предназначены для монтажа в телекоммуникационный шкаф, стойку на 19 дюймов, востребованы в серверных, аппаратных, центрах обработки данных и других организациях. Конструкция – стальной коробчатый корпус с кронштейном.

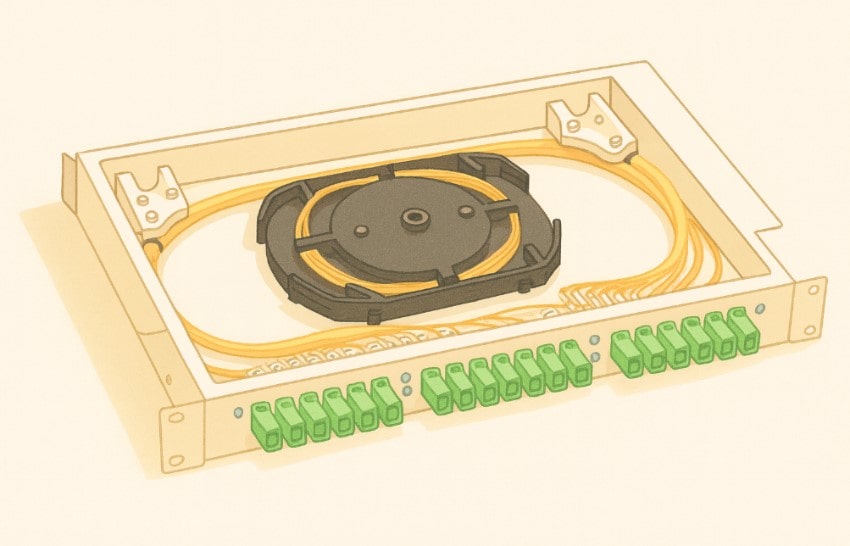

В задней части рэкового оптоволоконного бокса размещены кабельные вводы, зажимы, крепежи, фиксирующие оптоволоконный шнур. Спереди – разъемы и планки, внутри – сплайс-кассета для правильной укладки волокна, его защиты от превышения допустимых радиусов изгиба, механических нагрузок.

Модификация – выдвижной соединительный кросс. Он укомплектован “выезжающей” полкой, что упрощает манипуляции с оптикой. Специалисту не приходится сталкиваться с ограничениями пространства.

Настенные

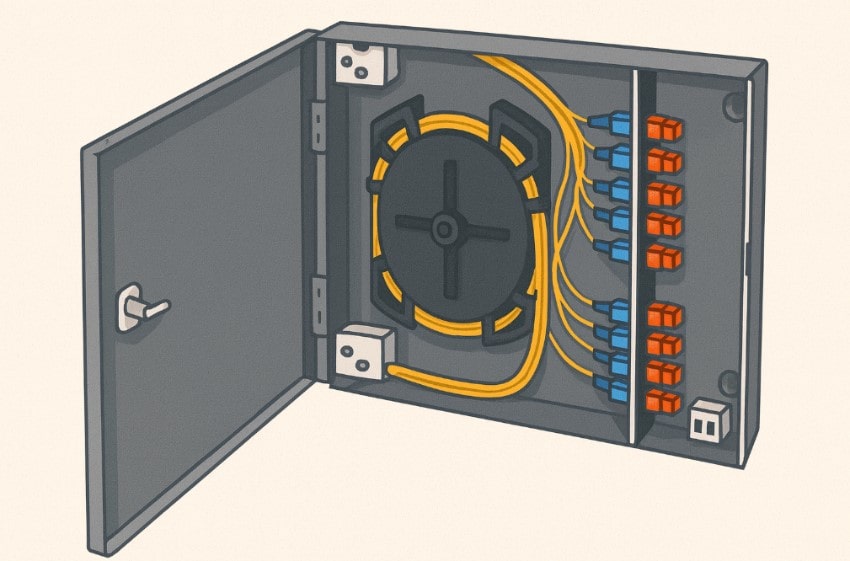

Фиксируются кронштейнами на вертикальных основаниях, стенах или столбах. Распространены в сетях небольшого масштаба, монтируются в условиях ограниченного пространства: в подъездах, на чердаках.

Помимо обычных настенных кроссов для помещений представлены всепогодные (уличные). Особенность – корпусное исполнение по стандарту IP65. Высокий защитный индекс указывает на герметичность, изоляцию кабельных вводов, полимерное уплотнение по периметру двери, исключающее попадание внутрь воды и пыли. Они предназначены для установки на улице, в помещениях с жесткой эксплуатационной средой, например повышенной запыленностью.

Вариация настенных боксов – антивандальные, сейфового типа. Они устанавливаются в местах с неограниченным доступом, не просматриваемых камерами наблюдения. Корпус – сварной, из стали толщиной более миллиметра, дверь – закрывается на прочный замок. Даже намеренно, при помощи инструмента, повредить, вскрыть такой кросс очень трудно.

Прочие виды оптических кроссов

При классификации также учитывают следующие параметры:

1. Плотность коммутации. Аббревиатура, указывающая на ОК с высокой плотностью коммутации – КВП. Порты размещены плотно друг к другу, что позволяет провести максимум подключений на единицу пространства. КВП оптимальны при ограниченности места.
2. Комплектация. Оптико-волоконные панели поставляются в сборе или в виде “конструктора”, отдельные детали для которого (вроде сплайс-кассет или КДЗС) приходится докупать. Лучше сразу оценить, что окажется необходимым при монтаже, чтобы получить требуемый укомплектованный набор. Готовые к установке версии дороже, но экономят время, позволяют обойтись без монтажных инструментов и навыков.
3. Спецификация. Например, выделяют абонентские кроссы для подключения оборудования в сетях GPON. Нередко они устанавливаются в квартирах, возле входных дверей. Особенности – компактность и малое количество портов, не больше 8.

Характеристики оптических кроссов

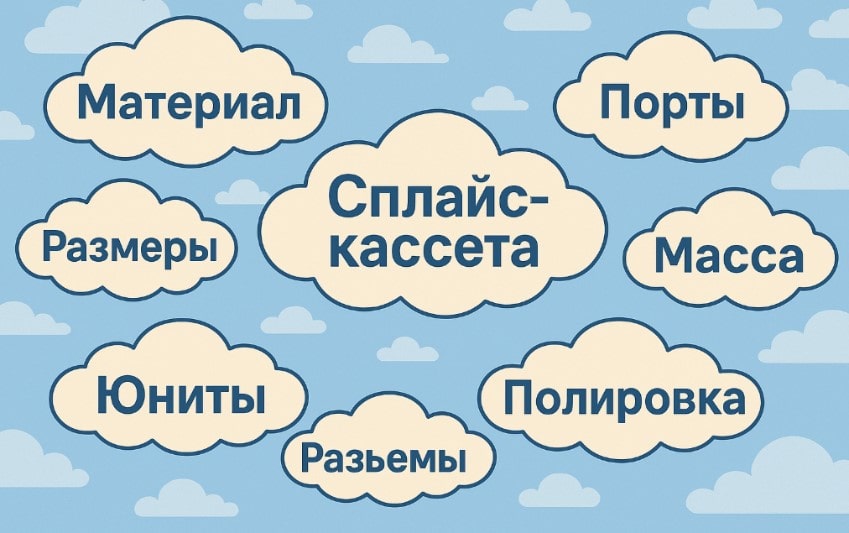

Параметры, обязательно требующие внимания при выборе оптоволоконных боксов:

• Материал. Стандарт – сталь. Металл гарантирует жесткость корпуса. При толщине более миллиметра и сварной конструкции – антивандальные свойства. Некоторые модели сделаны из модифицированного полимера, АБС-пластика. Они легче, что упрощает монтаж и снижает нагрузку на основание, но не столь прочны.
• Количество портов. Определяется количеством подключаемого оборудования. Для небольших локальных сетей достаточно 4 или 8 разъемов, для крупных серверных, ЦОД – от 24 портов.
• Размеры. Стандарт для кроссов, занимающих 1 юнит в 19-дюймовых телекоммуникационных шкафах и стойках – 50х26х5 сантиметров. Различия в габаритах между настенными версиями гораздо выраженнее. Для тесного монтажного пространства подойдут компактные модели, при отсутствии ограничений – обычные, с длиной и шириной более 30 сантиметров.
• Масса. Учет массы исключает проблемы при установке, повышенную нагрузку на основание. Например, на гипсокартонной стене не получится надежно зафиксировать антивандальный бокс сейфовой разновидности. Он весит несколько килограммов – материал попросту не выдержит, кронштейны вырвет из стены. Для слабых оснований рекомендованы пластиковые и компактные металлические панели с весом около килограмма.
• Количество юнитов. Определяет пространство, занимаемое в шкафу или стойке. Стандарт – 1U, но крупные оптоволоконные боксы на сотни портов крупнее, до 4U.
• Наличие сплайс-кассеты. Пластиковый элемент для хранения КДЗС, запасов оптоволокна, его точного структурирования, прокладки без нарушения допустимых радиусов изгиба. В небольших версиях на несколько портов она не слишком нужна, в крупных – необходима. Отсутствие – усложнит монтаж, обслуживание сети, увеличит риск сбоя, обрыва.
• Разъемы. Подбираются под подключаемое оборудование. Распространенные – FC, SC, LC, ST.
• Полировка. Технология полировки определяет плотность сопряжения оптоволокна с разъемом. Оптимальны – UPC (Ultra Physical Contact), APC (Angled Physical Contact). Они подходят даже для ответственных, требовательных линий связи, препятствуют появлению обратных отражений, потерям сигнала в контактной зоне, гарантируют стабильность, четкость передачи.
• Модовость. Устройства адаптированы к подключению многомодового или одномодового оптического волокна. Первое подходит для передачи данных на малые дистанции, второе – на средние и дальние.

Популярные производители оптических кроссов

Выбирая СКС, нельзя забывать и о марке. От нее зависит надежность, соответствие стандартам. Компании, дорожащие репутацией, используют проверенные материалы, уделяют должное внимание оптимизации конструкции, что упрощает подключение, обслуживание, исключает поломки, обеспечивает стабильность сети. Положительных отзывов заслуживают следующие бренды:

1. Twist. Наша разработка, специализируемся на стоечных версиях. Оптоволоконные кроссы Twist покрывают все запросы сетевых инженеров и проектной документации.
2. Lanmaster. Российское предприятие, выпускающее товары для СКС премиального и среднего уровня. Фабрики располагаются в РФ, КНР, на Тайване. Получен сертификат соответствия ISO 9001. В нашем каталоге – не только оптические кроссы от Lanmaster, но и медная витая пара, телекоммуникационные шкафы, коннекторы, инструмент для тестирования, монтажа, компоненты для коммерческих, офисных, бытовых кабельных сетей.
3. TWT. Специальный бренд Lanmaster, ориентированный на нетребовательные сети. Товары дешевле, но характеризуются высоким качеством, стандартизованы, сертифицированы.
4. Hyperline. Марка премиального уровня, товары которой сертифицированы как по российским стандартам ГОСТ, так и по международным IEC, ANSI, ISO, ETL. Оптические боксы Hyperline представлены стандартными, антивандальными, всепогодными версиями, ориентированы на ответственные СКС.

5 лучших моделей оптических кроссов – рейтинг LANart

Для лучшего понимания специфики выбора, характеристик и отличий полезно рассмотреть несколько наиболее востребованных моделей.

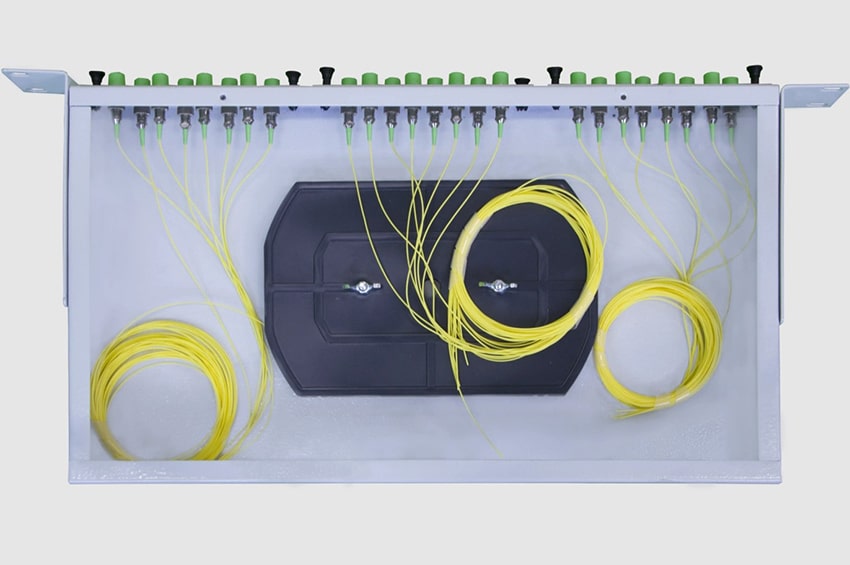

24-портовый стоечный ОК от TWT

Модель универсальна, подходит для одномодовых и многомодовых линий связи. Материал корпуса – сталь, порошковое покрытие препятствует развитию коррозии. Элементы соединены сваркой, что обеспечивает прочность, исключает повреждения при небрежной эксплуатации. В комплект поставки входят гильзы КДЗС, клипсы, сплайс-кассета.

Настенный ОК IP65

Компактная версия от Lanmaster подходит для ЛКС, сетей PON, FTTH. Допустим монтаж на любые вертикальные основания: столбы, стены. Корпусное исполнение IP65 допускает применение в помещениях со сложными микроклиматическими условиями, запыленностью, влажностью и на улице без обустройства козырьков, вспомогательных защитных конструкций. Уплотнение кабельных вводов и периметра дверцы исключает попадание внутрь механических частиц, воды. Для удобства обслуживания, дверца распахивается на 180 градусов.

Компактный кросс-бокс

Предназначен для сетей малого масштаба. Конструкция проста, но надежна, соответствует стандарту IP22, допускающему эксплуатацию в помещениях со стандартными микроклиматическими условиями, без дополнительных нагрузок. Устройство компактно, подходит для установки даже при ограниченности доступного пространства.

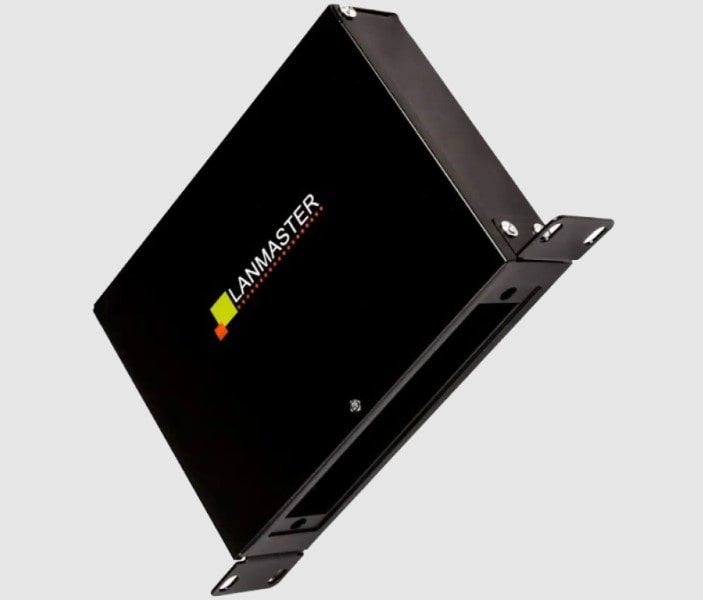

10-дюймовый ОК от Lanmaster

Особенность – универсальность. Компактность габаритов позволяет провести монтаж в 10-дюймовый шкаф, на стену или DIN-рейку, что недоступно большинству аналогов. В комплекте предусмотрены все элементы, требующиеся при установке. Корпус прочен и устойчив к коррозии, изготовлен из стали, окрашенной по порошковой технологии.

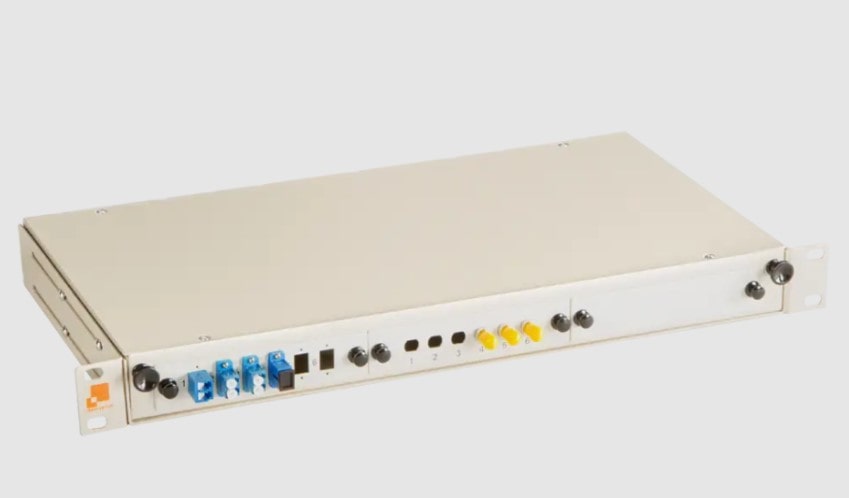

Стоечный кросс на 3 адаптерные панели

В зависимости от специфики комплекса связи бокс может комплектоваться как одной, так и тремя адаптерными панелями. Он укомплектован выдвижной полкой, что упрощает доступ к сплайс-панели, оптоволокну даже после размещения в телекоммуникационном шкафу или стойке. Стальной корпус исключает деформации, адаптирован к жестким коммерческим нагрузкам.

Частые вопросы

1. Как определить качество оборудования?

Следует осмотреть конструкцию и сопроводительные документы. Точность сборки, равномерность нанесения краски, защитно-декоративного покрытия, отсутствие люфтов и зазоров, наличие сертификатов – хорошие признаки. Оптоволоконные боксы производства Twist, Lanmaster, TWT соответствуют этим требованиям.

2. Какие функции выполняет оптический кросс?

Оптико-волоконные ящики позволяют структурировать СКС, упрощают подключение конечных устройств, обслуживание, обеспечивают защиту от нагрузок: атмосферных, механических.

3. Где используется оптоволоконный бокс?

Оптические кроссы востребованы в телекоммуникационных сетях, локальных, магистральных, абонентских, FTTH, PON, центрах обработки данных, серверных. Они необходимы всем организациям, работа которых предполагает передачу информации по оптоволокну.

Подведение итогов

При внешнем сходстве, оптические кроссы различны как конструктивно, так и технически. Учет всех параметров поможет найти модель под конкретную линию связи, приспособленную к эксплуатационным нагрузкам. Безошибочность выбора – залог корректной работы сети, упрощения ее обслуживания, отсутствия сбоев, обрывов.
