Прокладка оптоволоконной линии связи – непростая задача. Необходимо подобрать активное и пассивное оборудование, грамотно установить и настроить его, провести сварку кабельных отрезков. Обрывы чаще всего происходят в точках соединения.
Не допустить негативного сценария поможет правильная защита, одно из средств которой – оптическая муфта. Ниже рассказываем, какие функции она выполняет и как устроена.
Что такое оптическая муфта
Оптическая муфта – это устройство, использующееся для разветвления, сварки, распределения волокон, формирующих коммуникационную линию. Оно упрощает обслуживание и монтаж, повышает устойчивость точек соединения к атмосферным, механическим нагрузкам.
Для чего нужна оптическая муфта - функции
Оптоволоконная муфта применяется для:
- Герметизации стыка. Устройство не пропускает воду, проникновение исключено даже при размещении во влажном грунте или на улице в местности с частыми обильными дождями. Удается избежать разрушения из-за интенсивного окисления и коррозии.
- Защиты от физических, атмосферных воздействий. Порывы ветра, статическое и динамическое давление не повредят линию передачи.
- Стабилизации положения. Внутри муфты волокна не скручиваются, не изгибаются, сохраняют исходную позицию. Исключены проблемы при приеме и отправке данных, потери пакетов, снижение скорости.
- Упрощения распределения и обслуживания. Все соединители, ответвления от магистрального кабеля к абонентским пунктам находятся в одном месте. Это позволяет быстро модернизировать систему, подключить диагностическое оборудование для поиска точки обрыва.
Виды оптических муфт
Устройства представлены несколькими типами. У каждой разновидности – свои характеристики, определяющие спецификацию, область применения. Для исключения ошибок при подборе нужно внимательно рассмотреть все варианты.

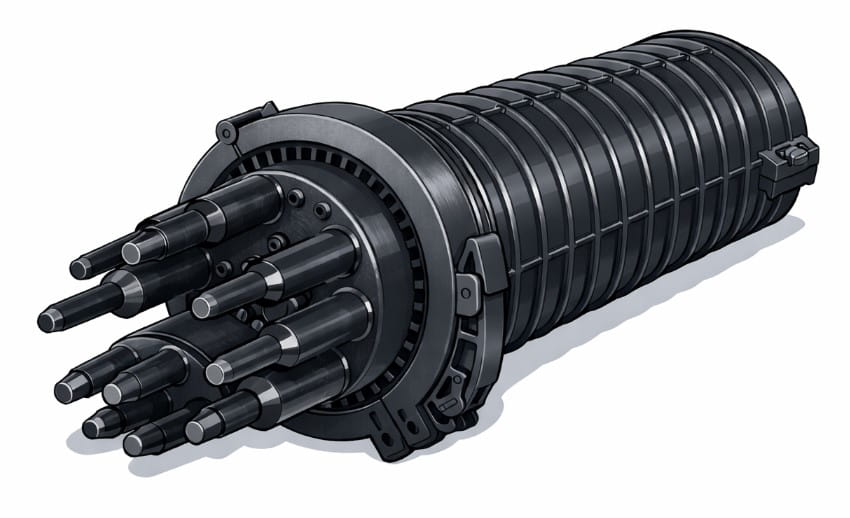

Тупиковые (МТОК)
Функция – терминальное сращивание ВОЛС без ее продолжения. Особенности – один вход для линии и несколько выводов для связи с абонентскими устройствами. Классическая конструкция – цилиндрический корпус и расположенная снизу крышка, фиксирующаяся надежным механизмом. Возможен воздушный и подземный монтаж. В любом случае, кабель защищен от нагрузок, не подвержен растяжениям, изгибам.

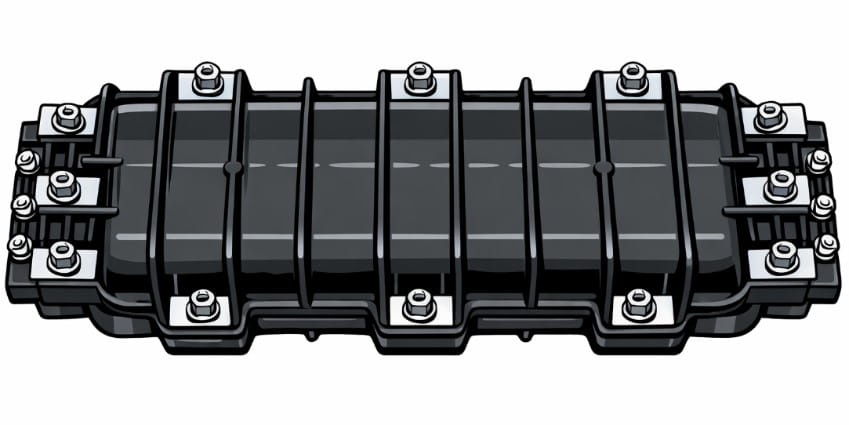

Проходные
Предназначены не для конечных, а для сквозных соединений. Магистральная линия проходит через пару основных портов, ответвления – через боковые. Проходные оптоволоконные муфты используются на ВОЛС независимо от расположения, отличаются стойкостью к нагрузкам на растяжение.
Универсальные
Наиболее функциональные, сочетающие особенности двух предыдущих. Подходят для соединений обоих типов оптических муфт.
Внутризоновые
Компактные разветвительные муфты, предназначенные не для уличного, а для внутреннего монтажа. Функция – формирование локальных подключений. Используются в центрах обработки данных, офисах, торговых центрах и других организациях, пользующихся связью по оптоволоконной линии и локальными высокоскоростными СКС. Быстросъемные крышки упрощают обслуживание и подключение, миниатюрность – позволяет провести установку при ограниченности пространства.

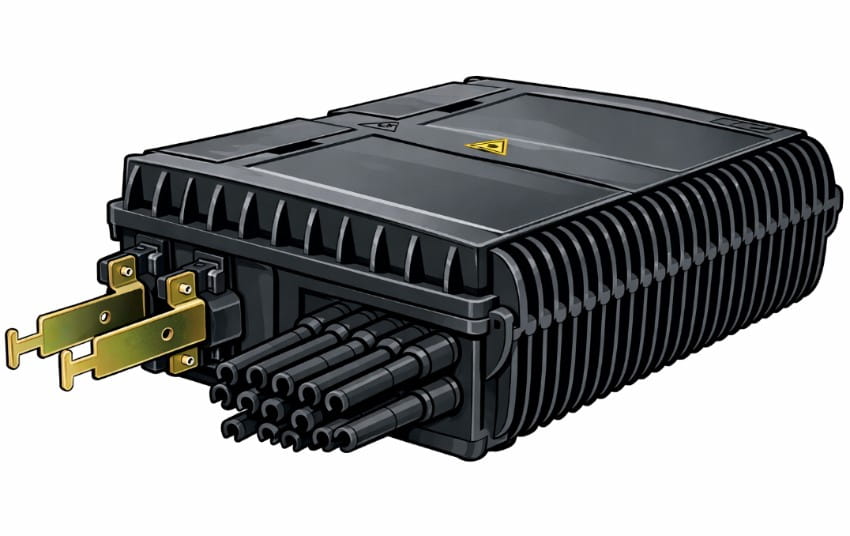

Кросс-муфты (МКО)
МКО универсальны, допускают два варианта применения:
- Муфты. Терминация магистральной линии, распределение волокон по кабелям внутри обслуживаемого объекта.
- Кроссы. Терминация ВОЛС, соединение волокон с абонентскими устройствами, приемниками и передатчиками оптико-волоконными патч-кордами.
Устройства подходят для монтажа на вертикальных основаниях, опорах и стенах. При запрете прямого монтажа, необходимости хранения большого технологического запаса оптического кабеля, рекомендуется использовать кронштейны.
Конструкция и устройство оптических муфт
Базовый элемент – корпус. Как правило, изготовлен из технологичного армированного пластика, полипропилена, устойчивого к ударным нагрузкам, сохраняющего пластичность при низкотемпературном воздействии. Гофрирование помогает сделать деталь жестче без увеличения массы, она лучше переносит статическое и динамическое давление.
В особо сложных условиях, сопряженных с ударными нагрузками, рекомендуются металлические корпуса. Они же – при повышенной ответственности соединений, когда обрыв спровоцирует отключение тысяч абонентов.
Для соответствия стандарту IP65 или более высокому требуется комплектация уплотнителями. Они исключают проникновение пыли и влаги, делают возможным монтаж на улице, в помещениях с высокой запыленностью среды.
Также к конструкции относятся:
- Кабельные вводы. Патрубки из полимера. Упрощают подключение, защищают от перегибов, повышают стойкость к атмосферным воздействиям.
- Сплайс-кассеты. В зависимости от класса и габаритов оптической муфты, в корпусе находятся одна или несколько кассет. Задача – позиционирование волокон, упрощение их маркировки, распределение, защита от перегибов, хранение запаса для ремонта, модернизации. Кассета закрывается крышкой, плотно прижимающейся петлями со стальными пружинами. Это повышает общую герметичность.
- Гильзы КДЗС. Миниатюрные детали для защиты сварных соединений. Исключают превышение допустимых радиусов изгиба, прямые механические воздействия. Основа – металлическая или полимерная трубка, внутри которой расположен полимер, чувствительный к термической нагрузке. При нагреве он размягчается, плотно обволакивает точку сварки. Гильзы располагаются в ложементах, защищающих от случайных сдвигов.
- Защелки. Фиксируют крышку сплайс-кассеты, удерживают волокна и провод, исключают смещения, растяжения, нарушающие передачу информации.
Способ герметизации
Герметизация актуальна для устройств класса IP68, исключающих попадание в корпус воды и пыли. Она представлена двумя вариантами:
- Холодный, механический. Плотность прилегания деталей обеспечивается застежками, зажимами, болтами, хомутами.
- Горячий, построенный на явлениях температурного расширения и сжатия. Перед монтажом детали нагреваются, после – охлаждаются. Элементы уменьшаются в объеме, зазоры и щели исчезают.
Оба метода надежны, но механический – проще в реализации, исключает потребность нагрева. Главное – следить за плотностью всех соединений во время эксплуатации. От вибраций, перепадов температуры, ударных воздействий они могут ослабевать. Важно вовремя подтягивать их, не допускать потери герметичности.
Основные характеристики и советы по выбору
1) Место установки. Определяется конструкцией. В грунт можно установить только устройство с усиленным корпусом, выдерживающим статическое и динамическое давление, исключающим попадание внутрь влаги, мелких загрязнений. Для кабельной канализации акцент делается на герметичности. При подвесном монтаже – на устойчивости к растяжениям, порывам ветра.
2) Количество сварных соединений. Зависит от числа волокон в соединяемых линиях связи.
3) Количество вводов. Для тупиковых устройств характерен один ввод, для проходных – два.
4) Городские и магистральные. Первые оптические муфты используются при прокладке в кабельной канализации или по воздуху. Они достаточно компактны, акцент конструкции сделан на герметичности, устойчивости к растяжениям. Вторые – на магистральных ВОЛС, соединяющих города и регионы. Особенность – максимальная прочность, возможность установки в грунт, прокладки на дне водоемов (искусственных и естественных).
5) Совместимость с кабелем. Устройства, предназначенные для бронированной оптики, усиленной металлической оплеткой, лентой, комплектуются изолирующими элементами. Их задача – защита от замыканий, пробоев на корпус, которые могут случиться при повреждении внешней изоляции.
6) Производитель. Соединительные муфты – ответственные устройства, находящиеся под нагрузкой. Продолжительное воздействие приведет к разрушению, а оно – к обрыву линии связи. Чтобы исключить такой сценарий, устройство должно быть надежным. Гарантировать такую прочность готовы производители, дорожащие репутацией, например: Связьстройдеталь, GJS.
Вопрос-ответ
1. Какая расшифровка у аббревиатуры МТОК?
Расшифровка – “Муфта Тупиковая Оптическая Коммутационная”. Подходит для наземного и подземного монтажа, исключает превышение допустимых изгибов кабеля, гарантирует стабильность работы линии связи.
2. Что такое кассета для укладки оптического волокна?
Сплайс-кассета – один из главных элементов муфты. Конструктивно она напоминает поддон со вспомогательными элементами, позволяющими защитить волокна от перегибов, точно позиционировать и распределить их, сопроводить маркировку для упрощения обслуживания. Также здесь хранится запас материала для модернизации, ремонта, восстановления сети.
3. Важен ли материал муфты?
Да. Стандарт – полипропилен. Технологичный пластик устойчив к термическим нагрузкам, допускает эксплуатацию в регионах с морозным климатом, не теряет исходной прочности. Пластиковые муфты подходят для воздушного и подземного монтажа. Для наиболее жестких эксплуатационных условий рекомендуются устройства с металлическим корпусом: алюминиевым или стальным.
4. Какой запас оптического кабеля может быть на муфте?
Технологический запас подбирается под конкретную ситуацию, чтобы исключить сложности при обслуживании. В некоторых случаях достаточно нескольких метров, в других – требуется увеличение длины до 15-20 м. Последнее актуально при воздушном монтаже.
Заключение
Даже небольшая ошибка при монтаже оптоволоконной линии связи приведет к тяжелым последствиям. Обрывы, необходимость срочного восстановления, повторного подключения и настройки оборудования – лишь немногие из них. Оптическая муфта – устройство, сводящее к минимуму подобные риски. Главное – выбрать модель, соответствующую эксплуатационным условиям и нагрузкам.
