Коннекторы, скотчлоки

Коннекторы и скотчлоки – это современные соединители проводов, обеспечивающие надежный электрический контакт, например, в витой пары или интернет-кабеле. Доступные цены от 1 рубля за единицу.

Главная особенность — электрическое соединение в них осуществляется при обычной температуре, без применения химических веществ – только за счет механических воздействий.

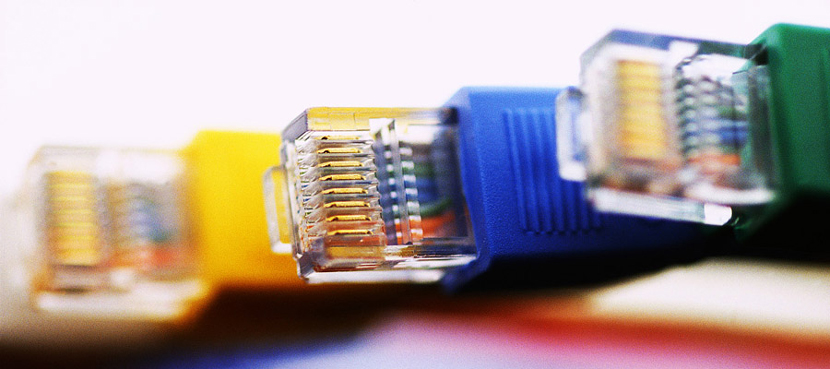

Виды коннекторов

К коннекторам, для подключения к контактам которых используется специальный обжимной инструмент (кримпер), относятся разъемы:

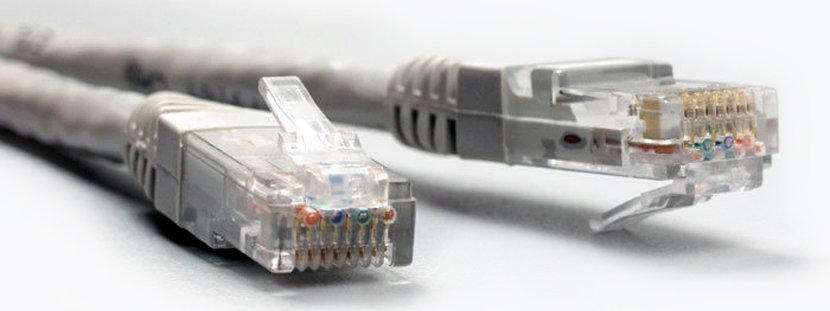

• RJ-45 (8P8C) – на 8 контактов;
• RJ-12 (6P6C) – на 6;
• RJ-11 (6P4C) – на 4.

Расположение проводов в разъеме RJ-45 регламентируется цветами их изоляции.

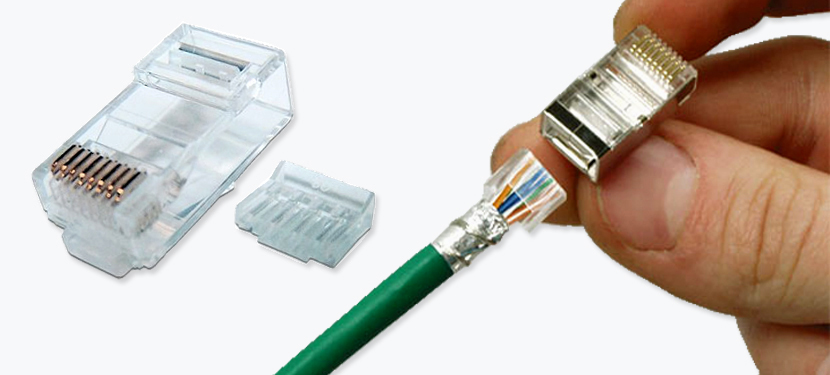

Чтобы упростить операцию размещения проводов существуют конструкции сетевых коннекторов со вставкой, которая играет роль направляющей.

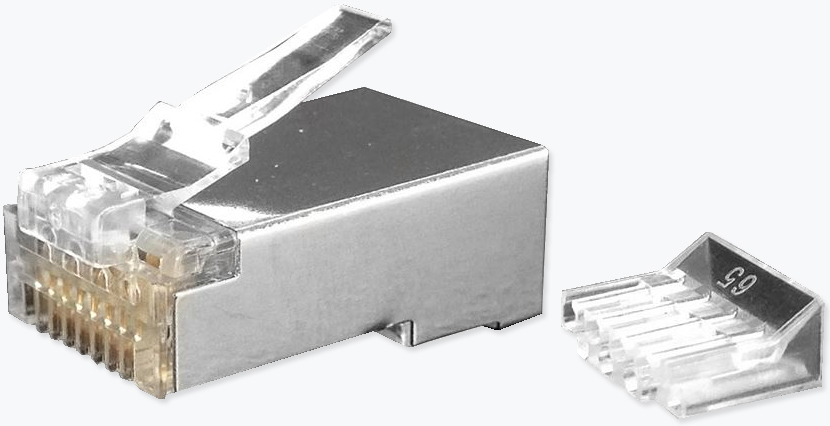

Разъемы RJ-45 выпускаются неэкранированные и экранированные, категории 5е или 6. Для защиты рычажка защелки вилки от повреждения может использоваться специальный изолирующий колпачок.

Для сращивания сетевых кабелей с коннекторами RJ-45 применяют специальный проходник.

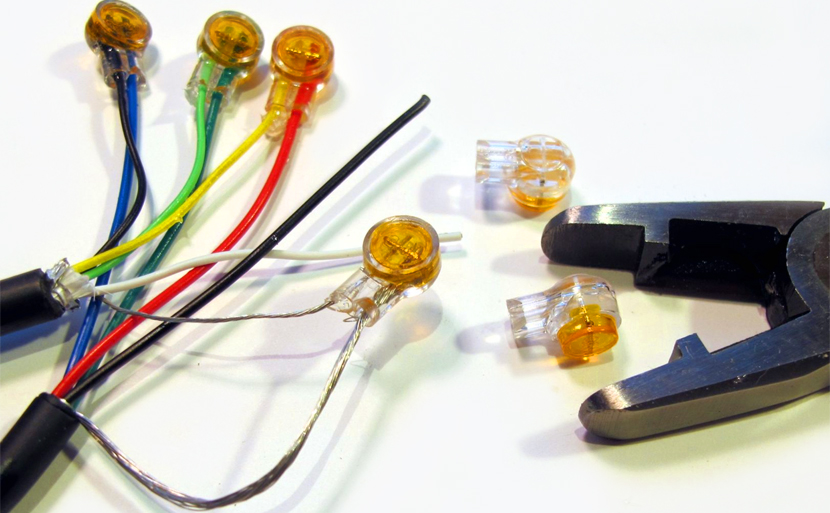

Скотчлоки

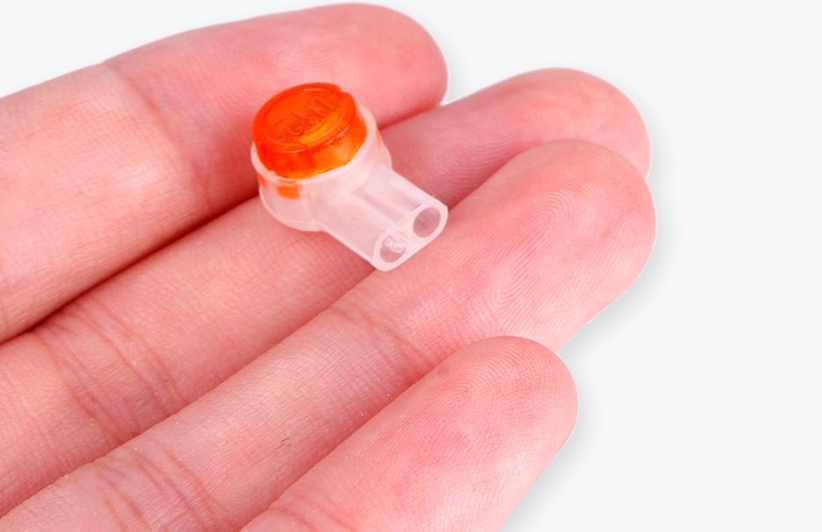

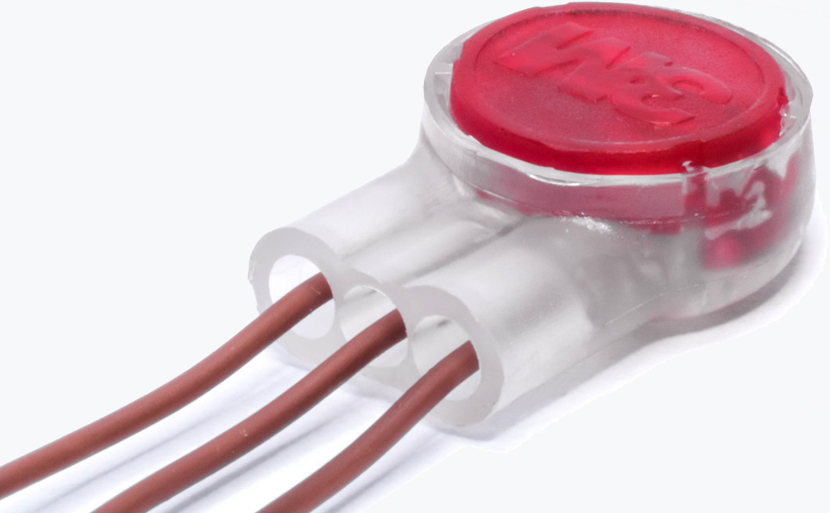

Скотчлоки обеспечивают электрическое соединение проводов с помощью специальных контактов внутри пластмассовой полости, наполненной гидрофобным гелем (качество контакта со временем не ухудшается).

Достоинства использования скотчлоков:

• не требуется снятия изоляции (она прорезается при обжатии скотчлока);
• не требуется скручивание жил;
• возможен зажим проводов различных диаметров;
• не требуется использование дополнительных изолирующих материалов (например, изоленты);
• не требуется высокая квалификация монтажника.

В итоге получается экономия рабочего времени при высоком качестве получаемых контактов кабеля.

Корпуса изготавливаются из пластика, устойчивого к воздействию химически активных веществ. Для опрессовки используется специальный обжимной инструмент.
