Виды телекоммуникационных шкафов и их особенности

Телекоммуникационные шкафы представлены множеством типов. Классифицировать их можно по различным параметрам: марке, габаритам, спецификации. Как найти модель, на 100% соответствующую ситуации, нагрузкам? Какие критерии – наиболее значимые?

Классификация телекоммуникационных шкафов

1. Место установки

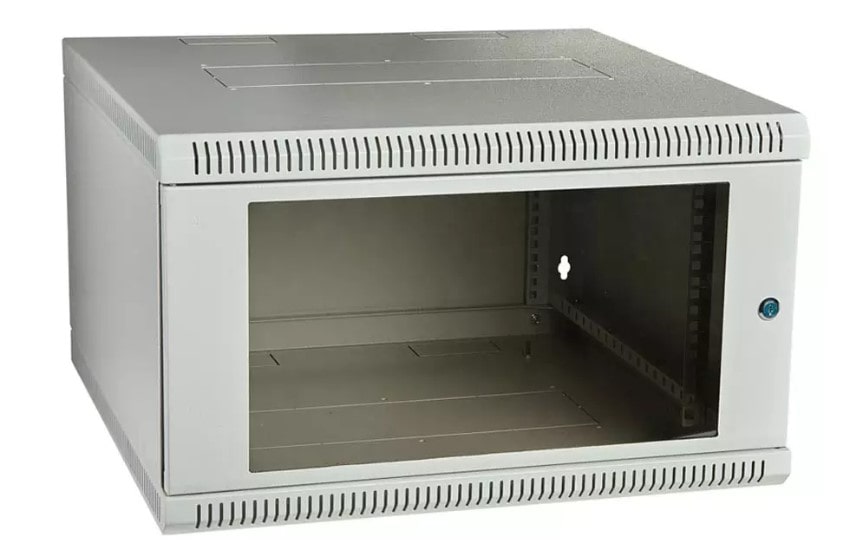

Первый отличительный признак – место установки. Для небольших организаций оптимально подойдут настенные модели. Они компактны, способствуют экономии места. Средней вместимости в 6-9 юнитов будет достаточно для размещения большинства типов сетевого оборудования.

Крупным предприятиям требуются более вместительные напольные аналоги. Места хватит для:

• серверов;
• блоков питания;
• системы хранения данных (СХД);
• других устройств, необходимых для корректной работы структурированной кабельной сети (СКС), линий связи.

2. Конструкция коммутационных шкафов

Сварные шкафы очень прочны, выдерживают огромные механические нагрузки (вплоть до попыток вскрытия специальным инструментом). Они оптимальны для размещения ответственного оборудования в местах с неограниченным доступом, не просматриваемых камерами. Минус конструкции – тяжесть и невозможность разбора, что несколько затрудняет монтаж и транспортировку.

Разборные модели состоят из направляющих, плоскостей стенок, соединяемых механическим крепежом. Они легче, проще в установке, но не столь прочны, как предыдущие. Монтировать их рекомендовано в местах с контролируемым доступом, чтобы исключить кражу, случаи вандализма, намеренной порчи оборудования.

3. Габариты

Определяются тремя показателями:

1. Высота. Измеряется в юнитах (U). Чем их больше – тем вместительнее конструкция. При подборе нужно исходить из количества монтируемого коммутационного оборудования, оставить некоторый запас для модернизации;
2. Глубина. Расстояние между вертикальными направляющими. Нужно учитывать фактические размеры устанавливаемых устройств, оставлять запас в 10-15 сантиметров. Он обеспечит нормальную циркуляцию воздуха, исключит перегрев.
3. Ширина. Отраслевой стандарт – 19-дюймовое телекоммуникационное оборудование. Наиболее популярная ширина коммутационных шкафов под него - 600 мм. Все что меньше или больше, диктуется индивидуальными задачами (есть как модели с шириной 200 мм, так и 800 мм).

4. Дверцы

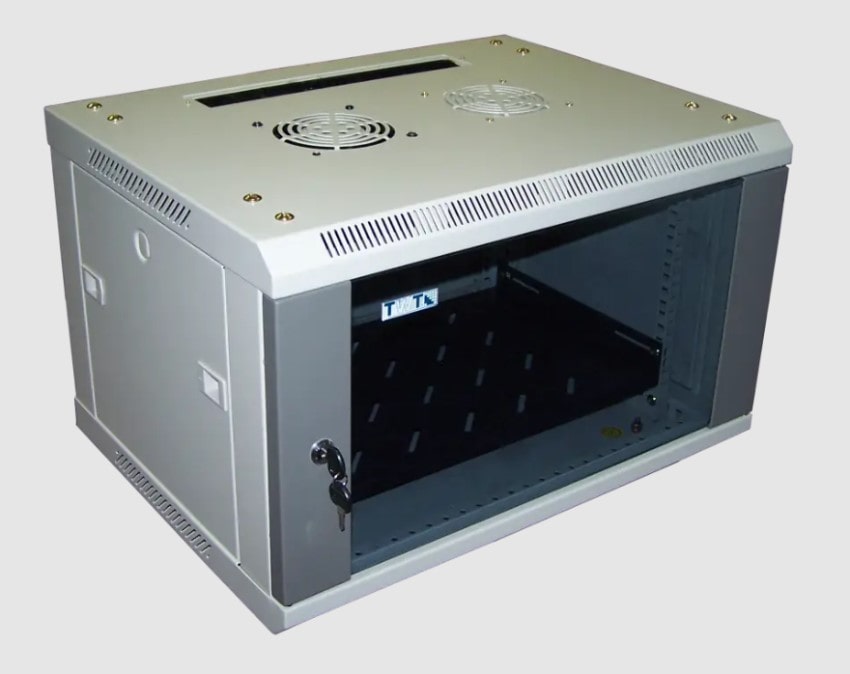

В серверных, помещениях с контролируемым доступом, рационально использовать шкафы со стеклянными дверцами. Их плюсы – прозрачность, что позволит без открытия проводить осмотр оборудования, считывать индикацию, глушение шума вентиляторов. Это положительно скажется на комфорте персонала. Стекло уязвимо для акцентированных ударов, но при контроле доступа это неактуально.

Если акцент нужно сделать не на удобстве, а на прочности, следует выбрать металлические дверцы. Они представлены двумя главными категориями:

• Перфорированные. Множество мелких отверстий не уменьшит прочность, но улучшит циркуляцию воздуха. Это важно для охлаждения, исключения перегрева оборудования;
• Глухие. Характерны для антивандальных и всепогодных моделей. Повышают прочность, препятствуют попаданию внутрь влаги. Для исключения проблем с теплоотводом, в металле предусматриваются небольшие щели, внутри – устанавливаются вентиляторы, устройства регулировки микроклимата.

5. Перфорация стенок

Перфорация предусматривается не только на двери, но и на задней, боковых стенках. Ее задачи:

• улучшение циркуляции воздуха;
• обеспечение теплоотвода;
• защита оборудования от перегрева.

Нужно учесть, что перфорация допускает монтаж только в помещениях. В противном случае – внутрь попадет влага, способная вывести технику из строя.

6. Специализация коммуникационных шкафов

По этому параметру, представлены следующие типы телекоммуникационных шкафов:

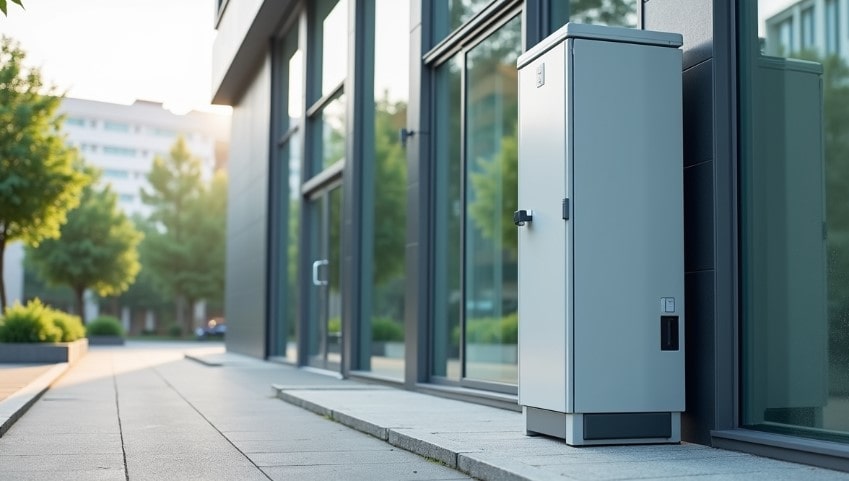

1. Климатические. Соответствуют климатическому классу У1 или УХЛ1 по ГОСТ 15150-69. Имеют сварную конструкцию, класс защиты – IP65, что исключает попадание внутрь корпуса пыли и влаги. Внутри предусмотрена теплоизоляционная обшивка, установлены вентиляторы, нагреватели. По сфере применения модели ориентированы на монтаж на улице или в неотапливаемых помещениях;
2. Антивандальные. Особенность – максимальная механическая прочность. Достигается сварной конструкцией, сформированной жесткими направляющими и металлическими листами толщиной в 1.5 миллиметра. Дверь закрывается на замок, устойчивый к взлому;

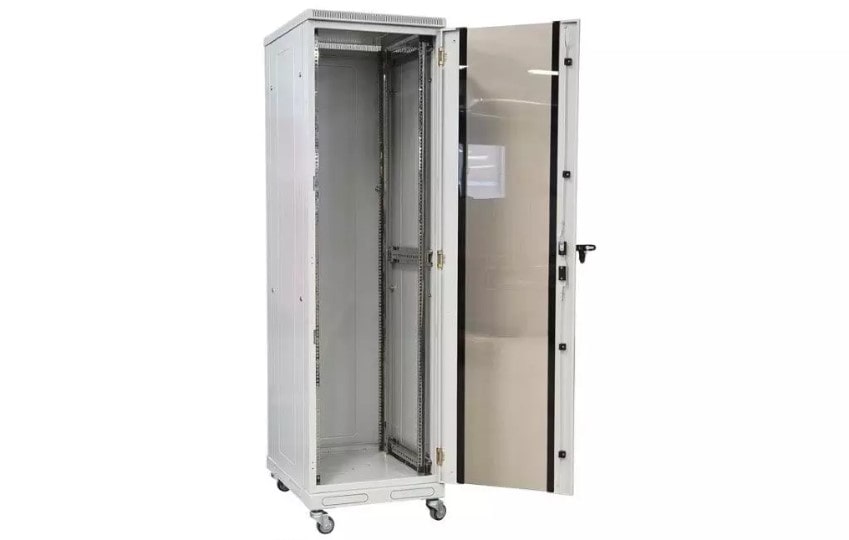

3. Серверные. Крупные шкафы для установки серверов, систем хранения данных и другой габаритной техники. Индекс защиты IP невысок, допустимо размещение только в помещении. Объем достаточен для всего оборудования, основного и вспомогательного, вплоть до ИБП, блоков охлаждения;
4. На столб. Навесные модели, допускающие размещение не только на плоском вертикальном основании, стене, но и на столбах, на монтажных кронштейнах. Имеют всепогодное защищенное исполнение, распространены в частном секторе, коттеджных поселках;
5. Встраиваемые. Конструкции, интегрируемые в стены. Это экономит место, сохраняет красоту интерьера.

Критерии выбора

В первую очередь, учитывается количество, общая высота устанавливаемого оборудования. Предусматривается запас для размещения дополнительных модулей, модернизации сети. Второй момент – глубина, которая на 10-15 сантиметров должна превышать глубину техники. Это исключит проблемы с циркуляцией воздуха и охлаждением, упростит прокладку кабелей, обслуживание. Также учитываются следующие критерии:

• Максимальная нагрузка. Выражается в килограммах. Должна соответствовать массе устанавливаемого оборудования. В характеристиках настенных разборных моделей значение в 30-50 килограммов, для сварных напольных – в сотни (вплоть до тонны);
• Охлаждение. Простейший вариант – перфорация. При размещении активного оборудования, выделяющего значительные объемы тепла, шкаф должен комплектоваться вентиляторами;
• Прочность. В местах с неограниченным доступом, находящихся вне поле зрения камер видеонаблюдения, следует монтировать антивандальные шкафы. Прочные замки, сварная конструкция из толстого металла исключает намеренное повреждение, кражу сетевого оборудования;
• Индекс защиты. Для уличной установки подойдут всепогодные модели IP55 и выше. Они же используются в помещениях с высокой запыленностью, влажностью воздуха. В чистых серверных, офисах, будет достаточно и IP20;
• Комплектация. Для техники, особо чувствительной к изменениям микроклимата, необходимы шкафы, укомплектованные вентиляторами, нагревателями, термостатами. Защита от сбоев питания обеспечивается ИБП и стабилизаторами напряжения, пыли – щеточными вводами.

Телекоммуникационные шкафы российского производства - рейтинг ТОП 5 моделей

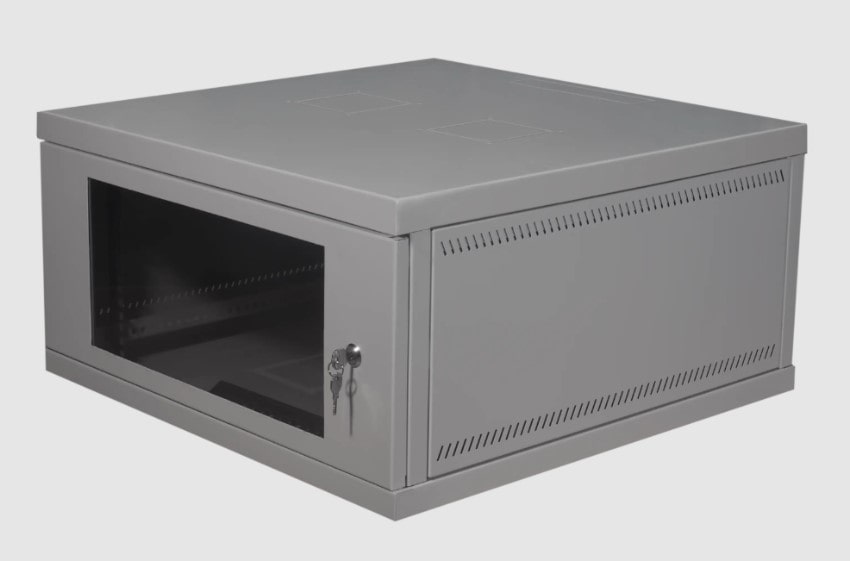

Для небольших коммерческих или частных сетей подойдут модели серии TWIST. Например, компактный вариант на 6U с разборной конструкцией, стеклянной дверцей. Шкаф не привлекает лишнего внимания, вписывается в интерьер, прозрачная дверца упрощает считывание индикации. Хорошо зарекомендовали себя и другие модели:

1. Напольный телекоммуникационный шкаф 24U от ССД. Наряду с ЦМО, ССД – один из ведущих производителей в России. Высота в 24 юнита достаточна для предприятий среднего масштаба. Перфорированная металлическая дверь упрощает считывание индикации и обеспечивает хорошую вентиляцию. Конструкция разборная, легкая, при этом – жесткая, с высокой несущей способностью, устойчивостью к деформациям. Помимо жесткого крепления к полу, возможна установка на ролики, что упрощает перемещение;
2. ШАН-П 9U от ССД. ШАН-Пенал – линейка антивандальных шкафов российской марки. При невысокой цене, они выдерживают значительные нагрузки. Модели комплектуются прочными замками, устойчивыми к взлому, выполнены из 1.5-миллиметровой стали;
3. Напольный 47U, на 19 дюймов от ССД. Вместимость – 47 юнитов, чего достаточно для крупных сетей. Стеклянная дверь упрощает контроль над оборудованием, повышает уровень акустического комфорта в серверной. Конструкция легкая, жесткая. В нее допустим монтаж блоков активного охлаждения в верхней или нижней части;
4. Настенный черный шкаф Next от Lanmaster. Линейка, при разработке которой учтены как технические, так и эстетические моменты. Корпус окрашен в стильный черный цвет, добавляет интерьеру оригинальности, элегантности. Стеклянная дверь позволяет с первого взгляда определить статус установленного оборудования. Монтаж, заземление, ввод кабелей, размещение аппаратных модулей – работы просты, занимают минимум времени;
5. Настенный шкаф Pro от Lanmaster. В отличие от Next, окраска корпуса – серая. Линейка ориентирована на установку профессионального активного сетевого оборудования. Количество вентиляционных отверстий увеличено для лучшего отвода избытков тепла. Дверцы – стеклянные.

Вопросы и ответы

1. Российские телекоммуникационные шкафы или импортные: что выбрать?

ССД, ЦМО, Lanmaster – примеров брендов из РФ, хорошо зарекомендовавших себя у экспертов, множество. В целом, доплачивать за импортные аналоги нет смысла. Российские товары дешевле, но не за счет качества, а из-за экономии на доставке, таможенных операциях.

2. Важен ли цвет телекоммуникационного шкафа?

Важен, но больше для эстетики. Подбирать его нужно под интерьер, обстановку. Классические серые конструкции смотрятся утилитарно, черные – более благородно и изысканно. Прочность краски определяется не оттенком, а технологией нанесения. Оптимум – порошковое окрашивание.

3. Шкаф или стойка?

Телекоммуникационные стойки дешевле и легче, но они не защищают оборудование от внешних нагрузок, пыли, обладают меньшей несущей способностью. Использовать их можно только в чистых помещениях с ограниченным доступом, уровнем влажности ниже среднего.

Подведение итогов

Антивандальные, всепогодные, подвесные – все это виды телекоммуникационных шкафов. Учет технических параметров конструкций – залог подбора модели, на 100% соответствующей характеру эксплуатации и нагрузкам. “Правильный” шкаф защитит сетевое оборудование от постороннего доступа, атмосферных воздействий, продлит срок службы, упростит профилактику.
