Финальная стадия прокладки большинства ВОЛС – заделка оптического кабеля в кроссах. Оптимальный метод в данном случае – установка пигтейлов по методу сварки. Чтобы обеспечить работоспособность линии, ее соответствие проектным требованиям, необходимы подходящие компоненты. В материале подробно про типы оптоволоконных пигтейлов – какими они бывают и чем руководствоваться при выборе.
Виды оптических пигтейлов
Существует множество классификационных признаков. Каждый – требует отдельного разбора. Параметры pigtail определяют его пропускную способность, максимальную дальность передачи сигнала, устойчивость к нагрузкам.
1. Модовость
Должна соответствовать магистральному кабелю, с которым стыкуется пигтейл. Одномодовые версии OS2 можно опознать по желтому цвету. Диаметр сердцевины – 9 мкм (микрометров), световой поток распространяется как прямой луч, что обеспечивает огромную дальность и высокую скорость передачи. Первая измеряется сотнями километров, вторая – сотнями терабит в секунду. Область использования – магистральные ВОЛС, абонентские сети FTTH.
По многомодовым аналогам сигнал распространяется как множество отраженных лучей. Допустимо применение недорогих передатчиков на светодиодах, а не на лазерах, но дистанция и скорость передачи – ниже. Например, для OM3 она составляет не более 10 гигабит в секунду на 300 метрах, OM4 – на 550 м. Ориентир – ЛВС, СКС, ограниченные одним объектом.
2. Коннектор пигтейла
Основные классы разъемов (в отличии от оптических патч-кордов оснащается только с одного конца):
- FC. Металлический резьбовой разъем. Предназначен для ответственных систем, подключения оборудования, подверженного вибрационным, механическим нагрузкам. Даже в таких условиях случайное разъединение исключено.
- ST. Байонет. Сбалансирован по удобству и надежности. Прочность соединения чуть меньше, чем у резьбы, но достаточна для нагруженных систем.
- SC. Классика – пластиковый корпус, механизм типа “push-pull”. Дополнительные действия для подключения и отключения не требуются, что упрощает работу, повышает плотность коммутации.
- LC. Уменьшенный аналог SC. Тот же принцип, но габариты – вдвое меньше. Максимальная плотность коммутации, экономия места на монтажной панели.
3. Полировка оптоволокна
Пигтейлы бывают с полировкой PC, UPC и APC. Чем точнее полировка, тем меньше выраженность возвратных потерь. Простейший вариант для нетребовательных сетей – PC. Небольшое скругление торца коннектора уменьшает воздушный зазор, но не нивелирует его полностью, часть сигнала теряется.
APC – угловая (angled), наиболее совершенная полировка (возвратные потери минимизированы). Полировка подойдет для линий связи с высокой пропускной способностью, передающие огромные объемы данных. Примеры – широкополосный интернет, видеонаблюдение 4K и выше, ЦОД.
Промежуточное звено между PC и APC – UPC. Это сбалансированное по цене и характеристикам решение для цифрового ТВ, подключения абонентского оборудования.

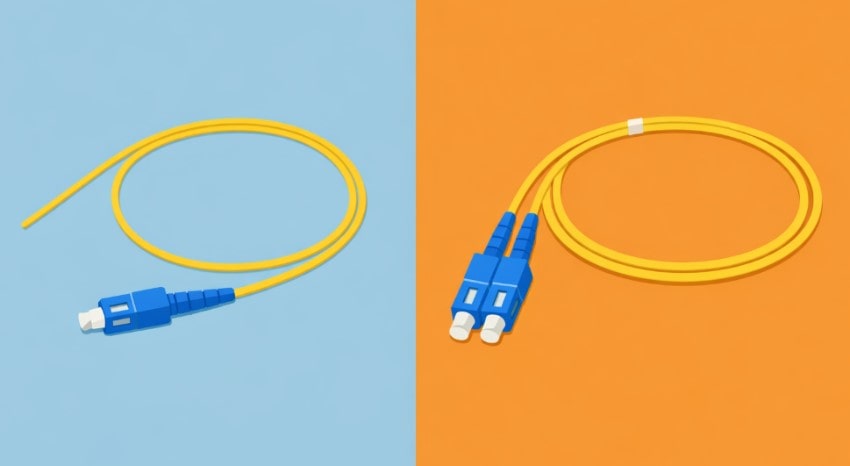

4. Симплекс и дуплекс
В первом случае сигнал распространяется в одном направлении, во втором – в двух. Для коммутации передатчика и приемника достаточно симплексных пигтейлов. Дуплексные модели используются для наладки двусторонней связи, если приемник должен отправлять ответные сигналы.
5. Место монтажа
Главные типы пигтейлов – уличные и внутренние. Первые могут использоваться и в помещениях, но это финансово нецелесообразно. Уличный монтаж вторых – недопустим. Они не адаптированы к низкотемпературным воздействиям, ультрафиолету и другим атмосферным нагрузкам. Изоляция быстро разрушается, стеклянный световод – мутнеет. Коммутационная линия теряет работоспособность, требует ремонта.
6. Материал оболочки
Классика – ПолиВинилХлорид. Материал дешев, пластичен, химически инертен, прочен. На объектах без специфичных нагрузок можно смело использовать волоконно-оптические пигтейлы с оболочкой ПВХ (PVC): экономия не навредит надежности линии.
На вокзалах, в торгово-развлекательных центрах, социальных учреждениях и иных объектах с большим скоплением людей требуются аналоги с LSZH. Расшифровка аббревиатуры – “Low Smoke Zero Halogen”. Модифицированный полимер выдерживает контакт с открытым огнем, не способствует его распространению. Термическая нагрузка не сопровождается выделением едкого, густого дыма, насыщенного токсичными соединениями. Свойство упрощает проведение эвакуации.

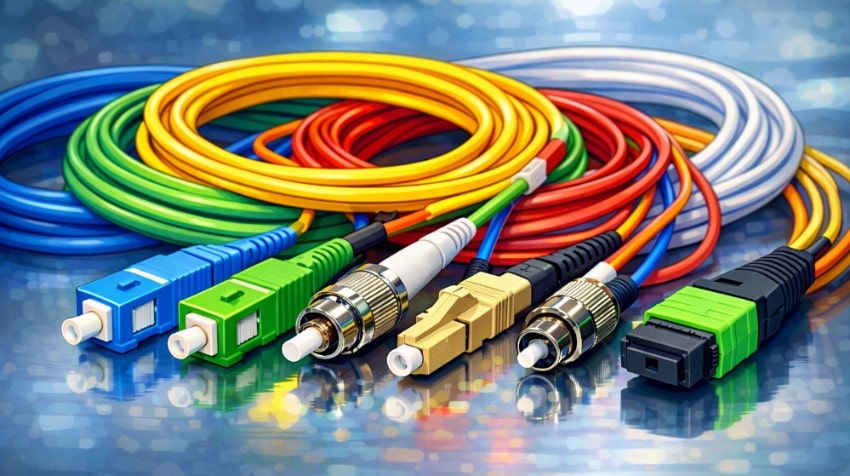

7. Цвет
Цветовая дифференциация обозначает виды пигтейлов по модовости. Примеры:
- Желтый – одномодовый (SM), OS2.
- Аквамариновый (бирюзовый) – многомодовый, OM 3.
- Розовый (маджента) – многомодовый, OM 4.
Оттенок может указывать и на материал. Например, пигтейлы на основе LSZH, соответствующие жестким нормам пожарной безопасности, зачастую окрашиваются в оранжевый цвет.
Как выбрать пигтейл
Ориентир - соответствие фактических характеристик пигтейла системным требованиям сети. Недостаток приведет к ухудшению параметров комплекса (вплоть до неработоспособности), а избыток – к лишним расходам. Примеры:
- Локальные вычислительные сети, FTTD – многомодовые пигтейлы OM3 или OM4. Использование одномодовых нецелесообразно, высокая пропускная способность не требуется, а использование лазерного источника сигнала увеличит траты.
- Магистральные сети – одномодовые пигтейлы OS2. Их же можно применять в локальных сетях, где требуется максимум скорости. Например, в серверных, GPON или ЦОД.
- Подключение сетевых компонентов, находящихся под механической, вибрационной нагрузкой – пигтейлы с резьбовым коннектором FC. Они исключают риск случайного разъединения. При высокой плотности коммутации подойдут LC-аналоги.
- Прокладка линий на объектах с повышенными требованиями по пожарной безопасности – модели с LSZH-изоляцией. Обычный ПВХ не подойдет. При воздействии огня он выделяет густой дым, что усложняет эвакуацию, приводит к отравлениям.
Производители
Разновидности пигтейлов можно разобрать и в соответствии с маркой. Использование монтажных шнуров от неизвестных китайских брендов – плохое решение. Их характеристики расходятся с заявленными, сертификаты – отсутствуют. Они не подходят даже для простейших систем, не говоря уж об ответственных, высокоскоростных.
В бюджетной категории зарекомендовали себя пигтейлы от TWT. Это торговая марка ориентирована на “обычные” системы, подключение абонентских устройств, прокладку ЛВС и СКС в небольших офисах. Несмотря на низкую цену, они надежны, сертифицированы.
Более дорогие решения – Lanmaster. Они адаптированы к ответственным приложениям, сопровождаются сертификатами российского и международного образцов.
Премиальная категория – Hyperline. Гарантировано качество монтажных шнуров, соответствие системам независимо от пропускной способности и спецификации. Назначение – центры обработки данных, сети CaTV, комплексы видеонаблюдения, FTTH и другие коммуникации, ежесекундно передающие гигабайты информации.
ЧаВо
1. Отражает ли цвет пигтейла его характеристики?
Да. На одномодовый OS указывает желтый оттенок изоляции, многомодовый OM3 – аквамариновый, OM4 – розовый.
2. В каких случаях оправдано применение MPO/MTP-пигтейлов?
Встречаются они нечасто, ориентированы на ЦОД, системы, для которых характерна скорость более 40 Гбит/с, высокая плотность коммутации. Коннекторы объединяют несколько волокон, что экономит место при подключении, увеличивает общую пропускную способность линии.
3. Важен ли производитель?
Да. Оптимум – продукция марок, известных в телекоммуникационной отрасли. Hyperline, Lanmaster, TWT. Все типы оптических пигтейлов перед поставками проходят испытания, по результатам оформляются сертификаты. Это гарантирует соответствие фактических характеристик проектным.
Итог
Внешне монтажные шнуры похожи друг на друга, но внутренне – различны. Тип волокна и коннектора, материал изоляции – все нужно учитывать. Соответствие параметров системе гарантирует эффективность, надежность и исключает лишние расходы.
