Выбор Ethernet-кабеля требует учета множества характеристик. Частотный диапазон, материал изоляции, максимальная скорость – от этого зависит надежность, эффективность работы коммутационной линии. Важны и физические параметры, например, диаметр витой пары. На что он влияет? Чем отличается от сечения, толщины и других показателей?
Что такое сечение витой пары?
Сечение витой пары – показатель, определяющий площадь проводника, металлической жилы, по которой передается электрический импульс. Выражается в квадратных миллиметрах.
Важно дифференцировать сечение кабеля от диаметра (длины отрезка, проходящего через центр окружности, соединяющей две ее точки). Он измеряется в миллиметрах, либо в специальных единицах, AWG.

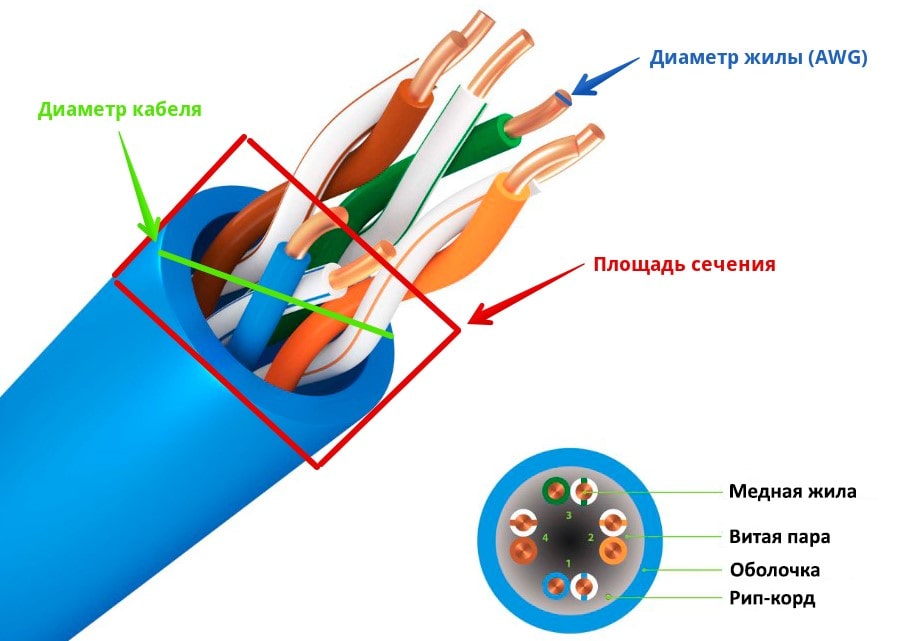

Площадь сечения кабеля и жилы
В описании Ethernet-провода указаны следующие характеристики, которые нужно различать:
- Диаметр жилы. Характеризует алюминиевый, медный, омедненный проводник, без учета изоляционного слоя. Чем толще проволока, тем лучше она проводит ток. Тем быстрее передача сигнала, больше протяженность линии связи;
- Внешний диаметр. Общий показатель, учитывающий все жилы, изоляцию (ПВХ или полиэтилен) и другие структурные, конструктивные элементы провода;
- Сечение кабеля. Площадь проводника. Например, при диаметре в 0.51 миллиметра, она составит 0.204 квадратного миллиметра.
Популярные диаметры кабелей
Особенности диаметров жил в зависимости от жильности кабеля:
- 4-жильный. Относится к категории 5 или cat.5e, диаметр жилы в обоих случаях – 0.51 миллиметра, что соответствует типу AWG24.
- 8-жильный. Представлен категориями 5, 5e, cat.6. Значения для первых двух обозначены в предыдущей строке, для шестой – увеличены до 0.55 миллиметра или AWG23.
Зависимость по категориям выглядит следующим образом - в таблице:
|
Категория |
Диаметр жилы, AWG |
Пример |
|
Cat 3 |
0.41 мм, AWG26 |
100-парный кабель от Hyperline, предназначенный для внутреннего монтажа. Возможны и исключения. Например, у модели от Twist проводники толще, соответствуют 24-му калибру по американской измерительной системе. |
| 0.51 мм, AWG24 | 2-парный кабель Hyperline для внешней прокладки, укомплектованная несущим тросом. | |
|
0.51 мм, AWG24 |
Одножильный UTP-кабель 4 пары для прокладки в помещениях от марки Hyperline. | |
|
0.55 мм, AWG23 |
4-парная витая пара 6-й категории для уличного (наружного) монтажа от Lanmaster. |
Общая толщина витой пары, при этом, строго не нормируется.

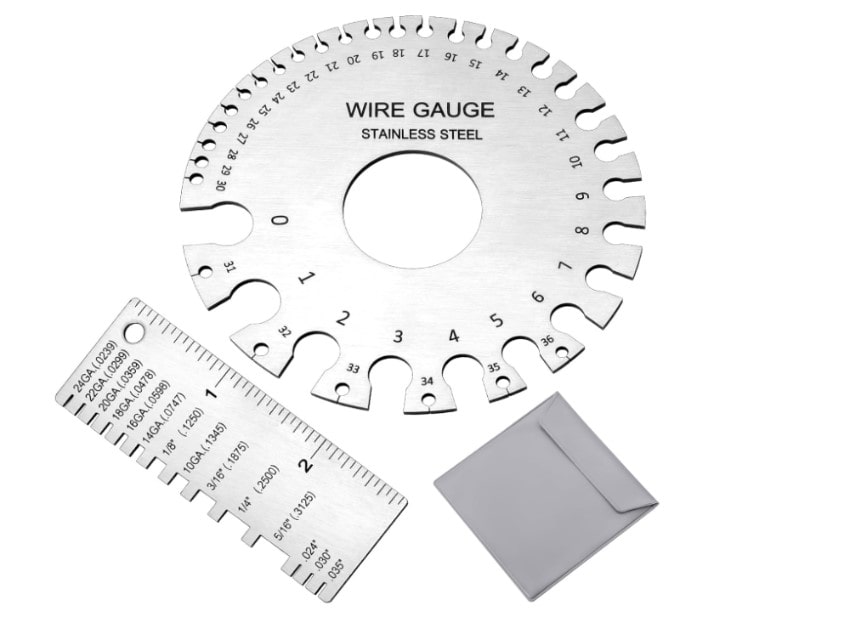

Стандарт AWG - что он означает?
Расшифровка аббревиатуры “AWG”, часто встречающейся в маркировке кабельной продукции – “American wire gauge”. Прямой перевод – “американский калибр проводов”. Система появилась больше полутора столетий назад в США. Калибр определяет толщину, диаметр проводника, при этом, имеет место обратная зависимость. Чем больше калибр – тем тоньше жила. Например, AWG22 указывает на размер диаметр в 0.664 миллиметра, а AWG26 – 0.404.
Появление столь необычной измерительной системы связано с производственной технологией. Первые провода выпускались по методу волочения. Исходная величина для заготовки, прутка из меди или алюминия – 0. Пруток отправлялся на прокатный станок, где проходил через систему валов и отверстия, определяющие конечные геометрические параметры.
Если для получения изделия хватало одного прохода, оно обозначалось как AWG1, двух – AWG2 и так далее. Максимальное значение – AWG40, дальнейшее истончение невозможно.
Уместна ли экономия?
Покупка кабеля со слишком тонкими проводниками – нерациональное решение. Недобросовестные предприятия стремятся удешевить производство, сократить расходы материалов. Некоторые заводы под видом продукции 6-й категории могут продавать изделия, где жила соответствует калибру AWG25, а то и 26. Их установка не позволит решить поставленные задачи. Сопротивление окажется завышенным, дальность и скорость – ограниченными.
Экономия вдвойне недопустима при использовании технологии PoE (витой пары с питанием), предполагающей передачу не только сигнальных импульсов, но электропитания. Несоблюдение правила чревато неэффективностью, перегревом, плавлением оболочки и другими негативными явлениями.
Каким инструментом можно измерить толщину кабеля и жилы
Определить диаметр провода витой пары можно следующим инструментом:
- Штангенциркуль. Прост в использовании, известен со школьных уроков труда. Минус – совместимость только с крупными предметами. Целый кабель замерить можно, отдельную жилу – сложно или невозможно. Конструкция чересчур громоздкая, а погрешность – высокая;

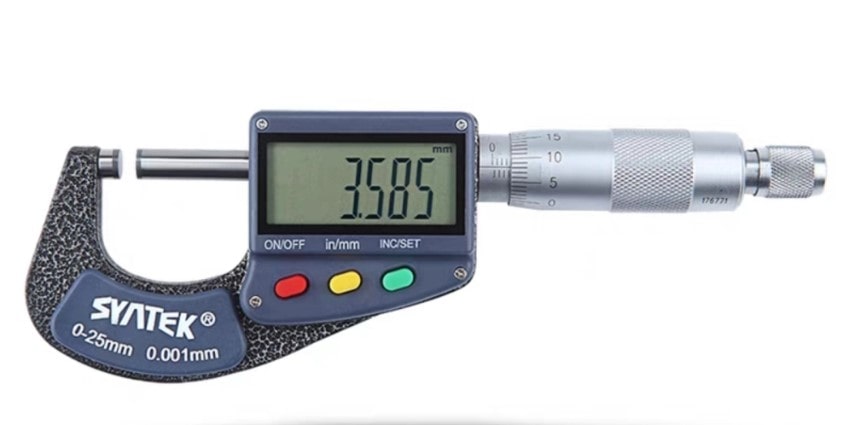

- Микрометр. Измеряемый элемент располагается между щупами. Ручка – закручивается, пока не сработает трещоточный механизм, отзывающийся характерным звуком. Искомая величина отобразится на шкале;
- Линейка. Наименее точный инструмент, подходящий только для толстых проводов.
Конечно, перед измерением жилы нужно аккуратно извлечь ее из общей структуры, тщательно очистить от изоляции. На основе показателя несложно вычислить и сечение. Для этого достаточно возвести его в квадрат и умножить на 0.785, четверть от числа “Пи”.
Вопросы и ответы
1. Какая разница между диаметром и сечением провода витой пары?
Первый измеряется в миллиметрах, второе – в миллиметрах квадратных, указывает на площадь жилы, а не на ее толщину.
2. Какое сечение проводника у кабеля?
Обычно определяется категорией. Например, для Cat5e оно составляет 0.205 квадратных миллиметров или AWG24, Cat6 – 0.258, AWG23. Допустимы отклонения, но при прочих равных – лучшим оказывается более толстая жила.
3. На что влияет сечение?
На электрическую проводимость. Чем толще жила, тем быстрее по ней идет импульс. Это влияет на скорость сети, дистанцию передачи данных. Также параметр определяет используемые разъемы 8P8C. Необходимо учитывать категорию.
Итоги
Сечение кабеля витая пара кажется второстепенной характеристикой, но такое мнение – ошибочно (особенно в отношении жилы). Оно столь же важно, как категория, материал провода. Увеличение показателя улучшает электрическую проводимость, сигнал распространяется быстрее и дальше. Это определяет общую эффективность работы линии связи.
