В чем отличия между кабелями витой пары 5 и 6 категорий? В статье разбираемся, как определить вариант, на 100% соответствующий специфике и условиям применения.
Разница между витыми парами как 5 и кат 6
От категории Ethernet-кабеля зависит пропускная способность провода, скорость, дальность передачи данных. Чем она выше – тем современнее сеть, тем быстрее распространяется сигнал по ней. Например, Cat.2 поддерживает только 4 мегабита в секунду, Cat.5 – 100 мегабита, а 7 – уже 10 гигабит.
Определяя разницу между 5 и 6 категориями в кабеле витой пары, нужно в первую очередь рассматривать их популярные подгруппы.
Отличия между Cat.5e и Cat.6

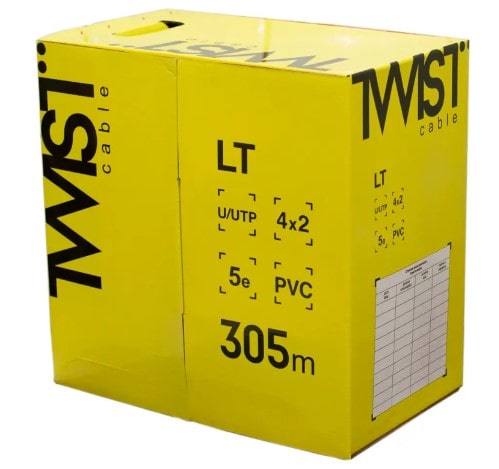

- Кат 5e. Год появления – 1999, буква “e” означает “enhanced” или “улучшенный”. В сравнении с Cat.5, 5е – обладает десятикратно большей пропускной способностью, поддерживает скорость до гигабита в секунду, что соответствует стандарту 1000Base-T. Частота сигнала – 100 мегагерц.
- Кат 6. Год появления – 2002. Рабочая частота сигнала увеличена до 250 мегагерц. Скорость – до гигабита в секунду при 100-метровой протяженности линии, до 10 Гбит/сек – при 55-метровой.
Чем отличается Cat.6 и 6a
Предел кабеля первого типа – 10 гигабит в секунду при 55-метровой протяженности коммутационной линии. Cat.6a означает “augmented” или “дополненная”. Разработка датирована 2008 годом, а потому более совершенна. 10 Гбит доступны даже на 100 метрах. Такие витые пары имеют общее экранирование, защищающее электрический сигнал от внешних наводок, препятствующее искажению, затуханию.
Какие различия у Cat.5 и 5е
Ethernet-провода пятой категории уже используются не слишком часто. Они достаточно старые, подходят для сетей не выше 100Base-T. Максимальная скорость передачи – 100 мегабит в секунду, что не соответствует актуальным стандартам. 5e – модифицированная версия. Две задействованные пары из четырех также обеспечат лишь 100 мегабит в секунду, но 4 – гигабит.
Cat.5e и 6а
Улучшенные варианты в своих категориях. Конечно, при прямом сравнении уверенно побеждает современная. Предел для 5e – 1000Base-T (гигабитный интернет). Для 6a – 10GBASE-T Ethernet (10-гигабитный интернет). Отличия Cat.6a – не только увеличенная пропускная способность канала, но и частота сигнала – 500 мегагерц (а не 100, как у 5e), а также экранирование. Оно обеспечивает стабильность импульса при большой протяженности линии передачи. Нужно учитывать, что экранирование делает провод менее гибким – это усложняет прокладку. При использовании UTP (неэкранированных) моделей монтаж проще.
Сравнительная таблица
Для большей наглядности, следует провести сравнение в формате таблицы, рассмотреть распространенные категории – 5e и 6.
|
Категория |
5е |
6 |
| 1. Частота сигнала | 100 МГц |
250 МГц |
| 2. Пропускная способность | До 100 Мбит/с – при задействовании двух проводников из четырех, до 1000 Мбит/с – 4 из 4. | До 1 Гбит/с при протяженности сегмента линии связи до 100 метров, до 10 Гбит/с – до 55. Задействованы все проводники. |
| 3. Максимальная длина |
100 метров на сегмент. |
100 метров на сегмент. 10 гигабит в секунду достижимы при 55 метрах. Увеличение указанных значений возможно только установкой ретрансляторов, репитеров, усилителей. |
| 4. Стойкость к помехам | Невысокая. Калибр жилы – 24 AWG, выражены перекрестные, возвратные помехи, вносимые потери. | Высокая. Жила толще – 23 AWG. Провода наматываются плотнее, предусмотрено физическое разделение жил перегородками. Такие кабели являются более надежной средой для передачи сигнала. Допустимо коммерческое применение в ЦОД, офисных СКС, административных организаций. |
| 5. Визуальные отличия | Соответствующая маркировка, небольшая толщина, связанная с малым калибром жилы, 24AWG, высокая гибкость. | Маркировка, толщина больше, чем у 5е из-за калибра жилы 23 AWG. Гибкость – средняя. Цветовая дифференциация между категориями отсутствует. |
| 6. Цена |
Низкая |
Средняя |
| 7. Применение | Системы видеонаблюдения, офисные, домашние сети, подключение IP-камер, принтеров, сканеров и других удаленных устройств, которым не требуется большая пропускная способность. | Системы умного дома, коммерческие комплексы, предполагающие передачу больших информационных объемов. Например, кат6 подходит для подключения IP-камер с разрешением Full HD и лучше, вплоть до 4K, удаленных СХД, доступа к облачным хранилищам, IP-телевидения. |
| 8. Совместимость | Совместимость со всеми ранними стандартами. | Совместимость со всеми ранними стандартами. Для реализации всех преимуществ Cat.6 нужно использовать соответствующее сетевое оборудование. Важный момент – соответствие коннектора 8P8C категории. |
Советы по выбору
Подбирая витую пару, нужно руководствоваться несколькими моментами:
- Необходимая скорость. При подключении оборудования, возможности которого ограничены 1000Base-T, нет смысла покупать кабели 6-й категории;
- Количество пользователей. Оно определяет нагрузку. Чем больше клиентов – тем выше должна быть пропускная способность. Для небольших офисных (бытовых) сетей достаточно 5e, для крупных – 6 или 6a;
- Условия монтажа. Экранированный кабель 6а характеризуется невысокой гибкостью (из-за наличия экрана). Это нужно учитывать при ограниченности пространства, необходимости формирования выраженных радиусов изгибов;
- Бюджет. При ограниченности бюджета рекомендованы недорогие витые пары 5 или 5е;
- Перспективы модернизации. Если предприятие планирует менять сетевую инфраструктуру, ставить новые роутеры, модемы, рациональнее сразу купить кабель высокой категории. Экономия на 5 и 5e приведет к повторным расходам. Связаны они будут не только с приобретением Cat.6, но и демонтажем старых линий, прокладкой новых трасс.
Подведение итогов
Пятая и шестая категории Ethernet-кабелей – самые распространенные на данный момент. При этом, между ними существуют значимые отличия. Внимание к деталям, учет всех параметров (от фактических характеристик до предполагаемых эксплуатационных условий) – все это поможет выбрать на 100% эффективный вариант под конкретные задачи, увеличить производительность СКС.
