Жилы витой пары могут быть изготовлены из меди или омедненного алюминия. В статье разберем, какой из материалов лучше, их плюсы и минусы. В сравнительной таблице отразим основные особенности, различия.
Cu и CCA – расшифровка

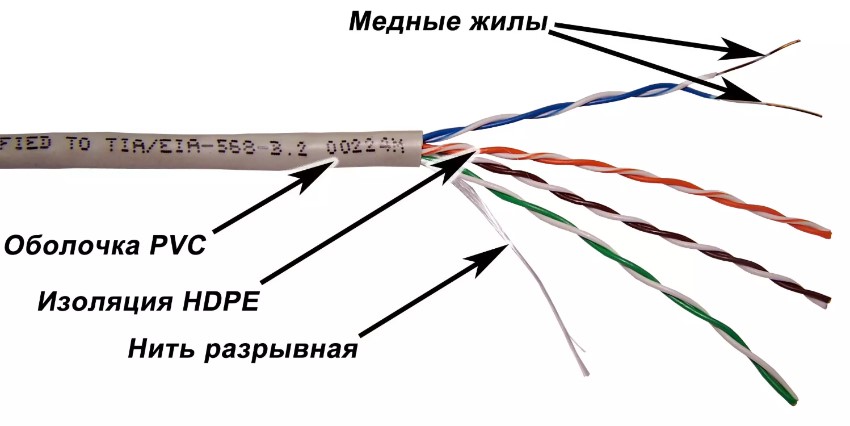

Cu – сокращение, известное со школьных уроков химии. Именно так в таблице Менделеева обозначена медь, по-латински – cuprum. Присутствие маркировки говорит об изготовлении жил только из этого металла.

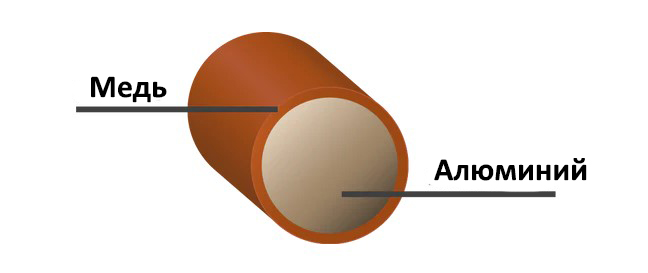

CCA – аббревиатура, расшифровка которой – “copper coated aluminum” или “copper clad aluminum”. В обеих ситуациях речь идет о проводе, сердцевина которого изготовлена из алюминия, покрыта медью.
Технологии омеднения проводника CCA, однако, различны:
- Copper clad aluminum. Алюминий с медным плакированием. Плакированное покрытие формируется за счет термомеханического процесса. Металлы протягиваются параллельно, медь “обволакивает” центральную жилу. Воздействие давления и высокой температуры обеспечивает прочность соединения и неплохие электрические параметры. Подходящие пропорции – 30 процентов Cu, 70 – Al;
- Copper coated aluminum. Методика, направленная на снижение расхода дорогого металла. Он электролитически осаждается на заготовку, что позволяет уменьшить процент содержания до 9 от общего объема. Конечно, такая пропорция ухудшает электрические показатели, увеличивает сопротивление, снижает дальность и стабильность передачи. Равномерность покрытия не гарантирована. Использование CCA-кабелей данного класса уместно только для решения простых задач, например, подключения IP-камер с малой разрешающей способностью, автономным, выделенным питанием.
Медная витая пара – плюсы и минусы
Основной плюс кабеля из меди – минимальное электрическое сопротивление. По мере продвижения, сигнал медленно теряет исходную мощность. Это увеличивает стабильность, дальность связи, препятствует потере пакетов. При прокладке даже длинных коммутационных линий (более сотни метров) удается обойтись без повторителей и усилителей. Актуальны и другие достоинства:
- Пластичность. Упрощает монтаж, исключает повреждения, трещины при выраженных изгибах;
- Прочность. Сохранение целостности при значительном статическом, динамическом давлении;
- Стойкость к окислению. При надлежащей изоляции, кабели на 100% адаптированы к уличной прокладке. Материал не ржавеет при продолжительном воздействии влаги, появление небольших потемнений, окиси не сказывается на проводимости;
- Поддержка технологии PoE. Возможность передачи не только сигнала, но электрической мощности. Это упрощает подключение удаленных устройств, датчиков, камер наблюдения. Отдельная линия питания не требуется;
- Простота соединения. Связать отрезки в общую линию можно пайкой, скруткой, точечной сваркой. Все способы надежны, электрические характеристики точки контакта достаточны для эффективной работы магистрали.
Недостаток – цена. Медь существенно дороже алюминия. Формирование масштабных СКС предполагает значительные вложения.
Преимущества и недостатки омедненного кабеля
Главная сильная сторона – цена. Она вдвое, а иногда – втрое ниже, чем у медного аналога. Это снижает расходы при прокладке СКС, а также делает коммутационную линию малопривлекательной для сборщиков цветного металла. Большинство пунктов не принимает CCA, а разделение металлов – процесс сложный и длительный. Вероятность кражи, актов вандализма, минимальна. Другие достоинства:
- Баланс между ценой и проводимостью. Актуально для марок, дорожащих репутацией, предлагающих сертифицированные товары, соответствующие стандартам. Пример – TWIST. Производство ведется плакированием, процент меди от общего объема – 25-30%;
- Легкость. В среднем, разница доходит до 30-40 процентов. Упрощает прокладку “по воздуху”, исключает необходимость дополнительной поддержки, множества кронштейнов, опор.
Недостатков у витой пары из омедненного алюминия, впрочем, больше:
- Несовместимость с PoE. Причина – разница в сопротивлениях. Передача мощности неэффективна, значительный процент энергии преобразуется в тепло, что чревато перегревом, плавлением изоляции, возгоранием;
- Ломкость. Даже небольшие отклонения от рекомендуемых радиусов изгиба приведут к образованию трещин, проблемам с передачей сигнала, вплоть до полной потери связи;
- Формирование гальванической пары. Взаимодействие меди и алюминия – вялотекущий окислительный процесс. Это сокращает срок эксплуатации;
- Сложность обслуживания. Алюминий относится к группе “текучих” металлов. Механические соединения, точки размещения коннекторов 8P8C (RJ45) требуют частых проверок, при необходимости – подтягивания, восстановления исходной прочности;
- Проблемы с установкой коннекторов. Они связаны с “текучестью” и комплектацией деталей медными ножами. Такая комбинация постепенно окисляется, сопротивление увеличивается, возникают сбои связи;
- Слабая термическая стойкость. Объясняется разницей в тепловом расширении. Интенсивный нагрев, охлаждение приводят к формированию внутренних напряжений, разрушению CCA.
К минусам относится и обилие продукции низкого качества, процент меди в которой крайне мал. Чтобы не столкнуться с такими товарами, нужно правильно выбрать производителя, продавца. Рекомендуемое значение для категории 5e – 25 процентов.
Медь или омедненный алюминий - какую витую пару выбрать
Витая пара из меди используется для прокладки ответственных СКС. Согласно ГОСТ Р 55429-2011, только она подойдет для систем с протяженностью кабельных линий больше 100 метров, в составе которых присутствует оборудование, поддерживающее технологию PoE (кабель с питанием).
Биметаллические аналоги ориентированы на небольшие сети протяженностью несколько десятков метров, например – локальные офисные. Востребованы они и в быту, для подключения компьютеров, ноутбуков, роутеров к модемам или абонентским пунктам, размещенным в местах общего доступа.
Сравнительная таблица
| Тип | Cu | CCA |
| 1. Материал витой пары | Медь | Алюминиевая жила в медной оболочке |
| 2. Удельное сопротивление | 0.0165-0.0168 Ом*мм2/м | Определяется пропорциями. При 10-процентном содержании меди - 0,02743 Ом*мм2/м |
| 3. Хрупкость | Низкая | Высокая. Превышения радиусов изгиба, механические воздействия приводят к повреждениям |
| 4. Монтаж | Простой | Затрудненный |
| 5. Стойкость к коррозии | Высокая | Низкая |
| 6. Цена | Высокая | Низкая |
ЧаВо
1. Как распознать алюминиевый кабель?
Самая точная проверка – испытание огнем. Нужно очистить проволоку от изоляции и поджечь. Точка плавления меди – 1080 градусов, так что она, как максимум, раскалится докрасна. Показатель алюминия – 660 градусов, в пламени он горит, крошится.
2. Можно ли соединять CCA и Cu?
Можно, но это сложно, вдобавок, надежность соединения будет вызывать серьезные вопросы. Причины – различные коэффициенты теплового расширения, формирование гальванической пары, необходимость использования специальных флюсов, припоев при пайке.
3. Существует ли внутренняя классификация?
Да. Например, витая пара из меди может быть изготовлена из бескислородного металла класса “A” или низко-кислородного – “B”. Степень чистоты в данном случае – более 98 процентов. В “чистой” меди сопротивление минимально – не более 0.0168 Ом*мм2/м. Некоторые марки используют вторичное сырье класса “C”. Степень чистоты невысока, сопротивление – увеличено до 0.0190, а то и до 0.25 Ом*мм2/м.
Заключение
Несмотря на то, что CCA проигрывает медным витым парам по характеристикам, нельзя называть ее товаром низкого качества. Она вполне подходит для решения не самых сложных задач: бытовых, коммерческих. Главное – убедиться, что Ethernet-провод изготовлен по технологии плакирования, а содержание меди – 25+ процентов. Соответствующие данные фиксируются в технических паспортах, сертификатах.
