Маркировка витой пары содержит всю информацию, обозначающую ее электротехнические, конструктивные особенности, спецификации. Правильная расшифровка исключает ошибки при подборе, позволяет найти вариант, на 100% соответствующий конкретной ситуации, условиям применения. Как исключить ошибки и какие параметры наиболее существенны - разбираем в статье.
Популярные сокращения в маркировке кабеля и их расшифровка

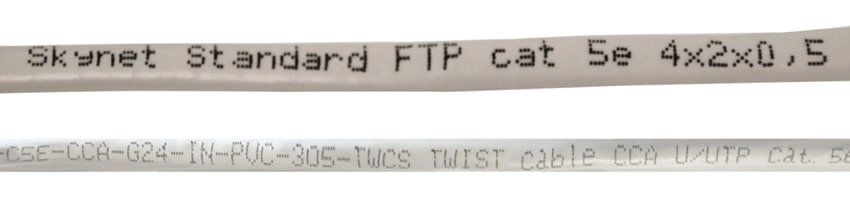

Данные наносятся на оболочку Ethernet-кабеля контрастной краской. Она выдерживает интенсивное трение, длительное воздействие ультрафиолета. Буквы не тускнеют, сохраняют правильность контуров и разборчивость. Также сведения дублируются в сопроводительных документах, обозначаются на этикетке (бирке), упаковке.
Каждая аббревиатура имеет свое значение. Для удобства, следует группировать их по типу, рассмотреть сокращения подробнее.
Материал проводника витой пары
Форма сигнала в Ethernet-кабеле – электрический импульс. Распространяется он по металлической жиле. Наиболее популярные варианты таковы:
- CU - медная витая пара). Провода дороже аналогов, но цена компенсируется максимальными электротехническими параметрами. Минимальное сопротивление увеличивает дальность передачи, позволяет поддерживать высокую скорость на больших дистанциях. Медь устойчива к коррозии, что исключает разрушение при использовании во влажной среде;
- CCA – алюминиевый сердечник с медным плакированием. Кабели дешевле предыдущих, однако, уступают им в дальности, пропускной способности, долговечности. Комбинация не поддерживает технологию PoE – из-за разницы в сопротивлении передача мощности оказывается невозможной;
- Al – алюминий. Дешев, но характеризуется высоким сопротивлением, уязвим для коррозии. Подходит только для бытовых линий малой протяженности.
Помимо перечисленных, изредка в маркировке встречаются и другие аббревиатуры. Например:
- CCS – стальной сердечник с омеднением;
- BC – бескислородная медь чистотой свыше 99.9 процентов. Кабели BC наиболее качественные, соответствуют категории 6 и выше.
Оболочка кабеля
Материал внешней изоляции должен соответствовать условиям эксплуатации и дополнительным требованиям, например, противопожарным. Варианты маркировки:
- PVC – поливинилхлорид. Прочен, химически инертен, недорог. Минусы – уязвимость для ультрафиолета и температурных нагрузок, разрушающих структуру. Допустимо использование только в помещениях;
- PE – полиэтилен. Выдерживает высокие, низкие температуры, воздействие прямых солнечных лучей. Возможна наружная прокладка;
- PP – полипропилен. Как и PE, предназначен для уличного монтажа. Выдерживает 140-градусную температуру;
- LSZH или LS0H (Low Smoke Zero Halogen). Модифицированный полимер, при изготовлении которого не используются галогены. Соответствие ГОСТ Р 54429–2011 и ГОСТ 31565–2012. Оболочка выдерживает значительные термические нагрузки, не дымит и не выделяет вредных веществ при воздействии пламени. Назначение – объекты с жесткими противопожарными требованиями, коммерческие, административные, социальные учреждения.
Назначение
Варианта два:
- IN – indoor. Использование в помещениях
- OUT – outdoor. Маркировка уличной витой пары.
Количество проводников
Для подключений скоростью 1 Гбит/с и выше используются 4-парные провода (4PR), для 100 мегабит – достаточно 2-парных (2PR). Последние распространены, например, в линиях телефонной связи, сигнализациях и подобных комплексах, где пропускная способность вторична. Также доступны решения на 10, 25 и более пар для специализированного применения.
Категория витой пары
Один из важнейших параметров, определяющий пропускную способность, дальность связи и другие параметры. Рассматривать все категории нет смысла: одни уже не используются из-за устаревания, другие – не слишком распространены из-за специфичности и высокой цены. Сейчас наиболее популярны:
- Cat.5. Разработан для стандарта 100BASE-TX Ethernet. При задействовании двух проводниковых пар лимит скорости составляет 100 мегабит в секунду, четырех – гигабит;
- Cat.5e. Востребован в гигабитных кабельных сетях. Частота сигнала – 100 мегагерц, предельное расстояние передачи – 100 метров. Недорог, оптимален для домашних сетей и нетребовательных коммерческих, модернизация которых в ближайшее время не запланирована;
- Cat.6. Благодаря увеличенной до 250 мегагерц частоте, обеспечивают 10-гигабитную скорость на 55-метровых дистанциях. Подходят для современного сетевого оборудования, быстрых тарифных планов, IP-камер высокого разрешения, передающих большие объемы информации;
- Cat.6a. Развитие 6-й редакции. 10 гигабит в секунду – скорость, достижимая уже не на 55, а на 100 метрах.

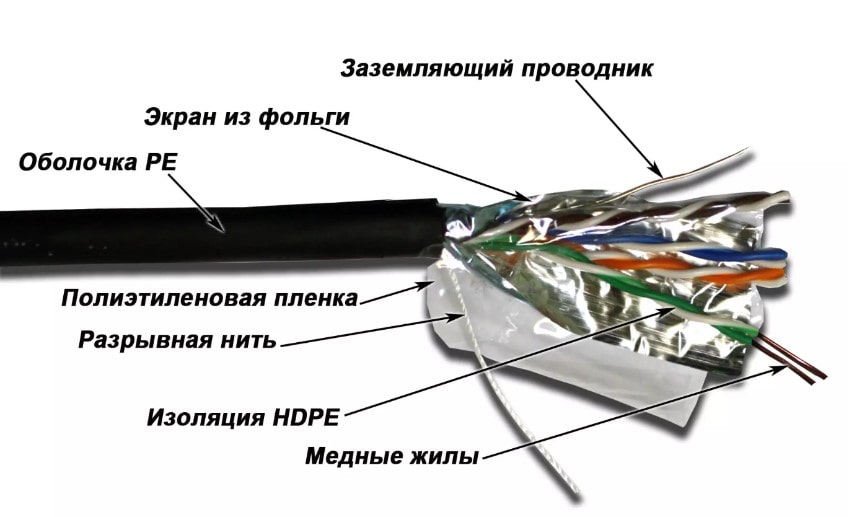

Высокочастотный сигнал, передаваемый по витым парам 6-й и более высоких категорий, уязвим для внешних радионаводок и ЭМ-полей. Для исключения проблем, снижения скорости, потери данных, используется технология экранирования. Проводники заключаются в фольгу или металлическую оплетку.
Маркировка экранированной витой пары
На отсутствие защиты укажет аббревиатура U/UTP. Ее расшифровка – “Unshielded Twisted Pair”. Монтаж возможен только на удалении от объектов, формирующих ЭМ-поля и радиопомехи (силовые кабели, передатчики, приемники, электроприборы высокой мощности).
На кабелях с экранированием встречаются следующие аббревиатуры:
- F/UTP – на каждой проводниковой паре присутствует изолированный фольгированный экран.
- U/FTP – общий экран на основе алюминиевой фольги или полимерного материала с металлизированным покрытием.
- F/FTP – комбинация общего и персональных защитных прослоек.
- S/UTP – защита от внешних наводок обеспечивается плотной металлической оплеткой.
- SF/FTP – Ethernet-провод с максимальной защитой. Каждая пара заключена в фольгу, присутствует общая оплетка и фольгированная прослойка.
С экранированными кабелями применяют металлические коннекторы. В отличие от пластиковых, они надежно изолируют контактную область.
Структура проводника
- Solid - термин обозначает цельную монолитную проволоку (одножильный кабель). Преимущество – минимальное сопротивление, что увеличивает дистанцию связи, повышает общую надежность линии. Недостаток – ограниченная гибкость. Выраженные изгибы сформировать не получится – жила может разрушиться. Лучше чтобы кабель оставался статичным.
- Stranded – проводник, состоящий из множества переплетенных (скрученных) металлических волокон (многожильная витая пара). Это повышает гибкость, позволяет прокладывать линии сложной конфигурации.
Толщина
Для обозначения сечения проводника используется американская система AWG. Например, 25AWG – это 0.455 миллиметра, 24AWG – 0.511 мм, а 23AWG – 0.573 мм. Чем толще жила, тем лучше ее электротехнические характеристики. Для 6-й категории рекомендовано значение 25AWG, для 5e – 24AWG.
Прочее
На оболочке можно увидеть ряд других обозначений, указывающих на определенные свойства, марку. Примеры следующие:
- C – стальной трос, придающий самонесущие свойства. Кабель можно тянуть “по воздуху”, перебрасывать между опорами или высотными зданиями. Трос исключает провисание, разрывы из-за порывов ветра и других нагрузок;
- K – броня из оцинкованной проволоки. Допускает подземную прокладку, защищает от статического, динамического давления, точечных воздействий;
- B – броня из стальных лент. Задачи те же, что в предыдущем случае, но прочность – выше.
- Twisted Pair – от англ “витая пара”.
Цвета
Цветовая дифференциация не стандартизована. Впрочем, большинство производителей придерживается определенных схем. Например, провода для внутреннего монтажа окрашены в серый или белый цвета, для уличного – в черный, негорючие – в красный или оранжевый.
Пример маркировки интернет-кабеля

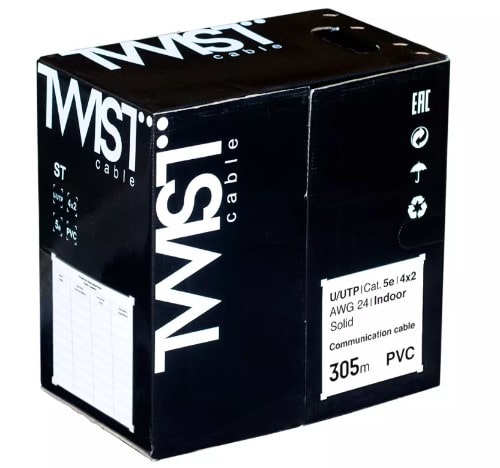

В качестве примера рассмотрим маркировку кабеля от компании TWIST – UTP4-C5E-G24-IN-PVC-305-TWCS. Расшифровка следующая:
- UTP – отсутствие экранирования, неэкранированная витая пара.
- 4 – число проводниковых пар.
- C5E – категория 5e.
- G24 – калибр AWG 24, указывающий на сечение 0.511 миллиметров.
- IN – Indoor, ориентация на прокладку в помещениях.
- PVC – оболочка из поливинилхлорида.
- 305 – длина бухты 305 метров.
Вопрос-ответ
1. Где найти маркировку кабеля?
Информация размещена на оболочке, в сопроводительных документах, техническом паспорте, на наклейке или непосредственно на упаковке.
2. Стандартизована ли маркировка?
Да, все производители должны использовать единые сокращения, что исключает путаницу при расшифровке.
3. Как наносятся обозначения на витую пару?
Автоматически, контрастной краской, устойчивой к внешним нагрузкам. Это обеспечивает читаемость, разборчивость, исключает потускнение и стирание.
Правильная расшифровка аббревиатур витой пары позволяет купить кабель, соответствующий поставленным задачам и эксплуатационным условиям. В маркировке закреплены все сведения, требующие учета.
