Сколько существует категорий витой пары
Категория кабеля определяет основные электротехнические характеристики:
- максимальную скорость;
- пропускную способность;
- частоту сигнала;
- длину прокладываемой линии;
- условия эксплуатации.
Младшие группы подходят только для телефонных сетей, по которым передаются минимальные объемы данных. Старшие – для наиболее технологичных: СКС, IP-телевидения, камер высокого разрешения.
Cat.1
Рабочая частота – 0.1 МГц. Одна пара проводников, минимальная скорость передачи, достаточная только для голосовых вызовов через модем. Описание в EIA/TIA отсутствует.
Cat.2
Как и предыдущий, стандарт относится к разряду устаревших, не обозначен в EIA/TIA. Был ориентирован на Token ring и Arcnet. Частота – от 1 до 4 мегагерц, максимальная скорость – 4 мегабита в секунду, структура – 2 проводниковые пары. В начале 2000-х производство было остановлено, однако, провода еще можно встретить в старых телефонных системах.
Cat.3
Частота – 16 мегагерц, структура – 4 проводниковые скрутки. Применяется при наладке телефонных или интернет-коммуникаций по методу “маркерного кольца”, следовании стандарту 10BASE-T. В отличие от предыдущих групп, удовлетворяет положениям стандарта IEEE 802.3. Скорость – до 10 мегабит в секунду, но при соблюдении технологии 100BASE-T4 ее можно увеличить в 10 раз, если протяженность линии не превышает 100 метров.
Cat.4
Предназначен для Token ring, 10BASE-T и 100BASE-T4. Частота сигнала увеличена до 20 мегагерц, скорость – до 16 Мбит в секунду.
Cat.5
100 МГц, 4 пары проводников, ориентир – ЛКС 100BASE-TX. Скорость – до 100 мегабит в секунду.

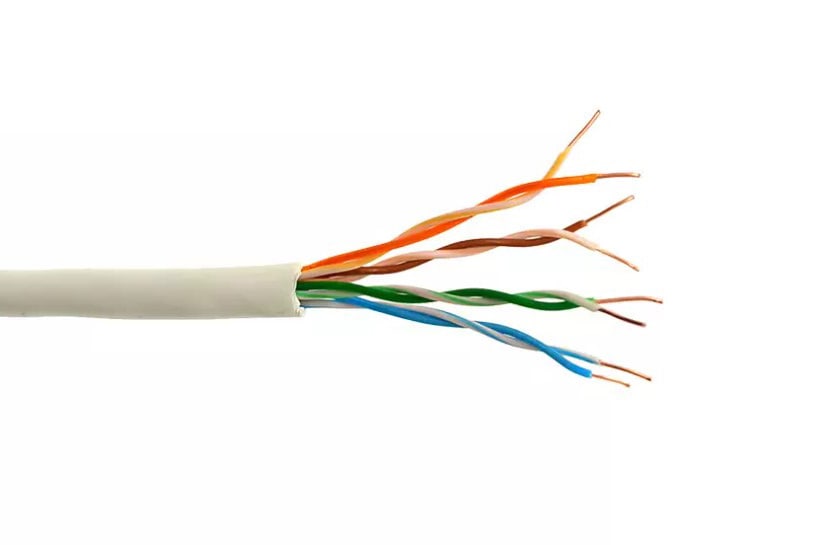

Cat.5e
Модифицированная 5-я группа. При задействовании всех жил, удается достичь скорость 1 Гбит/с при протяженности линии не больше 100 метров, 2-х жил – 100 Мбит/с (то есть от количества скрученных проводников также зависят параметры LAN кабеля). Популярный провод для решения бытовых и коммерческих задач, формирования СКС, локальных компьютерных сетей, подключения абонентского оборудования, роутеров, IP Tv.
Cat.6
250 МГц. Разработка 2002 года, позволяющая добиться скорости в 10 гигабит в секунду на дистанциях, не превышающих 55 метров.
Cat.6a
500 мегагерц, 10 Гбит/с на 100 метрах. Внесен в нормативно-технические акты в 2008 году. Конструкция провода предполагает общее или отдельное для каждой проводниковой пары экранирование, защищающее передаваемый сигнал. Стабильность работы гарантирована даже при близости источников радиопомех, мощных электромагнитных полей.
Cat.7
600 МГц. Электротехнические характеристики этой категории кабеля типа Витая пара регламентированы ISO 11801. Предусмотрена защита формата S/FTP, общее и индивидуальное экранирование. Лимит пропускной способности – 10 гигабит в секунду.
Cat.7a
1200 МГц. На 50-метровом расстоянии достижима скорость в 40 Гбит/с, на 15-метровом – в 2.5 раза больше. Высокочастотный сигнал уязвим для внешних наводок. Для обеспечения его сохранности применяется экранирование, общее и индивидуальное.

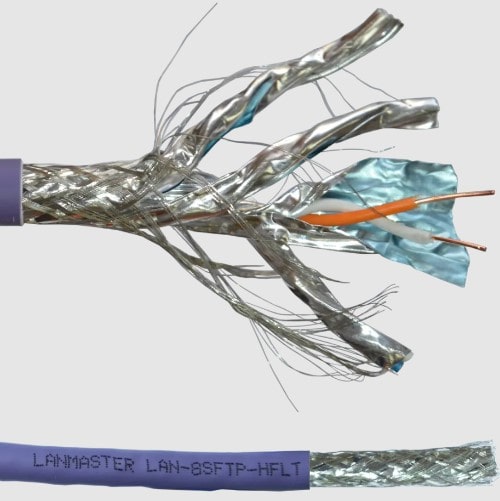

Cat.8/8.1/8.2
Актуальная разработка, требования к которой закреплены в ISO 11801, IEC 11801-99-1. Частота сигнала – от 1600 до 2000 МГц, скорость – до 40 гигабит в секунду. Восьмая версия представлена в 2016 году, соответствует стандарту IEEE 802.3bq.
Таблица категорий витой пары
Для наглядности сравнение основных классов витой пары в табличном формате.
| Категория | Частота | Пропускная способность | Стандарт | Максимальная длина | Назначение | Пример |
| Cat 5 | 100 МГц | До 1 Гбит/с | Fast Ethernet (100BASE-TX) и Gigabit Ethernet (1000BASE-T) | 100 метров | Бытовые и коммерческие системы с малыми требованиями к скорости. Подключение абонентских устройств, роутеров, в том числе беспроводных, модемов. | Кабель UUTP16W-C5-S24-IN-LSZH-GY UTP 16 парный внутренний LSZH Hyperline категории Cat.5 24 AWG одножильный |
| Cat 5e | 100 МГц | До 1 Гбит/с | Fast Ethernet и Gigabit Ethernet | 100 метров | Аналогично кат 5. | Кабель UTP 4 пары внутренний Cat.5е TWIST ST, UTP4-C5E-G24-IN-PVC-ST-305-TWCS |
| Cat 6 | 250 МГц | До 10 Гбит/с | Fast Ethernet и 10 Gigabit Ethernet (10GBASE-T) | 55 метров для 10 Гбит/с, 100 м – 1 Гбит/с | Системы с жесткими требованиями к пропускной способности. Подключение камер наблюдения с поддержкой высокого разрешения. | Кабель витая пара LAN-6ESFTP-WH SFTP, 4 пары, Cat.6, белый, 305 м, LANMASTER |
| Cat 6a | 500 МГц | До 10 Гбит/с | 10 Gigabit Ethernet (10GBASE-T) | 100 метров | Аналогично кат 6. | Кабель Cabeus витая пара, категория 6a, 4 пары, одножильный, STP-4P-Cat.6a-SOLID-OUT-LSZH-UV |
Основные различия между категориями
С повышением класса Ethernet-провода растет его пропускная способность, частота сигнала, цена. Важно стремится к балансу между характеристиками и требованиями к системе связи, закладывая определенный задел на будущее. Это позволит избежать переплаты, скорой модернизации, сопряженной с заменой кабельных магистралей.
Категории экранированного и неэкранированного UTP кабеля - есть ли разница?
Экран не влияет на основные рабочие параметры провода. Однако, экранирование защищает передаваемый электрический импульс от внешних наводок. Электромагнитные поля, радиопомехи негативно влияют на работу кабеля UTP (Unshielded Twisted Pair). Снижается дальность связи, фиксируются потери данных.
Недорогие неэкранированные кабели подходят для обустройства бытовых линий и коротких коммерческих – если к ним не предъявляются жесткие требования по надежности. Аналоги STP и FTP позволяют решать более серьезные задачи, в том числе:
- Прокладка сетей в промышленных цехах, на объектах с мощным производственным оборудованием, создающим выраженные ЭМ-поля, помехи;
- Формирование защищенных комплексов связи, устойчивых к перехвату данных. Фольга или металлическая оплетка не дают сигналу выходить за пределы проводника, так что его кража невозможна;
- Обустройство офисных комплексов связи в организациях, активно использующих беспроводное оборудование, передающее данные в виде радиоволн.
Экранирование требуется кабелям, пропускная способность которых составляет 10 и более Гбит/с. Высокочастотные сигналы наиболее уязвимы к электромагнитным наводкам. При обжиме экранированных Ethernet-проводов используются соответствующие коннекторы.
Вопросы и ответы
1. Что значит категория витой пары?
Этот параметр определяет основные эксплуатационные характеристики провода: пропускную способность, скорость передачи данных, протяженность линии связи, назначение.
2. Как определить класс витой пары?
Информация наносится на изоляцию в виде контрастной маркировки, устойчивой к истиранию. Также она дублируется на упаковке и в сопроводительной документации.
3. Чем отличаются категории кабеля?
Основных различий несколько: цена, эксплуатационные параметры, конструкция, назначение. Например, в бытовых сетях рационально использовать Cat.5e, в коммерческих – 6 и более высокие, обеспечивающие скоростную передачу сигнала, его устойчивость к внешним нагрузкам. Это позволяет взаимодействовать с большими файлами, передавать крупные объемы информации.
Подведение итогов
Отличия категорий витой пары для интернета существенны, их обязательно нужно учитывать при выборе. Ответственное отношение гарантирует, что провод позволит на 100% выполнить поставленные задачи, раскрыть потенциал сетевого оборудования. Также удастся исключить повышенные расходы на прокладку линии связи, исключить проблемы с работоспособностью, сбои и аварии.
