Витая пара категории 5e – наиболее востребованный кабель, использующийся при построении СКС, локальных и крупномасштабных сетей. Какие у нее характеристики, в чем заключаются особенности?
Что такое витая пара кат 5е
Назначение сетевого кабеля 5e – передача информации в СКС, системах телефонии, видеонаблюдения и других комплексах. Структурная основа – металлические проводники: медные, алюминиевые или омедненные. В классическом варианте, используется 4 пары (8 проводников).
Несмотря на появление более современных категорий (6, 6а, 7, 8 и тд), кат 5e – сохраняет популярность благодаря оптимальному балансу между качеством и ценой. Скорость передачи данных достаточна для большинства систем.
Немного истории
Положения, касающиеся Cat.5e, документально зафиксированы в 2000 году. Необходимость нового стандарта появилась из-за устаревания предыдущего, пятого. Спецификации разработки гарантируют стабильную работу приложений и оборудования формата 1000 BASE-T. Расшифровка аббревиатуры:
- 1000 – максимум скорости передачи данных, 1000 мегабит в секунду;
- BASE – сокращение от “Baseband”. Технология передачи сигналов, исходная частота которых не изменяется модуляцией;
- T – системы, основа которых – медные кабели.

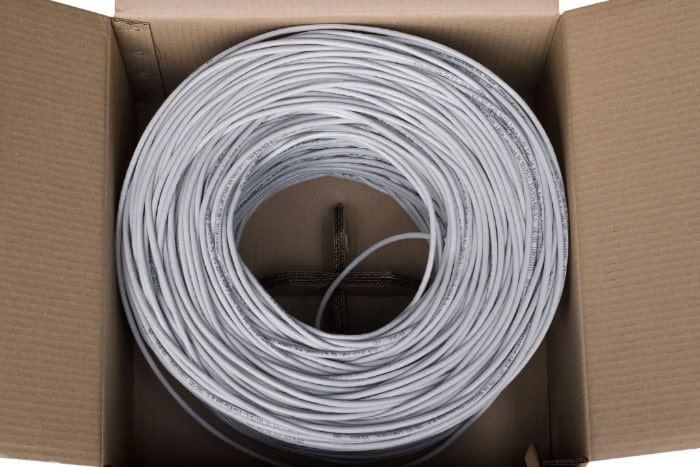

Характеристики витой пары категории 5e

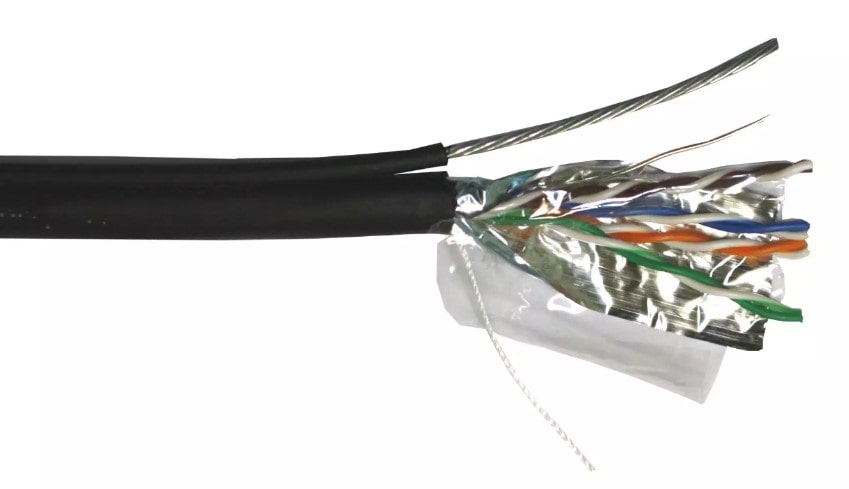

Для лучшего понимания специфики продукта, нужно углубиться в его параметры. Со структурной точки зрения, классический кабель состоит из скрученных 8-ми проводников. Каждая жила находится в полимерной изоляции, шаг скручивания – от 50 до 75 витков на метр. Это делается для подавления перекрестных помех.
Структурой также предусмотрена общая изоляция. Для внутренней прокладки – поливинилхлоридная, для внешней – полиэтиленовая. Для объектов с повышенными требованиями по пожарной безопасности применяются кабели из негорючего безгалогенного материал (LSZH).
Важны и следующие характеристики витой пары Cat 5e:
- Максимальная скорость – 1000 мегабит в секунду на расстояниях до 100 метров;
- Частота сигнала – 100 мегагерц (МГц);
- Стандарт - 1000BASE-T;
- Максимальная длина сегмента – 100 метров. При превышении не удастся достичь максимума скорости. Справиться с негативным явлением можно при помощи усилителей, повторителей;
- Диаметр жилы – 24 AWG, что соответствует 0.511 миллиметра. Для нетребовательных бытовых подключений, на небольших расстояниях допустимо применение аналогов на 25 AWG, 0.455 миллиметров;
- Полный диаметр – около 5.5 миллиметров, с учетом изоляции (подробнее о диаметре и сечении витой пары);
- Количество проводников – 8 (4 скрученные пары). Это стандартное значение, но доступны варианты на 10, 50 пар;
- Экранирование. В стандартном варианте – отсутствует, но доступны экранированные FTP-модели, с общим фольгированным экраном.
- Назначение. Тип 5e – универсальная категория, позволяющая формировать различные подключения, где не требуются скорости свыше гигабита в секунду, коммерческие и бытовые. Она подойдет для модемов, роутеров, IP-телевидения, камер видеонаблюдения, датчиков, счетчиков.
Популярные модели
Модели, пользующиеся активным спросом при формировании СКС, компьютерных кабельных сетей, нужно изучить подробнее.
1. UTP4-C5E-G24-IN-PVC-305-TWCS
Кабель для внутренних работ. Несмотря на невысокую цену, характеризуется отличными электротехническими параметрами. Сопротивление жил из бескислородной меди минимально, что гарантирует дальность, скорость, стабильность передачи информации.
Внешняя оболочка – модифицированный ПВХ, прочный, устойчивый к механическим, химическим, температурным нагрузкам.
2. LAN-5EUTP-WP-OUT UTP
Кабель 5е для уличного монтажа от российской марки LANMASTER. Материал жил – бескислородная медь, гарантирующая высокую скорость распространения сигнала даже на больших дистанциях.
Материал оболочки – полиэтилен, выдерживающий продолжительное воздействие ультрафиолета, высоких и низких температур. Использование гидрофобного геля для влагостойкости исключает прямое взаимодействие металла с водой.

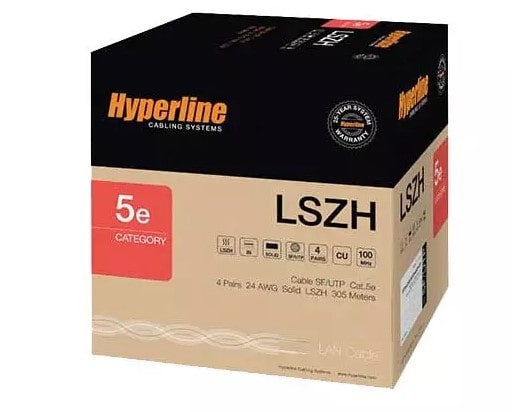

3. SFUTP4-C5E-S24-IN-LSZH-GY-305 SF/UTP
Экранированный провод для внутренней прокладки от марки Hyperline. Двойной экран допускает размещение в помещениях с силовым, радиооборудованием, формирующим выраженные электромагнитные поля.
Подходит для объектов с жесткими противопожарными требованиями. Материал внешней оболочки – LSZH, выдерживающий контакт с открытым пламенем, не выделяющий едкого дыма при его воздействии, не способствующий распространению.
4. Комбинированный Кабель FTP 4 витые пары c питанием Cat.5e наружный
Витая пара с питанием (поддержка технологии “Power-over-Ethernet”). Оптимальна для подключения активных устройств, требующих питания. Примеры – камеры видеонаблюдения, датчики, счетчики.
Вопросы и ответы
1. Чем витая пара Cat 5е отличается от кабеля просто 5-й категории?
Главное отличие – скорость. Максимум для Cat.5 – 100 Мбит в секунду, 5e – в 10 раз больше. Для многих приложений, скоростные характеристики Cat.5 недостаточны.
2. Доступны ли экранированные модели кат 5e?
Да, поддерживается FTP-технология с общим фольгированным экраном, защищающим от электромагнитных помех, радионаводок.
Витая пара 5e – не самая технологичная категория, но она пользуется высоким спросом. Для приложений, где не требуется высокая скорость (более 1000 мегабит в секунду), она подходит на 100%, позволяет избежать ненужных расходов.
