Ethernet-кабели Cat.6 стабильно востребованы при формировании СКС, подключении абонентского оборудования, монтаже систем видеонаблюдения. Ниже рассказываем про причины такого спроса и основные характеристики витой пары 6 категории.
Немного из истории
Шестая категория была представлена в 2002 году. Ее появление связано с ужесточением требований к сетям связи, возросшими скоростями и объемами передачи информации, увеличением количества оборудования, генерирующего ЭМ-помехи, искажающие сигнал.
В отличие от 5-й категории, 6-я – поддерживает 10-гигабитную скорость. Этого достаточно как для бытовых систем, так и для коммерческих (вплоть до ответственных), центров обработки данных, крупных файловых хранилищ, облачных сервисов.
Характеристики витой пары 6 категории

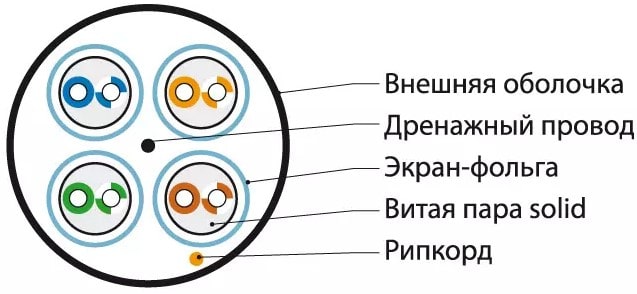

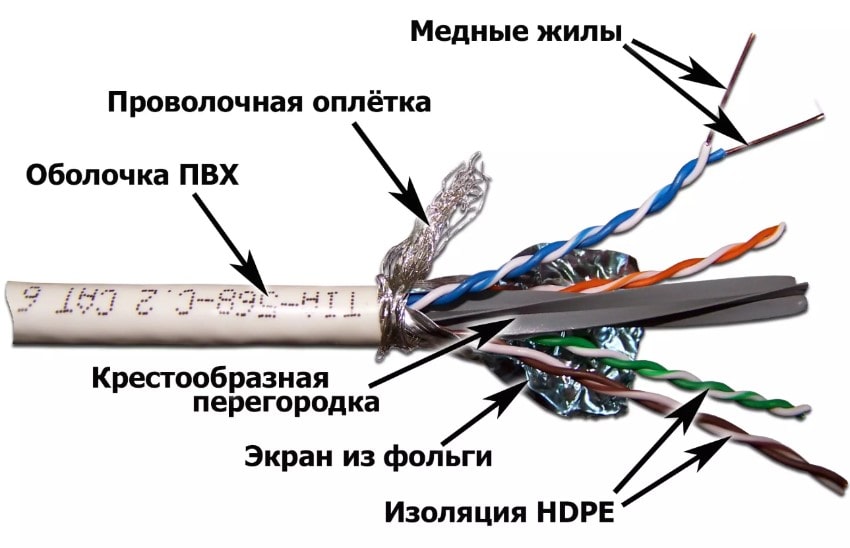

Структура Ethernet-кабеля 6 Cat стандартна:
- 8 медных жил, каждая из которых имеет полимерную изоляцию, объединены в 4 пары.
- Общий изоляционный слой.
- Центральный сепаратор и рипкорд, упрощающий снятие изоляции, позволяющий подготовить кабель к обжиму коннекторами.
Особенности кабеля Cat.6 следующие:
- Скорость (пропускная способность). На 55 метрах – 10 гигабит в секунду, на 100 – гигабит. Превышение указанных значений требует модификации, комплектации повторителями и усилителями.
- Частота. 250 мегагерц.
- Сечение. Ethernet-провод хорошего качества характеризуется калибром жилы AWG 23, что соответствует диаметру в 0.573 миллиметра. Допустим и калибр AWG 24 – 0.511 миллиметра. Средний общий диаметр кабеля – 5.4 миллиметра. Подробнее сечение витой пары.
- Назначение. Максимальная универсальность. Подключение абонентского оборудования, камер видеонаблюдения, модулей СКУД, формирование офисных и домашних ЛВС.
- Экранирование. Для обычной 6-й категории характерны форматы: U/FTP, F/UTP. Для улучшенной витой пары 6A – максимально защищенные S/FTP, F/FTP. 500 мегагерц – высокочастотный сигнал, более уязвимый для внешних наводок, в сравнении с 250-мегагерцевым. Исключить искажения, вызванные электромагнитными полями, удается за счет комбинированных экранов, фольги, оплетки.
Преимущества и недостатки
Витая пара шестой категории – наиболее сбалансированная по качеству и цене. Ее характеристики соответствуют современным 10-гигабитным приложениям. К условным недостаткам можно отнести ограниченную гибкость, объясняющуюся достаточно толстыми проводниками. Исключить данный минус можно витыми парами с многожильной структурой. Она более пластичная.

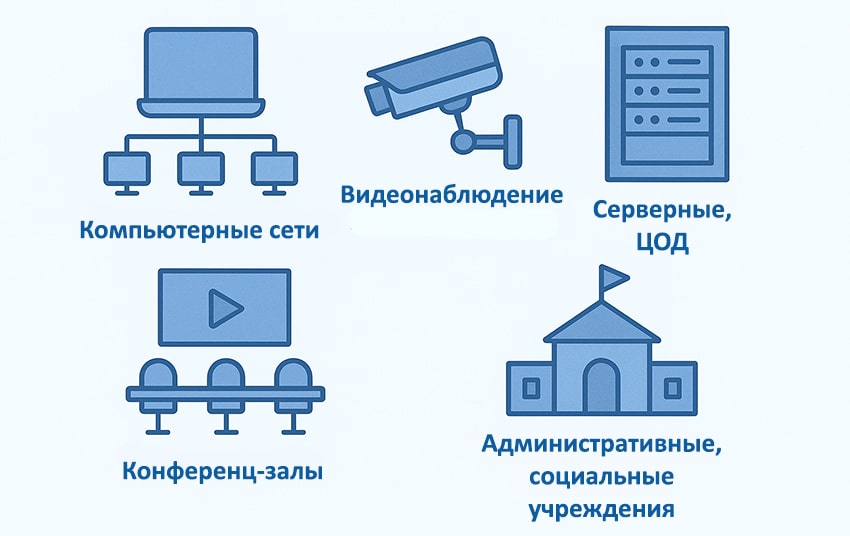

Области применения кабеля 6-й категории
Витая пара 6 кат, благодаря впечатляющим характеристикам, универсальна, совместима с большинством бытовых и коммерческих приложений. Примеры следующие:
- Домашние сети, вплоть до скоростных тарифных планов. Пропускной способности достаточно для поклонников онлайн-игр, просмотра фильмов, передач в формате 4K, стримеров.
- Офисные ЛВС.
- Системы видеонаблюдения, в том числе, включающие камеры высокой четкости.
- СКС, вне зависимости от специфики и масштаба.
- ЦОД, файловые хранилища.
- Конференц-залы.
- Административные, медицинские, социальные и другие учреждения, нуждающиеся в отлаженной системе передачи информации.
Значимый момент при определении спецификации – экранирование. Если на объекте присутствуют источники ЭМ-полей, мощные производственные установки, радиопередатчики, генераторы, электроприводы, требуются экранированные Ethernet-кабели. Защищенная конструкция характерна, в большей степени, для 6A.
Особенности витой пары 6A и 6e
Категория 6A официально признана TIA. Литера “A” обозначает “Augmented” – “усовершенствованная”. В сравнении с обычной, частота сигнала увеличена с 250 до 500 мегагерц, достигнуто полное соответствие стандарту 10GBASE-T. Это значит, что даже на 100-метровой дистанции удастся достичь 10-гигабитной скорости.
6е – неофициальный стандарт, непризнанный TIA и другими уполномоченными сертификационными инстанциями. По параметрам он, впрочем, близок не к обычной Cat.6, а к 6A. Конструкция предусматривает экранирование и заземление, частота сигнала – 500 МГц, а иногда – 550 МГц.
Примеры
Для лучшего понимания спецификаций витой пары 6-й категории следует разобрать несколько примеров:
- LAN-6EUTP-PT-GY UTP от LANMASTER. Недорогой провод в ПВХ-оболочке (PVC), ориентированный на внутренний монтаж. Несмотря на невысокую цену, характеризуется отличными электротехническими параметрами, обеспечивает стабильность передачи сигнала.
- LAN-6EUTP-WP-OUT UTP от LANMASTER. Неэкранированная витая пара для уличной прокладки. Материал внешней оболочки – полиэтилен, устойчивый к продолжительному воздействию ультрафиолета и низких температур. Структурой предусмотрен гидрофобный слой, препятствующий окислению металлических проводников.
- UUTP4-C6-P24-NCR-IN-LSZH-GY-305 UTP от Hyperline. Особенность – изоляция из LSZH, негорючего полимера, не содержащего токсичных галогенов. Ethernet-кабель предназначен для монтажа на объектах с жесткими противопожарными требованиями, где возгорание может привести к трагичным последствиям.
- LAN-6EUTP-LSZH UTP от LANMASTER. Как и предыдущая, данная версия отличается LSZH-оболочкой, устойчивой к термической нагрузке, не выделяющей токсичных веществ при плавлении. Структура проводников – одножильная, калибр – 23 AWG, что дает хорошую скорость и дальность распространения сигнала.
- UUTP4-C6-S23-OUT-LSZH-BK-500 от Hyperline. Наружный кабель с оболочкой из малодымного безгалогенного компаунда. Безопасен, не распространяет горение, соответствует стандарту IEC 60332-1. Толстая жила из электролитической меди дает высокую скорость, дальность, стабильность распространения сигнала.
Сравнение с ближайшими категориями: Cat.5e и Cat.7
Максимум для витой пары Cat.5e – гигабит в секунду, Cat.6 – 10 гигабит. Современная витая пара также лучше защищена от перекрестных помех. Это достигается изменением конструкции, наличием центрального сепаратора, более частыми витками. Частота сигнала – не 100, а 250 мегагерц, что увеличивает объем одновременно обрабатываемой информации.
Частотны кабели шестой категории также несколько толще, тяжелее и дороже пятой. Причина – увеличенный калибр жил, позволяющий достичь нужной пропускной способности.
Cat.7 по характеристикам близка к 6A. В обоих случаях скоростной лимит – 10 гигабит в секунду на 100-метровом расстоянии. Частота сигнала несколько выше у кат 7 – 600 мегагерц против 500, но на функциональности это не сказывается. При обжиме 7-й категории используются специальные разъемы TERA CG45. В этом смысле Cat.6 со стандартными RJ-45 выглядит универсальнее.
Частые вопросы и ответы
1. Можно ли использовать коннекторы Cat.5e для кабеля Cat.6?
Да, в обоих случаях используются стандартные разъемы RJ-45. При подборе учитывается экранирование. Экранированные Ethernet-кабели комплектуются коннекторами 8P8C, имеющими металлический, а не пластиковый корпус. Он эффективно блокирует внешние ЭМ-помехи и радионаводки, препятствует искажению сигнала.
2. Правда ли, что кабель Cat.6 поддерживает 10 Гбит/с?
Да, но дистанция передачи ограничена 55 метрами. Для увеличения до 100 – нужно использовать модернизированную версию 6A.
3. Что лучше для домашней сети: Cat.6 или Cat.6A?
Для домашних сетей, связывающих роутеры, компьютеры, ноутбуки и модемы, характерна небольшая протяженность. Даже в крупных коттеджах протяженность отдельных коммутационных линий редко превышает 10-15 метров. Второй момент – отсутствие влияния источников ЭМ-излучения, характерных для коммерческих и производственных объектов. Обычной Cat.6 в таких условиях достаточно, возможности 6A – избыточны.
4. В чем разница между кабелями кат 6 и кат 5?
В производительности. Cat.5 – стандарт, появившийся еще в 90-х, слабо соответствующий современным системам. Пропускная способность – 100 мегабит в секунду, на коротких дистанциях – гигабит. Cat.6 предлагает больше возможностей: десятикратно увеличенную скорость.
Подведение итогов
Технические характеристики кабеля витая пара Cat 6 достаточны для большинства современных приложений, бытовых и коммерческих. Пропускной способности в 10 гигабит в секунду хватает, чтобы решать даже специализированные задачи, подключать камеры высокой четкости и 4K, предъявляющие жесткие требования к скорости передачи.
