“Поросячий хвостик” – прямой перевод англоязычного термина “pigtail”. Звучит комично, но такие “хвостики” востребованы в ответственных телекоммуникационных системах, используются при подключении приемников, передатчиков оптического сигнала. В материале объясняем:
- Как устроены пигтейлы.
- Какие функции они выполняют.
- Какими классами представлены устройства.
- Чем пигтейл отличается от патч-корда.
Определение
Пигтейл – это отрезок оптического кабеля определенной длины, на одном из концов которого установлен коннектор, обеспечивающий плотную коммутацию с конечным устройством.
Второй конец остается свободным, по методу сварки или механически (через переходник), подключается к основной коммуникационной магистрали.
Для защиты световода от нагрузок предусмотрена буферная оболочка толщиной 0.9 миллиметра. Она не увеличивает диаметр, провод остается тонким, удобным для работы при нехватке пространства. Прочность, при этом, многократно возрастает.
Для чего нужны пигтейлы и где применяются
Оптические пигтейлы нужны для решения следующих задач:
- Наладка абонентских FTTH-сетей. Например, от узла (распределительного шкафа, расположенного в подъезде), прокладываются пигтейлы в квартиры, подходящие к модемам, беспроводным роутерам, ТВ-приставкам и другому оборудованию, требующему сетевого доступа.
- Увеличение протяженности магистральных ВОЛС, проведение их оперативного ремонта, в том числе – в полевых условиях.
- Заделка оптических кроссов, коммутация оптических волокон, их соединение с оптическим розетками.
- Прокладка ЛВС вне зависимости от масштаба и специфики. Пропускная способность пигтейлов достаточна даже для ЦОД, укомплектованных оборудованием, передающим гигабайты данных в секунду.
- Соединение компонентов внутри распределительного устройства, напольного или настенного шкафа. Гибкость упрощает коммутацию при недостатке свободного объема.
Конструкция
Максимально простая. За сращивание с магистральным кабелем отвечает свободный отрезок оптоволокна, подключение к конечному устройству – коннектор. Ограничения по типам элементов отсутствуют. При сборке допустимо применение одномодового или многомодового волокна, разъемов SC, LC, FC и других, соответствующих эксплуатационным условиям.
Чем отличается пигтейл от патч-корда

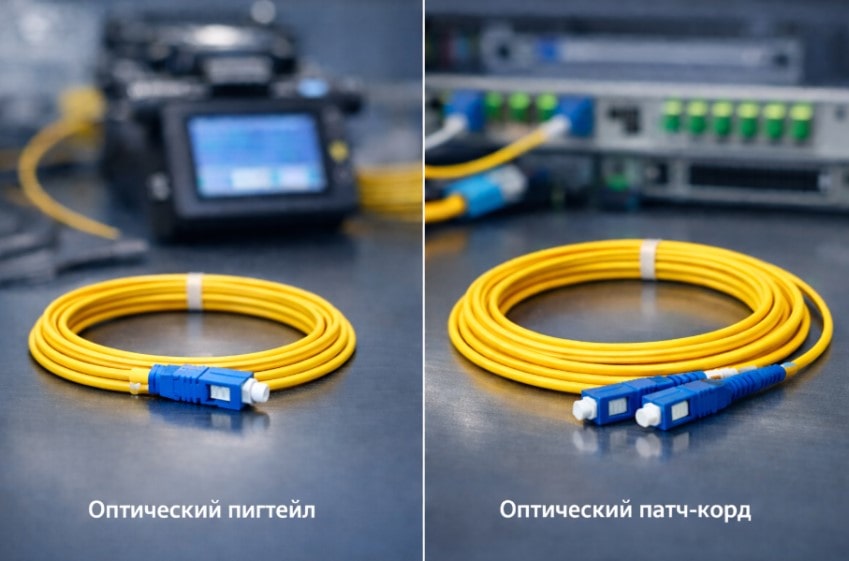

Основная разница между пигтейлом и патч-кордом в назначении девайсов. Pigtail – это монтажный шнур, патч-корд – соединительный. Первый – подключается к кабелю сваркой, переходником или клеем. Второй – напрямую к порту приемника, передатчика, измерительного прибора коннектором. Важны и другие различия:
- Специфика эксплуатации. Оптические шнуры подойдут для быстрого соединения, частой повторной коммутации компонентов магистральной ВОЛС, ЛВС или измерительной линии. Pigtail – для постоянной заделки. Исключение – монтаж при помощи адаптера типа “Fast connector”, который отличается достаточной прочностью.
- Длина. Средний максимум для монтажных шнуров – 1.5 метра, соединительных – около 10.
- Цена. Конструкция пигтейлов проще, цена – ниже.
Типы пигтейлов
Классификационных признаков множество. Например, по типу оптического волокна выделяют одномодовые и многомодовые компоненты. Ориентир – волокно, с которым будет сращиваться деталь. Требуется соответствие, в противном случае – коммутация окажется невозможной, либо характеристики линии значительно ухудшатся. Другие параметры:
- Коннектор. Определяется конечным устройством, розеткой. Как правило, применяются SC-разъемы, но при высокой плотности коммутации – LC.
- Класс полировки. Для большинства линий, FTTX, достаточно UPC. Скругление формы наконечника повышает плотность контакта, снижает потери и обратные отражения. В особо требовательных, высокоскоростных сетях передачи данных, например GPON, рекомендуется использовать APC. Они несколько дороже, но средняя выраженность потерь – на 10 децибел меньше. APC-коннекторы совместимы только с аналогичными. Соединение с UPC приведет к повреждениям наконечников и неработоспособности линии.
- Оболочка. Стандарт – поливинилхлорид. ПВХ недорог, пластичен, подходит для прокладки в большинстве помещений. При строгих требованиях пожарной безопасности необходимы коммутационные шнуры с оболочкой из LSZH. Технологичный полимер не содержит галогенов, не дымит и не выделяет токсичных веществ даже при прямом воздействии огня.
Изучение маркировки

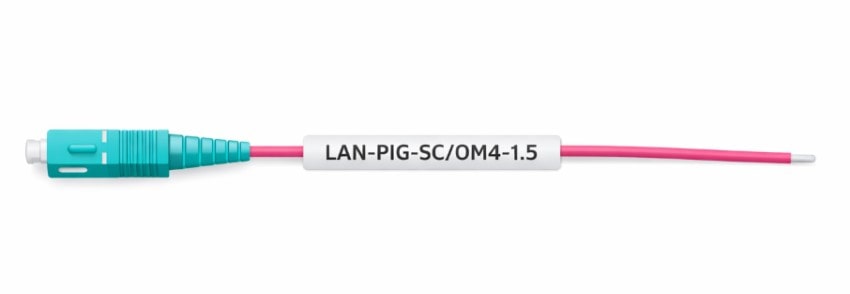

Спецификации и характеристики коммутационного шнура зашифрованы в маркировке. Разобрать ее можно на данном примере (код зафиксирован в каталоге производителем) – “LAN-PIG-SC/OM4-1.5”. Каждая его часть дает определенные сведения, в частности:
- LAN – сокращенный формат написания названия производителя. Компания Lanmaster.
- PIG – тип товара, пигтейл.
- SC – subscriber connector, коннектор SC-формата.
- OM4 – технологичное многомодовое волокно. На коротких расстояниях обеспечивает скорость передачи информации до 40 гигабит в секунду.
- 1.5 – длина, полтора метра.
Аббревиатуры, сокращения стандартизованы. По похожему алгоритму можно расшифровать маркировку от TWT и других марок.
Как соединить пигтейл с сетью?
Оптимум – сварка. Ее проведение предполагает участие специалистов, применение дорогого оборудования, но сложность компенсируется надежностью. Точное позиционирование оптоволокна, правильный температурный режим, защита соединительной области гильзой – все это гарантирует стабильность линии. Скорость соответствует максимальным значениям, исключены обрывы связи и потери пакетов данных.
Механические и клеевые методы, кажущиеся более простыми, такой стабильности не дадут. Возрастают обратные отражения, фактическая скорость передачи не соответствует доступным максимумам.
Вопрос-ответ
1. Почему у pigtail всегда только один коннектор?
Это базовое отличие патч-корда от пигтейла. Первый укомплектован разъемами на обоих концах, функция – прямая коммутация между двумя устройствами. Примеры – передатчик и приемник оптического сигнала, передатчик и измеритель. Второй – подключается не к устройству напрямую, а к отрезку магистральной линии. Оптимальный метод – сварка. Механическая коммутация допустима при технической невозможности сварки и невысоких требованиях к прочности.
2. Какая деталь лучше: заводская или самодельная?
Безусловно, заводская, например, марки LANMASTER или TWT. В этом случае можно говорить о соответствии заявленным характеристикам, сертификации, адаптированности к ответственным ВОЛС. Самостоятельное производство доступно только крупным монтажным организациям со специалистами и оборудованием. В остальных случаях – рациональнее купить готовые детали.
3. Когда используется сварка оптоволоконного пигтейла?
Она используется при недопустимости механического или клеевого соединения, несоответствии их прочности стандартам. Сварка невозможна без профессионалов и оборудования, но является максимально прочной. Разрывы волокна, потери данных, снижение скорости коммутации при ее правильном выполнении исключены.
Вывод
Волоконно-оптический пигтейл – столь же важный компонент ВОЛС, СКС или другой системы, как патчкорд или коннектор. Он относится к пассивному классу, но решает значимую задачу – коммутацию магистрального кабеля и конечного оборудования, обеспечивает связь между компонентами распределительного узла. Учет характеристик и спецификаций pigtail необходим как для его эффективной эксплуатации, так и работы всей системы.
