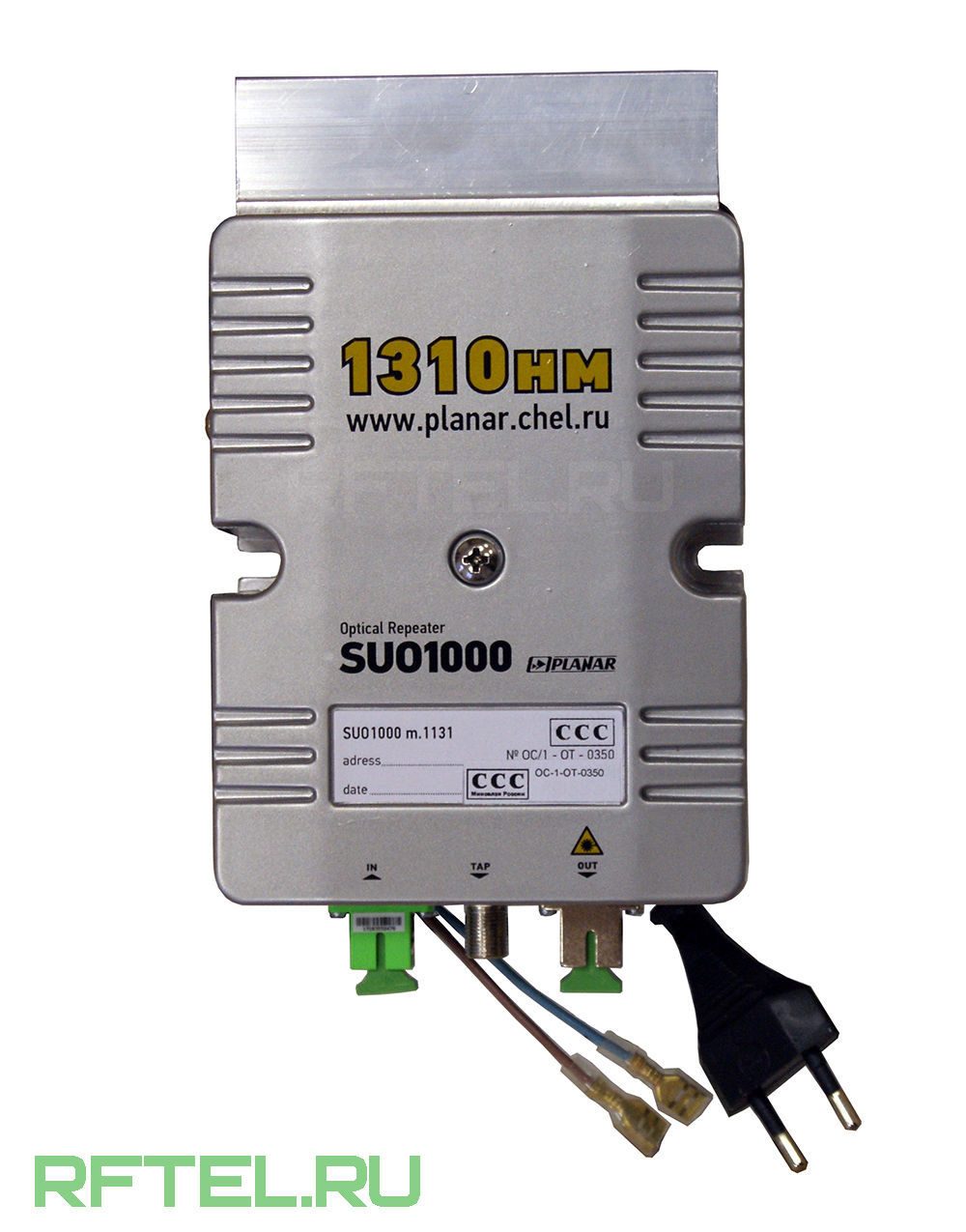

Универсальный оптический ретранслятор RPT1000 модель 1132 это новое название уже известного продукта: SUO1100 м.1131. Название обновлено 01 марта 2014 года.
Основным отличием ретранслятора от оптического усилителя является то, что сигнал в ретрансляторе претерпевает две конвертации. Сперва из оптического в электрический, а затем назад, из электрического в оптический. По сути, ретранслятор - это объединенные в одном устройстве приёмник и передатчик. Удивительно, как у ПЛАНАР получилось изготовить такое качественное и компактное устройство включающее в себя оптический приёмник и передатчик.
Приятными особенностями использования именно ретранслятора, является то, что по входу он способен работать с любой длиной волны, от 1100 до 1650 нанометров. Кроме того, ретранслятор способен работать с достаточно широким диапазоном входящих мощностей, от -8,5 дБм до +1,5дБм.
Независимо от входящего уровня сигнала, выходной уровень будет всегда 10дБм. Очень важно помнить, что ретранслятор, будучи приёмником и передатчиком в одном устройстве способен работать по выходу только на одной длине волны. Стандартно, это 1310нм. По запросу Вы можете получить предложение на ретранслятор в выходной длиной волны 1550нм.
Для кого может быть полезен ретранслятор?
Для тех, кто уже построил сеть, но немного просчитался с расчетами.
Для тех, кто уже построил сеть, но хотел бы расширить ее, не меняя ранее построенной топологии.
Для тех, кому нужен не дорогой усилитель оптического сигнала, небольшой мощности.
Блок питания 220В+12В добавляет устройству функции блока бесперебойного питания, при этом нет необходимости ставить рядом отдельный "прожорливый" ИБП. Просто подключите к ретранслятору стандартный аккумулятор 7А 12В (это самый распространенный аккумулятор в области "слаботочки"). Встроенный в усилитель-ретранслятор блок питания распорядится энергией максимально эффективно. Он сам заряжает аккумулятор и переключается на него автоматически в случае пропадания 220В. А может Вам просто давно был нужен оптический усилитель с возможностью питания от 12 Вольт ???
Основные особенности
- Широкий диапазон входной оптической мощности
- Индикация входной оптической мощности
- Эффективная система АРУ
- Компактный литой корпус
- Комбинированный блок питания 220В+12В (для резервирования по питанию)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Техинческие характеристики
|
|
Модель
|
1111
|
1131
|
1112
|
1132
|
|
Длина волны входного оптического сигнала, нм
|
1100…1650
|
|
Мощность входного оптического сигнала, дБм
|
-8,5…+1,5
|
|
Диапазон эффективной работы АРМ, дБм
|
-8…0
|
|
Диапазон частот, МГц
|
48…862
|
|
Неравномерность АЧХ, дБ
|
±0,5
|
|
Длина волны выходного оптического сигнала, нм
|
1310 ±10
|
|
Тип лазера
|
DFB
|
|
Спектральная ширина (-20дБ), нм
|
0,1
|
|
Выходная оптическая мощность, не менее, дБм
|
+5
|
+10
|
|
Шум относительной интенсивности, дБ/Гц
|
-145
|
|
Оптическая изоляция, дБ
|
20
|
|
Возвратные оптические потери, дБ
|
45
|
|
Оптические разъемы
|
SC/APC
|
|
CTB*, дБ
|
-65
|
|
CSO*, дБ
|
-57
|
|
CNR*, дБ
|
51
|
|
Уровень сигнала на контрольном отводе, 42к*, дБмкВ
|
60
|
|
Напряжение питания от сети, В
|
~ 187…244
|
|
Потребляемая мощность, Вт
|
7
|
9
|
7
|
9
|
|
Аккумуляторная батарея, А/ч (В)
|
-
|
7 (12)
|
-
|
7 (12)
|
|
Время работы от аккумулятора, ч
|
-
|
12
|
-
|
12
|
|
Время полного заряда аккумулятора, ч
|
-
|
20
|
-
|
20
|
|
Степень защиты по МЭК529
|
IP54
|
|
Масса, кг
|
0,7
|
|
Габариты, мм
|
155х115х60
|
|
Диапазон температур, °С
|
-20…+55
|
|
* - OMI 3.2%, 42 к
|
АКБ и крепление продаются отдельно (комплект КР7-12)
Возможные названия: СУО1100 мод.1132, СУО1132, SUO1132, мод. 1132, рпт1132
