Визуальные локаторы повреждений

Визуальные локаторы повреждений (VFL - Visual Fault Locators) относятся к простейшему измерительному оборудованию, предназначенному для тестирования исправности оптических кабелей.

Принцип действия основан на создании с помощью полупроводникового лазера пучка видимого света (обычно красного цвета, длина волны 650 нм), который в случае прохождения по исправному оптоволокну должен быть виден на противоположном конце оптоволокна.

В тестерах совмещены функции использования стимулирующих сигналов и анализа реакции на выходе тестируемого оптического волокна. Мощность излучаемого сигнала составляет 10 мВт.

Внимание!
Следует избегать попадания света, излучаемого визуальным локатором повреждений, непосредственно в глаза!

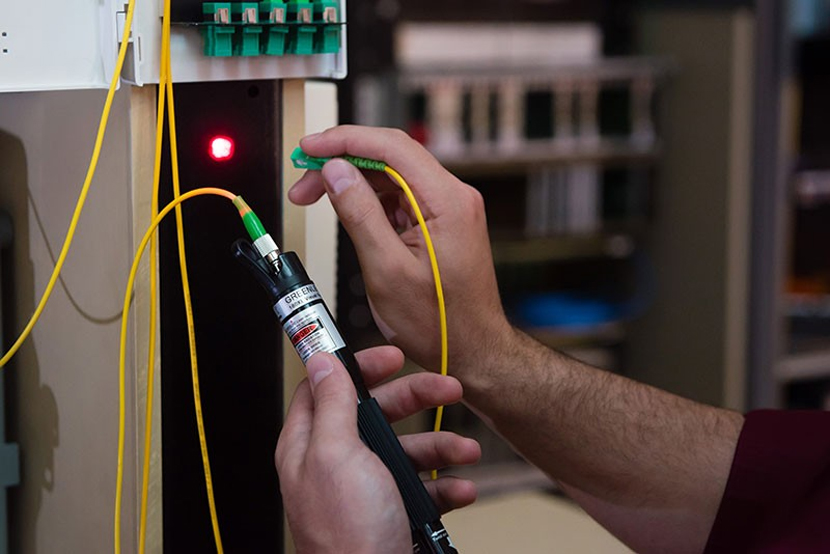

Визуальный дефектоскоп можно использовать различным образом:

• он позволяет констатировать факт прохождения или не прохождения сигнала;
• его можно использовать для дистанционного нахождения искомого оптического волокна на удаленном конце кабеля (на расстоянии до 10 км);
• он помогает обнаруживать места надлома сравнительно коротких патч-кордов или пигтейлов.

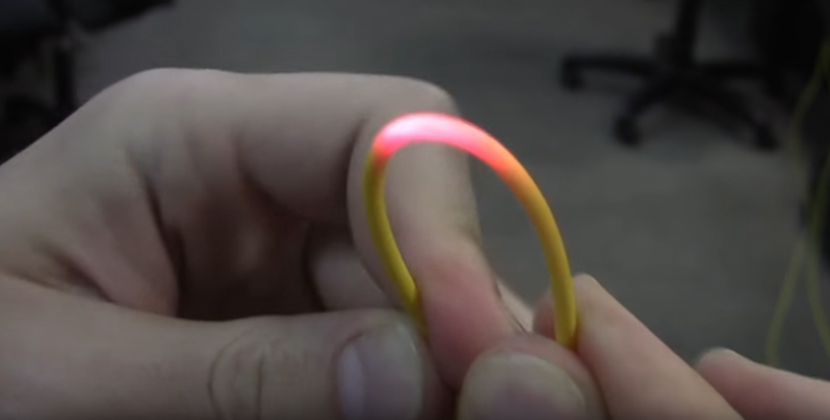

В последнем случае анализируется свечение не удаленного торца оптоволокна, а свечение защитной оболочки в месте надлома. При значительной деформации даже исправного оптического волокна его физическая неоднородность в месте изгиба будет приводить к появлению красноватого свечения оболочки. Оно будет симметричным от места изгиба, с равномерно уменьшающейся яркостью в обе стороны. При снятии физического воздействия на исправное оптоволокно свечение его защитной оболочки прекращается.

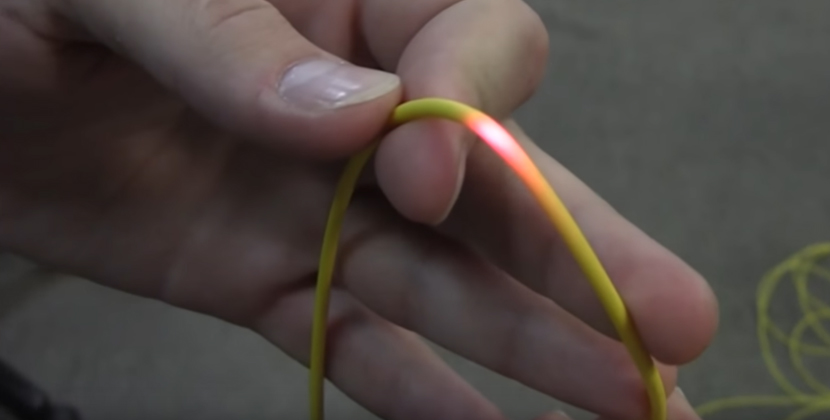

Если же в оптическом волокне имеется надлом, то красноватое свечение оболочки оптического волокна может проявляться даже при незначительной его деформации, подчас случайным образом; при снятии физического воздействия оно может оставаться. Примечательно, что если в одну сторону от места надлома яркость свечения оболочки по ее длине уменьшается плавно, то в другую сторону от надлома оно имеет резко выраженную границу.

В визуальных локаторах возможна установка одного из двух режимов работы:

• непрерывное свечение,
• импульсное свечение (нередко более заметное наблюдателю).

При выборе локатора следует учитывать допустимый вид разъемов (например, FC, SC или ST), тип оптоволокна (SM или MM), диапазон рабочих температур (-20… +60)°С.

Защита от повреждений электростатическим напряжением может быть значительным достоинством прибора. Питание: две батареи ААА. Работа с устройством проста.
