Электротехнические характеристики витой пары (например, пропускная способность, скорость, дальность передачи сигнала, определяются множеством параметров. Один из них – жильность кабеля. Что означает этот термин? Как подобрать модель, на 100% соответствующую ситуации, обеспечивающую корректную работу линии связи?
Определение жильности - сколько жил в витой паре
Жильность витой пары – количество проволок, формирующих один проводник.
Первый вариант – одножильный кабель с одной “толстой” проволокой AWG 23 или толще, в зависимости от категории. Второй – многожильная витая пара со множеством тонких жил, общее сечение которых также соответствует требуемым скоростным характеристикам.
Другая трактовка термина – число проводников кабеля. Например, в Cat.5 может быть 4 проводника, объединенных в 2 пары, что дает максимальную пропускную способность 100 мегабит в секунду. Норма для Cat.5e – 8 токопроводящих жил (4-парный кабель), скрученных попарно. Подобная структура десятикратно увеличивает пропускную способность.
Жильность провода и количество жил в кабеле – в чем разница?
Ответ на вопрос кроется в понятиях. Они родственные, но не тождественные, не синонимичные, требуют четкой дифференциации. Согласно стандартизации, провод – изделие, сформированное одной или несколькими жилами, изолированными или неизолированными, передающими электрический импульс, сигнальный или мощностный.
Кабель, в свою очередь – совокупность таких жил. Допустима модификация его конструкции элементами, обеспечивающими адаптацию к эксплуатационным условиям. В контексте Ethernet, усовершенствования выглядят так:
- Экранирование для монтажа параллельно силовым линиям, в помещениях, где зафиксированы выраженные ЭМ-поля, рядом с источниками мощного радиоизлучения. Фольгирование или металлическая оплетка защищают сигнал от искажений, препятствуют снижению его мощности, сокращению дальности связи;
- Бронирование для прокладки в грунте, в местах выраженного давления, механических нагрузок;
- Стальной трос для протяжки “по воздуху”. Трос допускает переброску между высотными объектами, зданиями, опорами. Прочность исключает провисание, обрывы, спровоцированные порывами ветра, налипанием снега.
Получается, что провод состоит из одной или нескольких жил, а кабель – из нескольких проводов в общей полимерной оболочке. Например, в Cat.1, востребованной десятилетия назад в телефонных линиях, было всего 2 провода, объединенных в одну пару. В Cat.5e их 8, что обеспечивает совместимость с гигабитными сетями. Структура специализированных типов кабелей часто состоит из 10, 25 и более попарно скрученных жил.
Отличия одножильного и многожильного кабеля
Оба варианта используются для передачи данных в виде электрических импульсов. Но их структурные особенности, различны, требуют подробного рассмотрения.
1. Строение

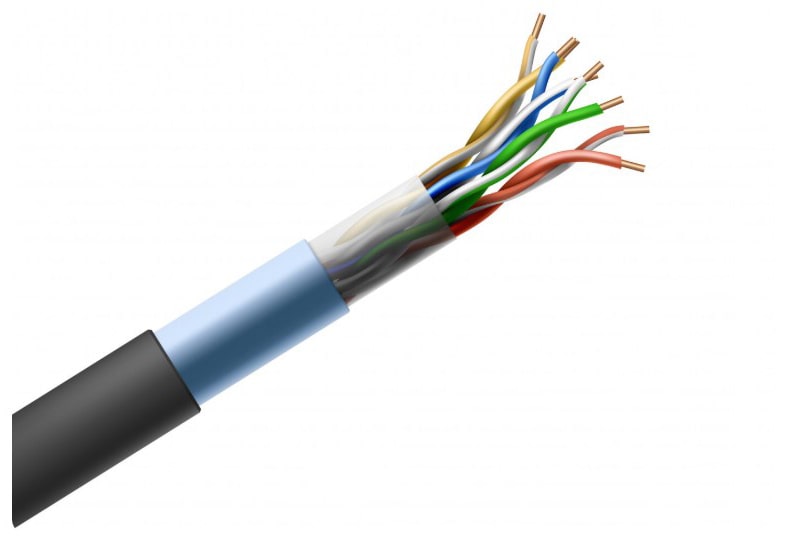

Маркировка одножильного кабеля – solid. Электрический импульс распространяется по цельному, монолитному медному проводнику (на основе бескислородной меди), омедненного алюминия. Находится он в полимерной оболочке, защищающей от окисления, скручен с другим проводом с определенным шагом. Такая схема скручивания дает защиту от перекрестных помех, увеличивает пропускную способность и дальность передачи. Калибр определяется категорией, стандартами. Среднее значение – 22-25 AWG.

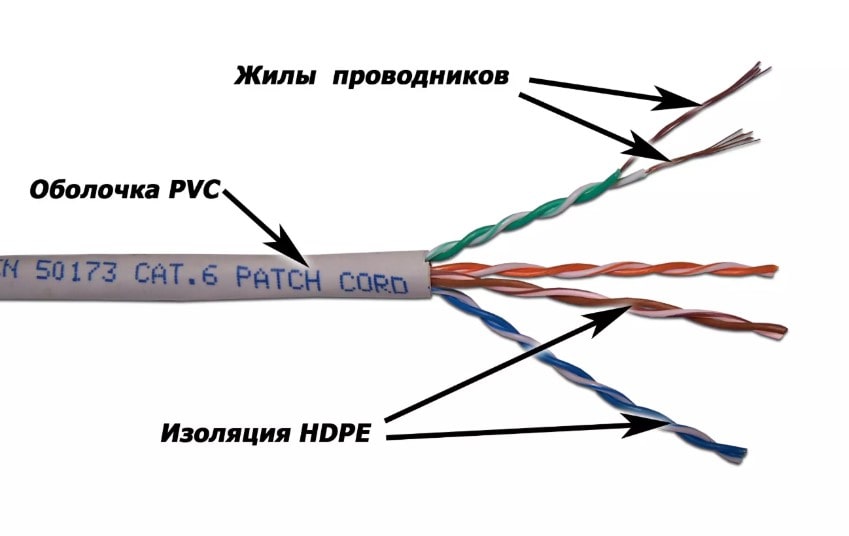

Многожильный аналог маркируется как “patch”. Структура – центральная проволока, обвитая 6-7 тонкими нитями, либо множество волокон малого диаметра. Общая толщина также зависит от нормативных электротехнических показателей.
2. Назначение
Solid-провода востребованы при прокладке протяженных коммутационных линий, вертикальных или горизонтальных. Жесткость допускает монтаж в стенах, каналах. Нужно учитывать ограниченную гибкость, исключающую скручивание, формирование изгибов с выраженным радиусом.
Patch-аналоги применяются для производства патч-кордов, коммутации внутри серверных стоек, помещений, линий связи малой протяженности, но сложной конфигурации. Их сильная сторона – гибкость. Даже при частых манипуляциях, подключениях и отключениях, выраженных изгибах, жила сохранит целостность. На solid-моделях в таком случае могут появиться поверхностные или структурные трещины. Они нарушают проводимость, провоцируют снижение скорости или полную потерю связи.
Плюсы и минусы
Достоинства одножильных кабелей витая пара:
- Малое электрическое сопротивление;
- Минимальная восприимчивость к внешним помехам, радионаводкам, электромагнитным полям;
- Стабильность электротехнических параметров;
- Простота обжатия. Ножи коннектора уверенно прорезают оболочку, входят в плотный контакт с металлическим проводником. Крепление со временем не ослабевает, использование профессионального инструмента для обжимки не обязательно.
Данные качества позволяют использовать кабели для прокладки требовательных комплексов связи. Gigabit Ethernet (1000BASE-T), 10 Gigabit Ethernet (10GBASE-T) – ограничений нет. Patch-проводам 10-гигабитная скорость зачастую недоступна.
Недостаток – ограниченная гибкость. Жесткость структуры не позволяет прокладывать линии сложной конфигурации. Пренебрежение правилом приведет к внутренним повреждениям, обрыву соединения, необходимости замены сегмента сети.
Минус исправлен в многожильных проводах. Структурные напряжения, возникающие при изгибах, равномерно распределяются по волокнам. Их выраженность невысока, недостаточна для появления трещин. Даже при многократных переподключениях, проводники не стираются, сохраняют базовые характеристики, без сбоев передают электрический импульс.
Недостатки многожильных моделей:
- Выраженные вносимые потери. Протяженность коммутационной магистрали ограничена. В противном случае – резко снизится пропускная способность, пакеты данных будут теряться;
- Высокое сопротивление. Оно также ограничивает скорость, провоцирует перегрев на больших дистанциях, ограничивает применение технологии Power-over-Ethernet. Возникают сбои при передаче не только сигналов, но и мощности.
Вопросы и ответы
1. Сколько жил витой пары используется для интернета?
Обычно это 8 проводников, попарно скрученных в 4 пары. Редко встречаются сети с четырьмя проводниками и двумя парами, соответственно.
2. Какое назначение жил в витой паре?
Передача информации в виде электрических импульсов. Модели, поддерживающие технологию Power-over-Ethernet, также передают по ним мощность. Это упрощает подключение оборудования, исключает прокладку отдельных линий питания.
3. Какая пара лучше: многожильная или одножильная?
Формулировка некорректна. У обоих вариантов есть сильные и слабые стороны. Первый – гибок, оптимален для коротких патч-кордов, коммутации оборудования, требующего частого переподключения. Второй – отличается более стабильными электротехническими параметрами, что важно для протяженных статичных линий.
4. В чем различие между проводами и кабелями?
Провод – это 1 или более проводников в тонкой полимерной оболочке, кабель – совокупность таких проводов, дополненная общей изоляцией или другими конструктивными элементами. Например, бронированием или экранированием.
Жильность витой пары – столь же значимый параметр, как категория, пропускная способность, максимальная протяженность сегмента сети. Точность подбора гарантирует продолжительность службы, эффективность линии связи без дополнительных вложений.
