Телекоммуникационные системы и устройства относятся к слаботочным. При их прокладке необходимо строго выполнять требования электробезопасности, в частности – оборудовать заземление. В чем его необходимость? Какие правила и инструкции обязательны к соблюдению?

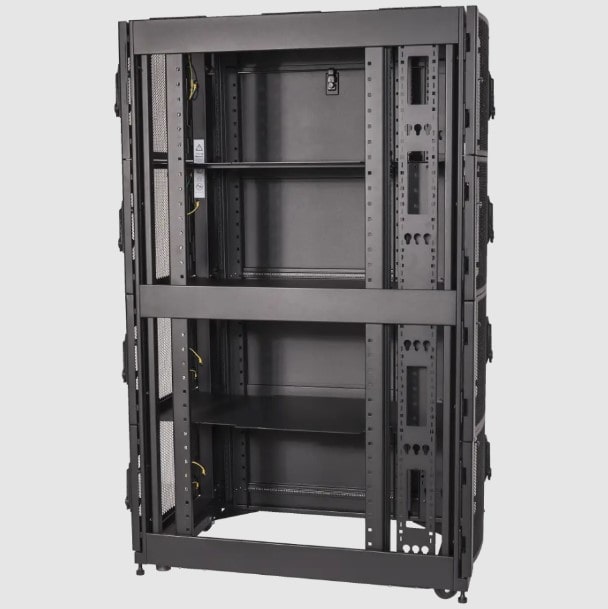

Нужно ли заземлять коммутационный шкаф
Заземление телекоммуникационного шкафа – система, позволяющая безопасно рассеять избыточный ток, образовавшийся из-за нештатной ситуации на линии питания, оголения токопроводящих частей оборудования, кабелей.
Согласно ПУЭ, заземляющий контур должен быть предусмотрен на объектах вне зависимости от назначения: жилых, административных, коммерческих, производственных.
Устройства должны заземляться в соответствии с положениями нормативно-технического акта ANSI/TIA/EIA-607. Функции заземления таковы:
- Защита персонала, посетителей от поражения электрическим током при случайном касании металлических частей шкафа, находящихся под напряжением;
- Защита установленного оборудования от перегрузок, скачков тока. Даже при высоковольтных грозовых разрядах, система отведет избыток мощности в землю, исключив поломку техники;
- Повышение стабильности, четкости передаваемого сигнала. Его защита от электромагнитных наводок и других искажающих факторов.
Заземление коммутационных шкафов не просто повышает общий уровень безопасности объекта. Оно имеет и экономические обоснования. Устройства работают в оптимальных условиях. Вероятность поломки и необходимости дорогого ремонта (замены) минимальна. Исключены штрафные санкции со стороны органов государственного контроля, выражающиеся как в денежном эквиваленте, так и во временной приостановке работы предприятия-нарушителя.
Нормативно-правовая база
При организации заземления нужно соблюдать требования, зафиксированные в следующих нормативно-технических документах:
- ГОСТ 12.1.030. Регламентирует положения по общей электрической безопасности, занулению СКС и других систем;
- МЭК 60364-4-44:2007. Свод правил, защищающих низковольтные комплексы от скачков напряжения, электромагнитных полей, вплоть до выраженных;
- ГОСТ Р 58882. Перечисляет требования, которым должны соответствовать элементы, использующиеся в заземляющих системах: кабели, шины, крепеж, технологии их фиксации, соединения;
- ГОСТ Р 57875. Особые требования к заземлению телекоммуникационных комплексов и оборудования.
Как заземлить телекоммуникационный шкаф

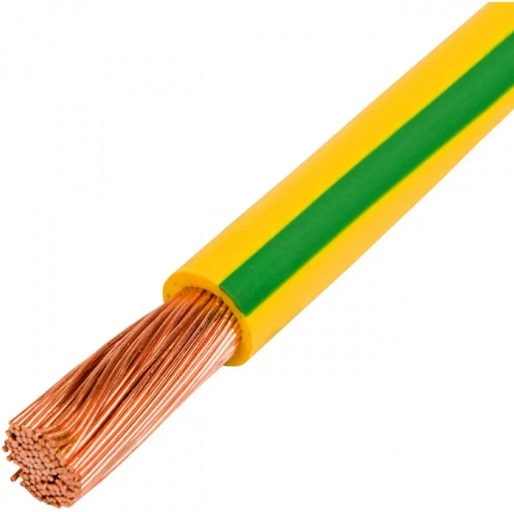

Классический вариант обустройства защитной системы – прокладка от шкафа на PE-шину заземляющего провода, сечение которого определяется мощностью установленного оборудования. Средний диаметр – 4 миллиметра, но допустимы отклонения в большую и меньшую стороны. Рекомендуется использовать не стальные или алюминиевые, а медные кабели. Этот металл характеризуется максимальной электропроводностью, обеспечивает достаточный уровень защиты даже при малом диаметре.

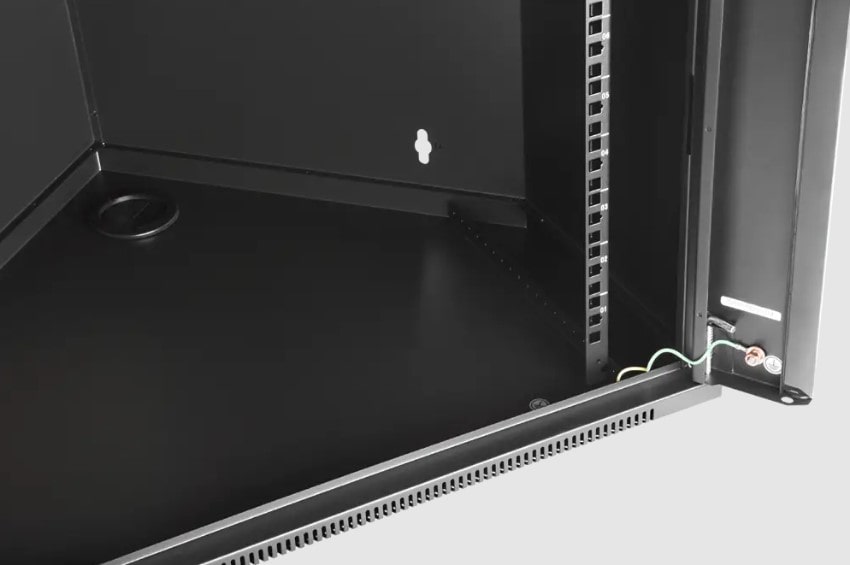

Корпуса шкафов зачастую покрыты краской с диэлектрическими свойствами, так что заземляющий шнур нужно цеплять к болту, предусмотренному конструкцией. При отсутствии болта, необходимо подключаться к очищенной от краски металлической поверхности.
Заземляющая шина
Перед заземлением шкафа нужно защитить размещенное в нем оборудование. Для этого применяются универсальные шины (заземлители). Они также подходят для серверных стоек и конструкций, использующихся при прокладке сетей связи.
Конструктивно, шина – медный прямоугольник с элементами для подключения заземляемого оборудования, кронштейнами (для закрепления на основании).
Порядок установки
При обустройстве заземления необходимо придерживаться следующей инструкции:
- Подготовка провода. Оптимальный материал проводника – медь, сечение – 4 миллиметра и более. Длина подбирается по расстоянию от общей шины. Важно, чтобы кабель имел прочную оболочку, выдерживающую внешние нагрузки (атмосферные, механические), был хорошо заметен (во избежание случайных разрывов и повреждений);
- Подключение провода к заземляющей шине шкафа, либо к специальному болту. Все механические крепежи необходимо хорошо затянуть, укомплектовать шайбами. Они исключают произвольное откручивание из-за вибраций и подобных воздействий;
- Проверка эффективности. Следует воспользоваться мультиметром или другим измерительным прибором. Предельное верхнее значение заземления – 4 Ома, в противном случае – оно окажется неэффективным.
Вывод
Заземление – один из важнейших факторов обеспечения электрической безопасности объекта, структурированной кабельной сети, оборудования. При его обустройстве нужно следовать всем правилам, закрепленным положениями ГОСТ, ПУЭ. Это обеспечивает эффективность, отсутствие претензий со стороны контролирующих инстанций, снижает риски нештатных ситуаций.
