При прокладке коммутационных линий, формировании СКС часто необходимо очистить витую пару от изоляции. В материале рассказываем про нюансы зачистки кабеля, необходимые инструменты и правила, обязательные к соблюдению.
Что такое зачистка витой пары
Зачистка витой пары – это снятие материалов, скрывающих токопроводящие медные, омедненные, алюминиевые жилы. Удаляются полимерные оболочки, экранирующие и бронирующие слои, если таковые предусмотрены конструкцией.
Процесс – важная стадия монтажных работ, прокладки структурированных кабельных систем, подключения модемов, роутеров и других сетевых компонентов, принимающих и передающих сигналы. От точности работ зависит общая работоспособность, эффективность сети.
Когда может потребоваться снятие изоляции с кабеля
Очистка кабеля от изоляции обусловлена следующим:
- Обжим коннектором 8P8C (или другим, соответствующим кабелю). Наиболее частая причина. Разъем RJ-45 унифицирован, упрощает подключение к конечным устройствам, сетевым картам ПК и ноутбуков, модемам, роутерам, маршрутизаторам, цифровым ТВ-приставкам.
- Объединение проводных сегментов в общую линию. Подготовка нужна вне зависимости от метода соединения витой пары: пайка, связывание, установка переходников, адаптеров.
- Подключение к интернет-розетке. Внутри модуля находятся контакты, к которым должны быть подведены жилы соответствующих оттенков.
- Проверка качества кабеля. Признаки технологичной витой пары – хорошие электротехнические параметры, некоторые конструктивные, внешние особенности. Примеры – толщина внешней оболочки, экранирующего слоя, неразрывность, плотность намотки брони, диаметр проводника. Для проверки и измерений не обойтись без разделки.

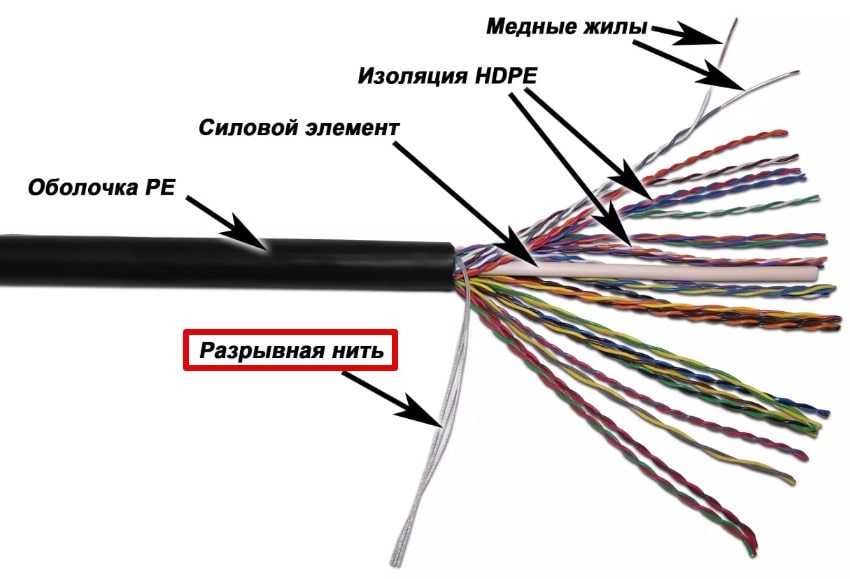

Зачем нитка в витой паре?
Правильное название “нитки” – рипкорд. Дословно термин можно перевести как “разрывной шнур”. Его базовая задача – упрощение удаления оболочки. Достаточно немного извлечь шнур, потянуть за него, чтобы уверенно разрезать полимерные материалы, фольгу, металлическую оплетку. Также он усиливает конструкцию кабеля, защищает жилы от нагрузок, стабилизирует их положение.
Рипкорд может быть изготовлен из: нейлона, синтетического шелка или арамидного волокна. Первые варианты дешевы, однако, не обладают высокой механической прочностью, уязвимы для разрывов и растяжений, справятся только с обычной полимерной изоляцией. Они используются в неэкранированных UTP-кабелях.
Арамидное волокно дороже, но в разы прочнее. Оно встречается в бронированных, S/FTP и других аналогах, где приходится прорезать не просто тонкий слой полимера, но и металлическую ленту, оплетку, сетку.
Использовать рипкорд просто. Необходимо:
- Аккуратно надрезать изоляцию на несколько миллиметров.
- Поддеть шнур пальцем или “подручным инструментом”.
- Потянуть за него, формируя ровный продольный надрез. Усилие должно быть уверенным, сильным, но плавным, исключающим разрывы.
При случайном обрыве следует повторить манипуляцию, вновь добравшись до нити. Если конструкцией она не предусмотрена (что бывает редко), придется делать продольный разрез ножом. Действовать следует аккуратно, чтобы не повредить жилы.
Инструменты

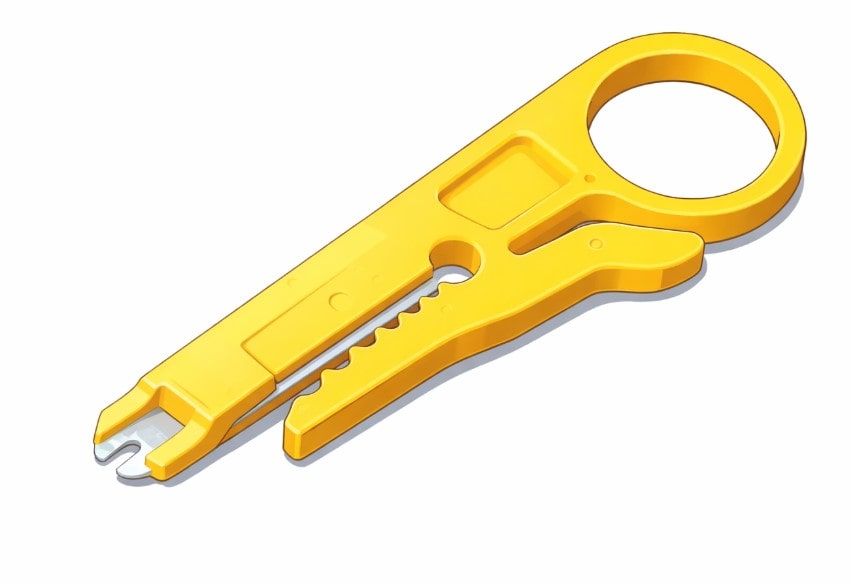

1. Стриппер
Лучший инструмент для зачистки телекоммуникационного провода – стриппер. Он универсален, подходит для продольных и поперечных надрезов, витых пар различных калибров, диаметров, категорий. Основной плюс – бережность воздействия. При соблюдении простейших эксплуатационных рекомендаций, повреждения проводников исключены.
Конструктивно стриппер напоминает плоскогубцы. Отличие – рабочие плоскости, заостренные губки или отверстия со сменными лезвиями. Принцип работы прост – кабель размещают в отверстии нужного диаметра, сжимают рукояти, протягивают.
Инструмент представлен тремя классами:
- Ручной. Компактен, недорог, надежен. В начале операции нужно выполнить небольшое круговое движение, чтобы задать вектор снятия изоляционного слоя. Оптимум для домашних ЛКС.
- Полуавтоматический. Общий принцип аналогичен предыдущему, но предусмотрен механизм, совершающий поворот без дополнительного мускульного усилия. Решение для администраторов, обслуживающих сети среднего масштаба.
- Автоматический. Никаких сменных ножей и множества отверстий. Устройства сами подстраиваются под провод, учитывая конфигурацию и диаметр. Это значительно упрощает и ускоряет работу.
При подборе руководствуются не только типом, но и рядом других характеристик. От рукоятей требуется эргономичности, покрытие, препятствующее скольжению. От ножей – углеродистая легированная сталь, твердость которой достаточна для долгого сохранения остроты. Мастерам, работающим с кабелями разной толщины, рекомендованы модели с регулировкой глубины реза.
2. Кримпер
Базовая функция кримпера – обжим коннекторами 8P8C, 6P6C, 4P4C. На некоторых моделях предусмотрены отверстия с лезвиями. Они позволяют использовать их как ручные или полуавтоматические стрипперы: в зависимости от механизмов.
3. Ножи
Подойдут следующие ножи:
- Монтажные. Оптимум. Универсальны, подходят для работы с кабелями различных диаметров. Характеризуются изогнутым лезвием, эксцентриком для аккуратного снятия оболочки. Подходят для поперечного, продольного реза.
- Канцелярские. Достоинство лезвия – острота, минусы – прямая форма, хрупкость. Работа требует аккуратности, можно случайно повредить токопроводящую жилу, обломить лезвие.
- Кухонные. Использование допустимо только в крайнем случае, при отсутствии альтернатив. Подойдет небольшой нож с прямыми спусками, тонким хорошо заточенным лезвием, в противном случае – процесс небезопасен, сопряжен с риском травмы, повреждения провода.
4. Кусачки
Допустимы, но требуют опыта. Нужно немного прикусить конец кабеля, прорезать оболочку, стянуть ее ровным плавным движением. Следует контролировать глубину реза. При недостатке – удаление изоляции окажется невозможным, при превышении – будет повреждена центральная жила.
Как снять изоляцию с витой пары - пошаговый алгоритм
Рекомендуется придерживаться следующей инструкции:
- Подготовка, подравнивание конца кабеля, определение длины зачищаемого участка. Она определяется эксплуатацией. Популярный вариант – установка коннектора 8P8C. Нужная длина – 1.5 разъема.
- Продольный надрез. С этим поможет рипкорд. При отсутствии – нужно аккуратно разрезать наружную оболочку ножом.
- Снятие оболочки. Для этого нужно по кругу надрезать ее в основании ранее сформированного продольного реза. Требования – аккуратность, контроль глубины. Нельзя повредить расположенное ниже экранирование и, тем более, проводники.
- Расплетение пар. Касается только оголенных жилы. Те, что остались в неповрежденной общей оболочке – должны сохранить парное положение. Даже небольшие отклонения нарушают шаг витка, ухудшают стойкость к электромагнитному излучению, радионаводкам, провоцируют формирование перекрестных помех.
- Зачистка жил. Необходима только при сращивании отрезков скруткой или пайкой. При самом популярном сценарии, обжиме коннекторами RJ-45, она не требуется. Ножи сами прорежут изоляцию, обеспечат плотный механический контакт. Главное – подровнять проводники, чтобы их длина оказалась одинаковой.
Особенности зачистки бронированных и экранированных кабелей
Усиленная конструкция ужесточает требования к инструменту. Рекомендуется использовать профессиональные монтажные ножи, стрипперы с регулировкой глубины реза, учитывать толщину изоляцию, защитной, экранирующей структуры.
При обжиме таких кабелей нужны соответствующие экранированные коннекторы. Опознать их можно по металлическому корпусу, исключающему воздействие на контактную область ЭМ-воздействий и радиопомех.
Ошибки при снятии изоляции и последствия
Распространенная ошибка – слишком глубокий надрез, затрагивающий центральный проводник. Даже поверхностные царапины негативно сказываются на проводимости, снижают дальность распространения сигнала. Также вероятны сбои, потери данных, неработоспособность технологии PoE – жила не передает мощность. Глубокие дефекты приводят к полной потере электрического контакта.
Должны быть исключены и следующие ошибки:
- Перекручивание пар. Нарушение шага витка чревато возникновением дифференциальных помех, ослаблением сигнала, потерями данных.
- Неравномерная зачистка. Изоляция снята “кусками”, кромка – неровная. Обжим коннектором 8P8C затруднен или невозможен, возникают трудности при подключении к розетке.
- Неполное удаление изоляции. Распространено при использовании неподходящего инструмента. Небольшие частички полимерного материала остаются на металле, нарушают проводимость, мешают установке разъемов, адаптеров.
- Облом жилы. Следствие неграмотной зачистки. Движения должны быть круговыми, а не имитировать “заточку карандаша”. Подход формирует напряжения, металл может обломиться.
FAQ
1. Подойдет ли простой кухонный нож для снятия изоляции витой пары?
Данный способ подойдет в крайнем случае, для нетребовательных линий передачи. Подойдет инструмент с небольшим, хорошо заточенным лезвием.
2. Нужно ли зачищать жилы перед обжимом?
Нет. Достаточно удалить общую оболочку, бронь, экран. Коннекторы 8P8C укомплектованы миниатюрными ножевыми контактами, прорезающими полимер, достающими до центрального проводника.
3. Что делать, если вытянуть рипкорд не удается (“нитка” не тянется)?
Немного “помочь” ему ножом, сформировать надрез в пару миллиметров по направлению движения нити. Если не помогает – продольный надрез делается ножом, вручную.
4. Почему нельзя зачищать витую пару зубами?
Это не одобрят ни стоматологи, ни электромонтажники, ни системные администраторы. Качественное удаление изоляции невозможно. В случае с бронированными, экранированными металлической обмоткой Ethernet-кабелями можно просто обломать зуб.
5. Сколько изоляции нужно снять для обжима коннектором?
Для начала достаточно 4-5 сантиметров. После подравнивания проводников – остается 1.5-2 см. Недостаток чреват неплотностью монтажа, избыток – уязвимостью для механических, электромагнитных воздействий.
Итого
Разделка провода, снятие изоляции с витой пары – задачи, требующие не столько мастерства, сколько внимания, ответственности, аккуратности. Справиться с ними сможет и новичок. Главное – использовать специальный инструмент, четко контролировать глубину реза, без рывков вытягивать рипкорд.
