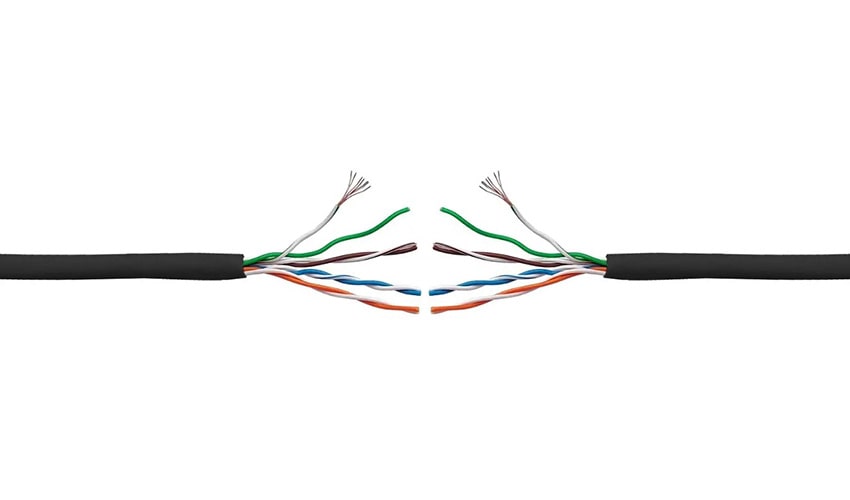

Соединение витой пары между собой может потребоваться во время обрыва интернет кабеля или при необходимости его удлинения. В статье вы узнаете, как можно нарастить провод и не потерять в качестве сигнала.
Несмотря на распространение беспроводных технологий, передача сигнала по кабелю не теряет актуальности. Она надежна, обеспечивает большую дальность связи даже в сложных условиях, выраженных воздействиях радионаводок, электромагнитных полей. Регулярно возникают ситуации, когда требуется соединить провода витой пары. Как это правильно сделать?
Необходимость
Соединение витой пары между собой требуется в случаях:
- Разрыв. Домашние питомцы часто относятся к проводам как к игрушкам, грызут их. Распространены и случайные повреждения при передвижении мебели, если сетевой кабель не спрятан под плинтусом. Даже при сохранении целостности оболочки, внутренние жилы могут быть повреждены. Решение – удаление поврежденного участка порванного кабеля, сопряжение получившихся отрезков;
- Недостаточная длина. Ее не хватает для подсоединения новой ТВ-приставки или панели? Беспроводной вариант не подходит из-за ограничений скорости, толстых стен, не пропускающих сигнал? Придется нарастить коммутационную линию;
- Стремление к экономии. Купить готовый 10-метровый кабель или сделать его самостоятельно, из найденных в хозяйстве отрезков? Второй вариант реализуем – было бы желание!
Способы соединения витой пары
Методов довольно много. Каждый может подобрать вариант, учитывая опыт, доступный инструмент, требования к прочности линии. Основные технологии рассмотрим подробнее ниже – это поможет в принятии верного решения. Способы применимы для всех типов кабеля, будь то 4-жильная или 8-жильная витая пара.

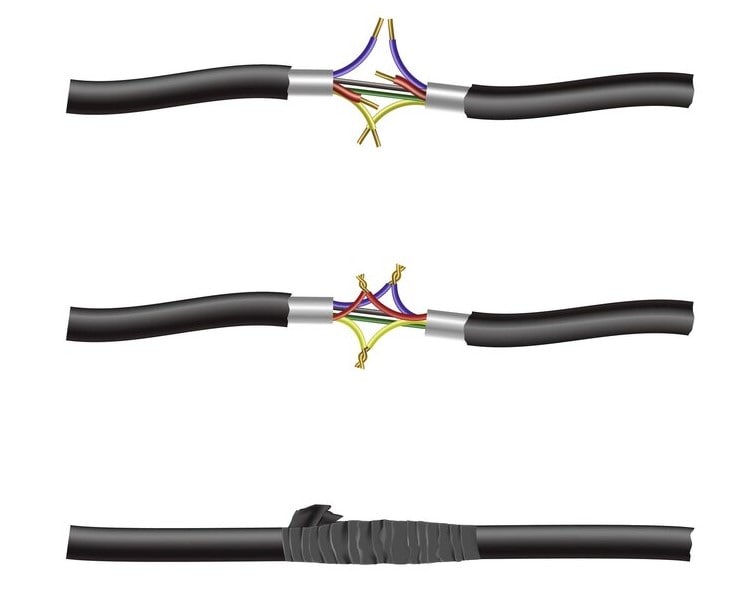

1. Скрутка
Наиболее очевидный способ, простой в реализации, не требующий особых навыков и инструментов. За простотой, однако, скрывается невысокий уровень надежности. Если жилы скручены неплотно, подвержены постоянному механическому воздействию, даже не слишком выраженному, произойдет повторный разрыв. В работе понадобится:
- Острый нож или другой инструмент для снятия оплетки;
- Стриппер для удаления полимерного изоляционного слоя с медных проводников;
- Припой из олова диаметром около 0.4 миллиметра;
- Зажигалка или спички;
- Термоусадочная трубка;
- Изолента.
Первый этап скрутки – подготовка. Необходимо при помощи стриппера или ножа снять оплетку, изоляцию. Мастеру, регулярно сталкивающемуся с подобной задачей рекомендуется обзавестись профессиональным набором. Требование к снятию – аккуратность, исключающая повреждение проводников, появление точек концентрации напряжения. Дальнейший порядок действий таков:
- Плотное скручивание жил, идентичных по оттенку;
- Подрезка, выравнивание кончиков;
- Плотная намотка проволоки-припоя;
- Нагрев при помощи зажигалки или спичек. Огонь немного расплавит олово, повысит механическую прочность соединения;
- Установка термоусадки, обмотка изолентой. Это защитит контактную область от внешней среды, снизит риск появления коррозии, разъединения.
Специалисты советуют использовать скрутку витой пары только в крайних случаях. Причина – ненадежность. Минимального воздействия зачастую достаточно для повторного разрыва. При серьезных нагрузках, это только временная мера.
При первой возможности, следует заменить удлиненные отрезки UTP на цельный шнур, либо соединить их более прочным методом. Впрочем, если соединенный провод убран в пенал или плинтус, на 100% исключающий внешнее давление, она прослужит не один год.
2. Можно ли паять витую пару

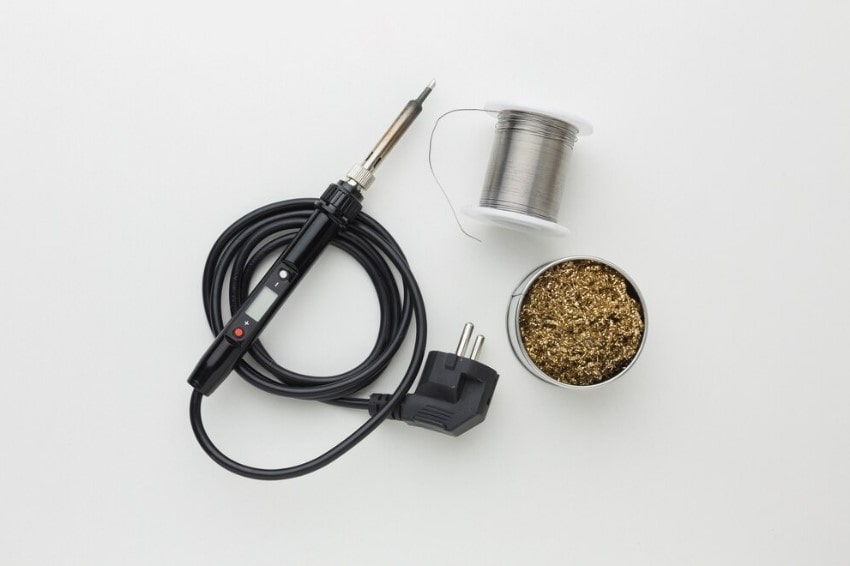

Мастерам, умеющим работать с паяльником, можно посоветовать спаять кабель. Надежность наращивания данным методом в разы выше, чем у предыдущего способа. Главное – навык использования нагревательного инструмента, аккуратность, соблюдение инструкции. Правильно выполненное соединение выдержит значительные нагрузки на разрыв, статическое, динамическое давление. Провод прослужит долго даже при условии регулярных переподключений, перемещений, перекладок, изгибов.
В работе понадобится аналогичный набор инструмента, что и при скручивании, плюс паяльник и флюс. Можно воспользоваться обычным устройством, но лучше – специальным, включенным, например, в набор монтажника СКС. Его мощность оптимальна для витых пар, исключает перегрев, повреждение проводников.
Последовательность действий:
- Снятие внешнего изоляционного слоя со стыкуемых концов. Полное удаление не требуется, достаточно продольного надреза и загиба, оставляющего возможность возврата по завершении работы;
- Формирование пар жил по оттенку, удаление изоляции. Подойдет нож, но лучше – стриппер, исключающий повреждения;
- Попарное скручивание проводников;
- Пайка. Спешка и неаккуратность недопустимы – важно, чтобы припой был нанесен равномерно. Это гарантирует механическую прочность и хорошую электропроводимость. Удастся исключить риск повторного разрыва, снижения скорости передачи сигнала;
- Изоляция, индивидуальная и общая. Надежная комбинация – термоусадочная трубка и изолента.
В целом, метод надежен. С осторожностью его нужно использовать только при прокладке Ethernet-линии на улице или в помещении со сложным микроклиматом, высоким уровнем влажности. Монтаж допустим исключительно при дополнительной изоляции, герметизации.

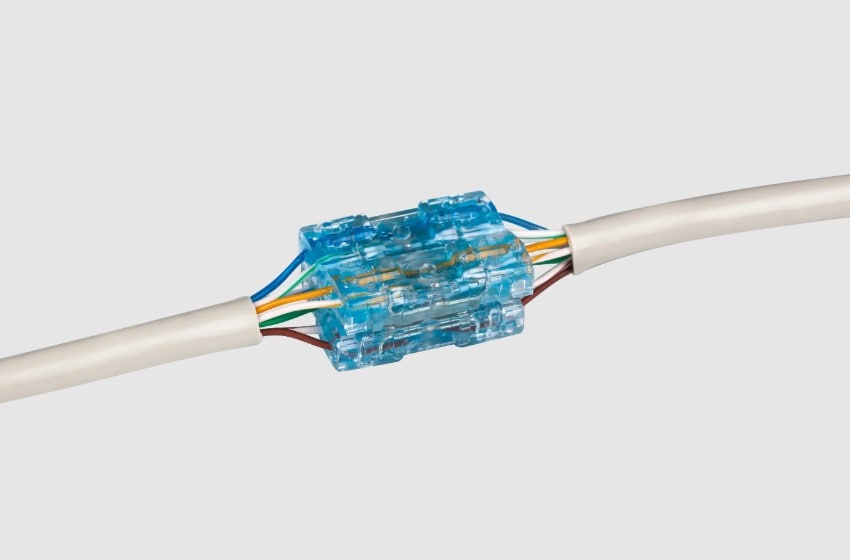

3. Соединение витой пары коннекторами без обжима
Очевидный вариант – переходник RJ-45. Подойдет он, однако, только для патч-кордов, кабельных отрезков, укомплектованных соответствующими коннекторами. При наличии времени, обжимного инструмента, расходников можно обжать провод. Соединитель выглядит как коробочка с портами для разъемов 8P8C, достаточно подключить их с обеих сторон, чтобы получить длинную линию связи.
Метод надежен, часто используется профессионалами. Комбинация экранированных переходников, коннекторов, проводов гарантирует идеальную коммутацию даже в условиях выраженных электромагнитных наводок. Дополнительный плюс удлинителя – разрывность линии, что важно при частых переподключениях.
3.1. Соединение витой пары скотчлоками

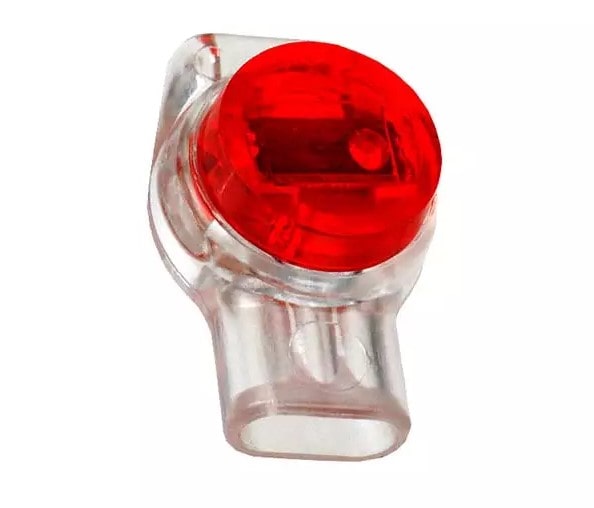

Scotchlok – это клемма, обеспечивающая надежную стыковку без пайки, скрутки и других сложных манипуляций. Его основа – корпус из технологичного полимера, адаптированного к нагреву, механическому воздействию. Внутри – располагаются металлические контакты и, опционально, гель, отталкивающий воду, защищающий контакт от окисления, коррозии, замыкания.
Алгоритм сращивания:
- Снятие оплетки и верхнего изоляционного слоя со стыкуемых отрезков;
- Попарная раскладка проводников. Зачищать их не нужно – ножи клеммы прорезают изоляцию, обеспечивают электрический, механический контакт;
- Вставка жил в клемму подходящего типа;
- Обжим. Рекомендуется инструмент, исключающий чрезмерное или недостаточное усилие.
Клеммы подходят для реализации как “проходного” сращивания двух отрезков, так и других схем. Например, разветвители ориентированы на формирование нескольких ответвлений от основной линии. Для этого, они комплектуются одним входным отверстием и 2-3 – выходными. Также доступны клеммы для параллельного подключения, “врезки” в основную линию – дополнительной.
По надежности, при условии следования технологии монтажа, применения клемм от TWIST или другой надежной марки, способ сравним с профессиональной спайкой. Скотчлок подбирается по сечению кабеля и условиям его эксплуатации. Если планируется размещение в помещении с высоким уровнем влажности, либо на улице, обязательна гидроизоляция специальным гелем.

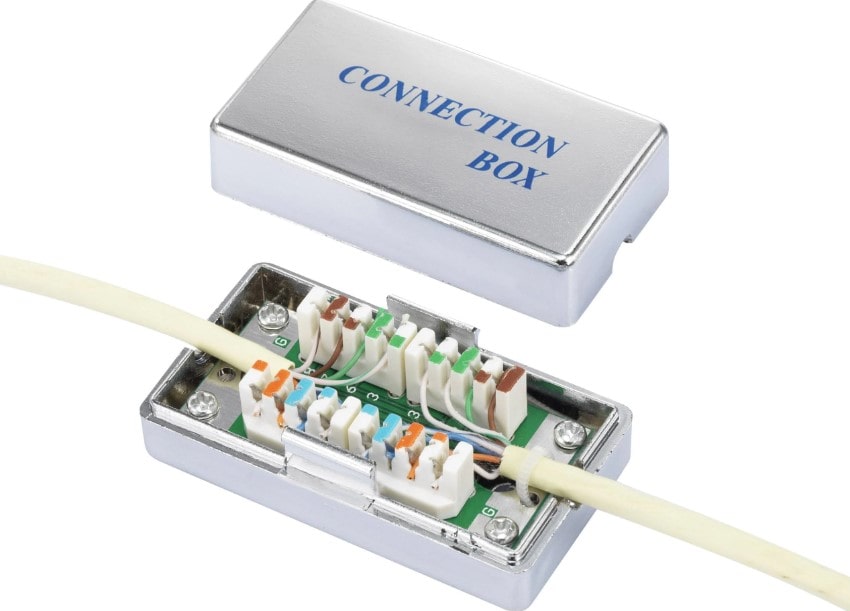

3.2. Удлинение с помощью соединителя типа Krone
Для реализации метода понадобится соответствующий переходник и инструмент для заделки кабеля. Процесс довольно прост. Шнуры нужно подготовить, зачистить от оплетки, изоляции. Далее расположить жилы в корпусе соединительного элемента, ориентируясь на цвета. Снимать изоляцию непосредственно с жил не нужно, плотность контакта обеспечивается ножами.
Полученное соединение надежнее скрутки, выдерживает механические нагрузки, изолирует контактную область, исключает окисление и другие разрушительные процессы.
Вопрос-ответ
1. Можно ли соединять витую пару между собой?
Да, допустимо. С правильным методом, грамотной его реализацией эффективность окажется такой же, как при использовании цельного шнура. Не возникнет проблем с потерями пакетов, снижением скорости передачи.
2. Как удлинить провод без потери сигнала?
Для удлинения витой пары без потери качества рекомендуются соединители. Это проще. При пайке, скручивании нужно контролировать целостность жил, обрабатывать их припоем. Это исключит окисление, повышение сопротивления из-за которого нарушается проводимость, возникают просадки скорости, потери пакетов;
3. Сколько соединений допускается?
В целом, их количество не ограничено. При правильном выполнении, они не увеличивают сопротивление, не снижают механическую прочность. Из 5-6 отрезков шнура можно сделать цельную линию.
4. Допустимо ли соединение кабелей разных типов?
Допустимо. Однако, скорость в этом случае будет равна параметрам младшей категории. Например, сращивание Cat5 и Cat6 приведет к тому, что скорость передачи окажется на уровне Cat5. При стыковке отрезков с алюминиевыми и медными жилами следует использовать соединители. Скрутка и пайка – ненадежные способы. Разница в структуре металлов не позволит достичь прочного контакта.
5. Как срастить обрыв кабеля для интернета?
Действовать так же – по технологии соединения разных проводов витой пары в один.
Вывод
Удлинение витой пары – операция, реализуемая собственными силами. Главное – правильно выбрать технологию, реализовать ее с соблюдением всех инструкций, не спешить, не экономить на материалах. Спаянные или соединенные переходниками отрезки по прочности и электрическим параметрам не уступят цельному шнуру - можно смело пользоваться!
